很難看出音箱在哪吧，這就對了，嘿嘿~不然就對不住“隱藏式”的稱號了。下面有解析圖哦~

其實我很早就萌發了做一個無線音箱的想法，之前也用FM發射器和收音機嘗試過，后來因?yàn)轭l率漂移太大和不穩定性而放棄了……(也許純屬是我的制作技術問題 = =)初三畢業的時候我想到了做一個藍牙音箱，但是一個暑假都在滿中國溜達，作品也只有在回廣州后的暑假尾聲完成了……順便說一句，現在升高一了，更苦逼了 ╮(╯▽╰)╭ ……

DIYer： 微笑的小鴨

制作時間：2天

制作難度： ★★★★☆

1 制作材料與工具

1.1 制作材料

170*130*60mm塑料盒*1

小塑料盒*1(用于放置藍牙音頻接收模塊)

藍牙音頻接收模塊*1

2*15W小型功放*1

15W無源音響*2

用于功放的音量調節旋鈕*1(電位器旋鈕)

12V15W交流變壓器*1

5V500mA直流電源*1

3V綠色、黃色LED各*1

用于LED的限流電阻(一般取100Ω到1K)*1

USB公頭*1

接線端子若干

220V電源開關*1

220V散電源線*1米

220V帶插頭電源線*1米

12花皮排線*2米(不一定非得12芯，夠用就行)

小自攻螺絲、普通螺絲等

足量的絕緣膠帶，熱縮管，透明膠，雙面膠

1.2 制作工具

烙鐵及相關耗材

尖嘴鉗

斜口鉗

剝線鉗

臺鉗

鑷子

美工刀

油性記號筆

30cm鋼尺

手電鉆及鉆頭

各種螺絲刀

2 隱藏式音箱結構

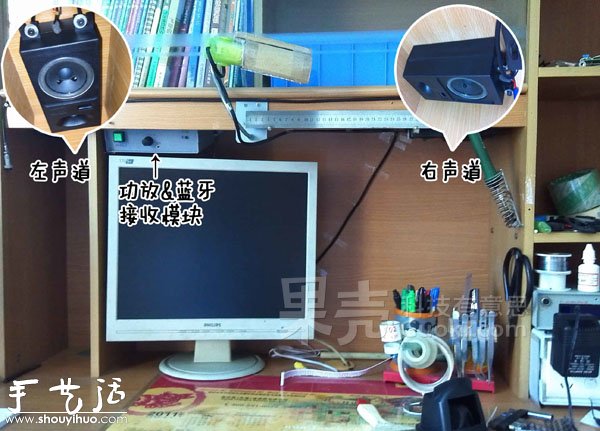

圖中標注了功放、藍牙模塊以及左右聲道音響的位置。為了節省寶貴的工作臺空間和美觀起見，我選擇了把音響和功放放在工作臺與上方書架的空隙處。(見下圖)

圖示為功放盒子部分活動原理圖，推上去可被書架部分擋住實現隱藏功能，拉下來可以接音頻輸入線纜和調節音量。

編輯注：把原先設計向前的音箱向下安放，音效變化問題請自行考慮……

3 清理場地

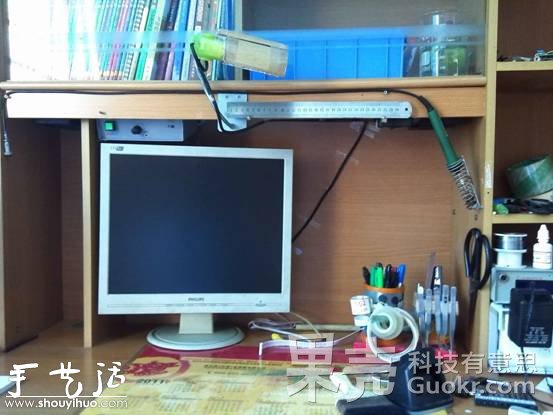

這是我的工作臺，此次DIY就是為了淘汰圖中所示的2*5W有線功放……

依次移去顯示器和舊功放，準備開始制作。

4 制作

4.1 規劃盒子內布局

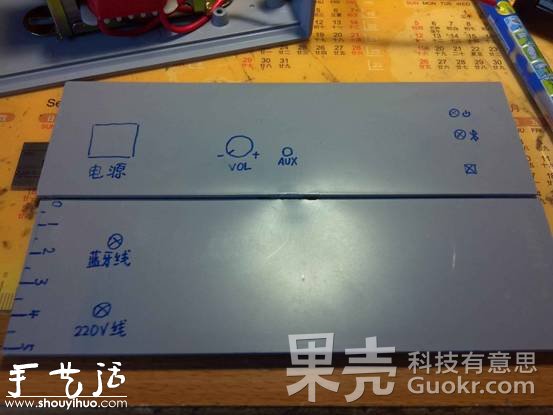

初步規劃一下面板的使用，圖中“AUX”是音頻輸入接口，右上方分別是電源指示燈，藍牙狀態指示燈。

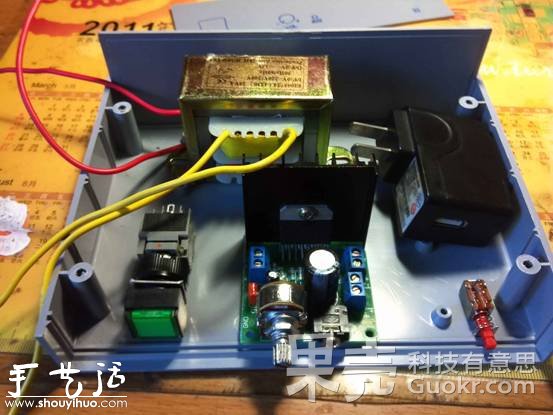

把功放&藍牙部分所有零件先放在盒子里，大概規劃一下布局。(右下角的自鎖開關后來不用了)

4.2 藍牙模塊的安放

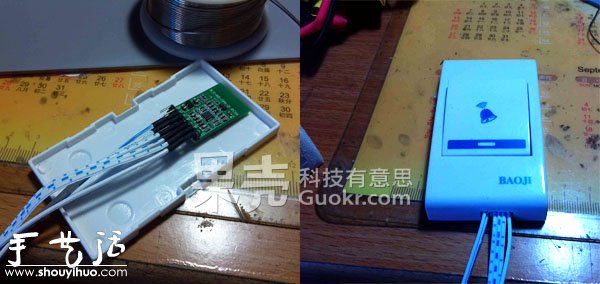

用于安裝藍牙模塊的塑料盒(門鈴盒)。之所以藍牙模塊要單獨分離出來用一個盒子裝，是因?yàn)樗{(lán)牙模塊比較怕各種干擾，我擔心把它放在變壓器和功放旁邊會影響它的工作。

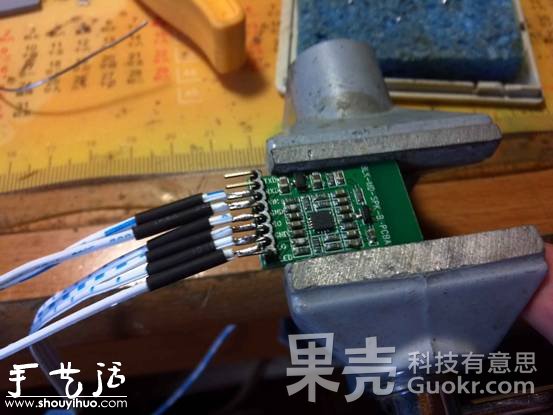

將模塊的電源、信號燈、音頻輸出線都延長出來。

將模塊用雙面膠固定在盒子里面，然后蓋上蓋子。

編輯注：但是塑料盒子也不抗干擾，給變壓器加電磁屏蔽可能效果更好。

4.3 功放盒子部分的制作

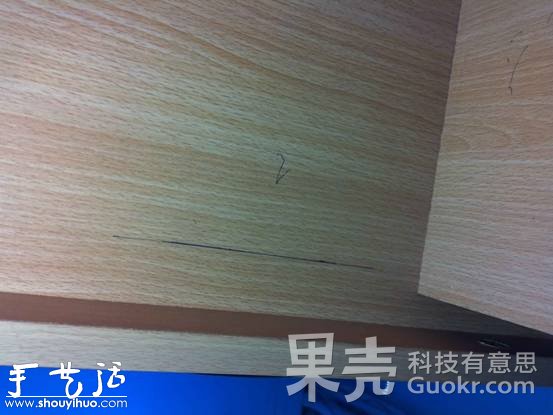

在書架的空隙部分頂面畫一條基準線，以方便安裝功放盒子時定位。

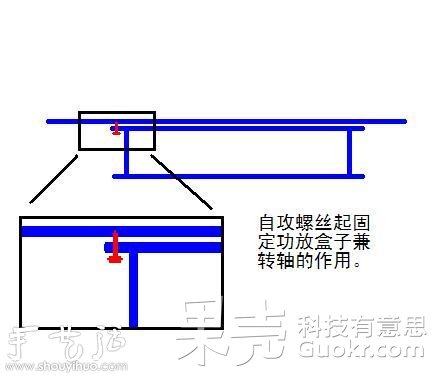

還記得上面的活動原理么?功放盒子就是以一排自攻螺絲為轉軸活動的。

編輯注：五金店的合葉一對2塊，好點的4塊。

測量小自攻螺絲的直徑是2.4mm，所以選取2mm的鉆頭。 PS：自攻螺絲的使用標準是不打孔，讓螺絲自己鉆出孔來，但是由于這里的安裝方向是反地心引力的，安裝起來很累，所以就偷偷懶打個比螺絲直徑小一些的孔以方便安裝。

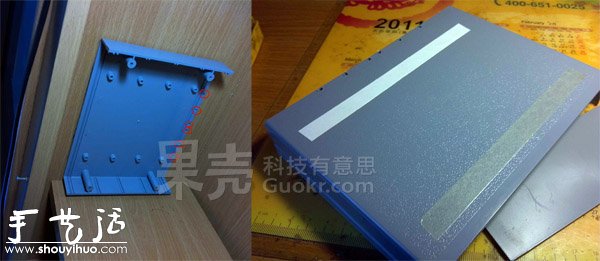

先用雙面膠把盒子的上半部分沿之前畫的定位線粘在頂面上，方便確認打孔位置。圖中紅圈部分為打孔位置，共6個孔位。

為了防止木屑掉進鉆夾頭，所以最好在鉆頭上戳一張硬紙片以擋住掉落的木屑。

打完孔后依次擰上六顆螺絲。注意不要擰的太緊，大概留出2-3mm的高度給盒子活動。

將變壓器用螺絲螺母固定在盒子底部。

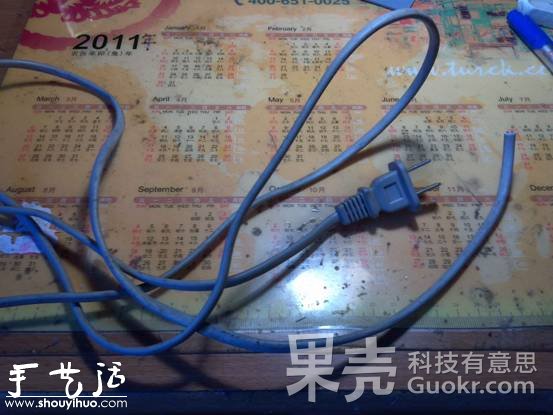

這是從我的壞臺燈上剪下來的帶插頭電源線，剛好用于本次制作。

此時已經可以將線從后面板穿過準備接線了。

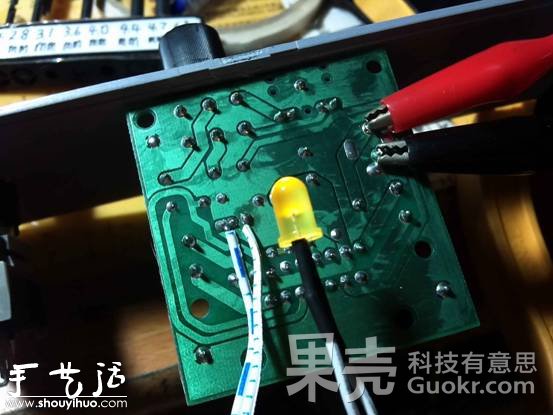

原來功放板的指示燈在板子上，若裝在盒子內部便無法看到了，所以這里將指示燈延長出來準備放在前面板上。

在前面板上打孔安放兩枚指示燈。

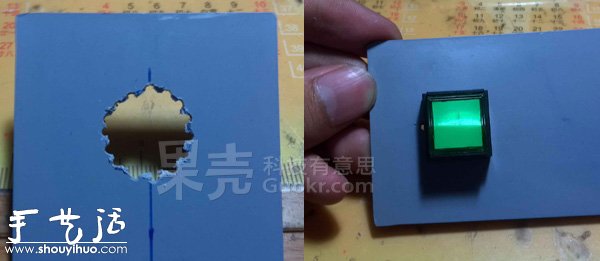

打孔安放總電源開關。

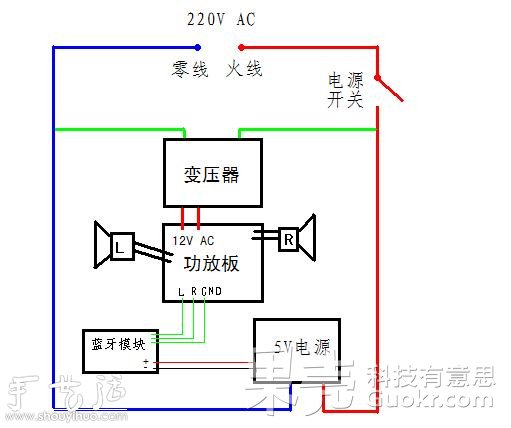

藍牙音箱的電路原理圖。(圖中沒有畫出功放和藍牙指示燈)

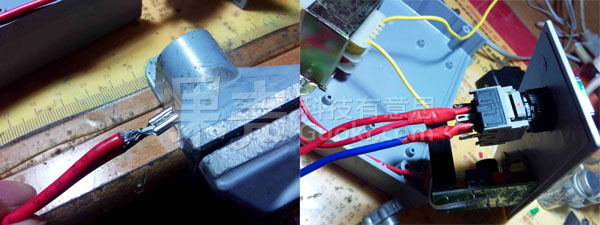

在這里220V的粗線很難直接焊在開關的引腳上，所以使用接線端子插接。

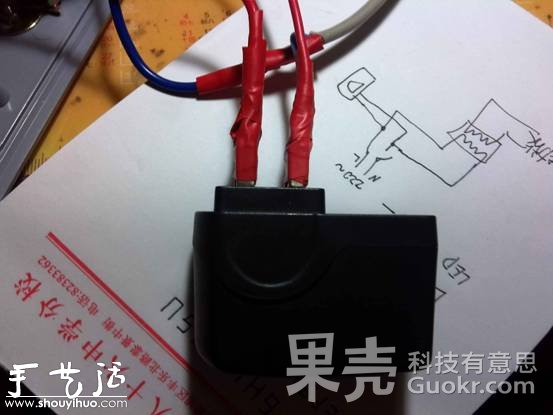

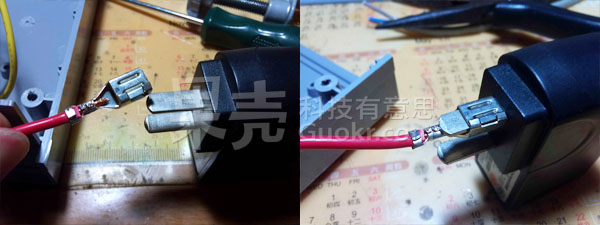

同樣因?yàn)?V電源的插頭難以焊接，所以使用接線端子插接。

提醒一句，絕緣工作一定要做好！！

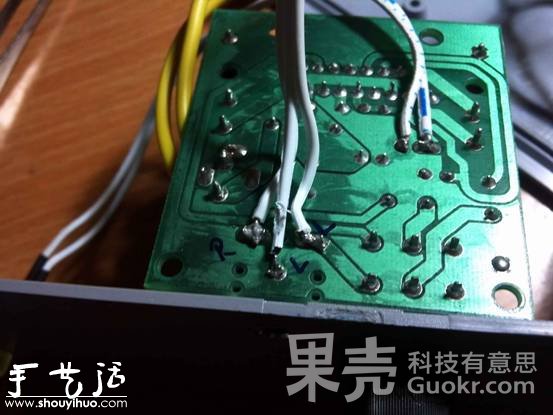

接完兩個電源以后，開始接功放板部分。圖中下方三根線為音頻輸入信號線，左方黃色線為功放的電源輸入，對應變壓器黃線。右上方為LED指示燈延長線。

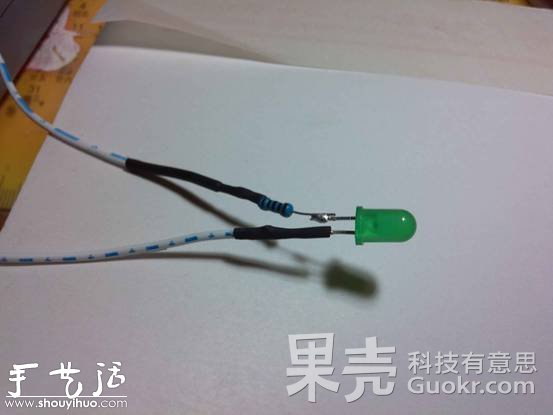

藍牙模塊使用的綠色LED指示燈，負極接模塊，正極串聯100Ω限流電阻接模塊正極。

藍牙模塊使用5V的USB電源供電。USB公頭接在藍牙模塊的電源輸入上。

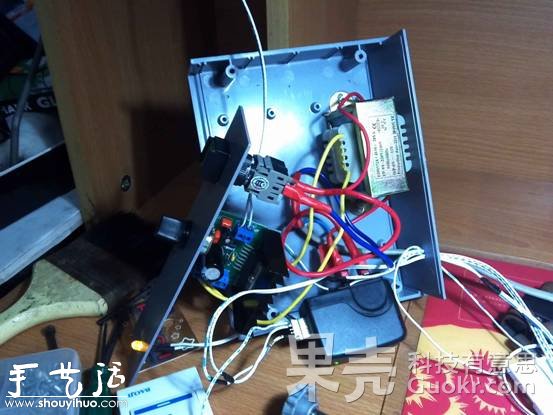

現在功放盒子部分基本組裝完成了。飛線很亂。安全起見，USB插頭后面用3M膠布綁起來了。由于蓋子釘在書架上方，所以先不裝上去，一會還要接音箱的線呢……

4.4 左右聲道音箱的“隱藏式”安裝

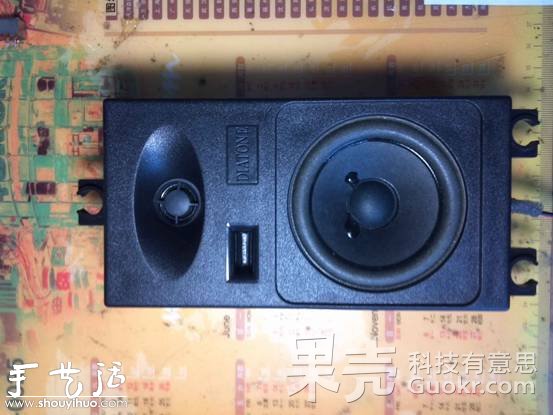

本次制作所用的音箱特寫，圖中音箱左右方共有三個固定卡槽，可以用于裝螺絲。

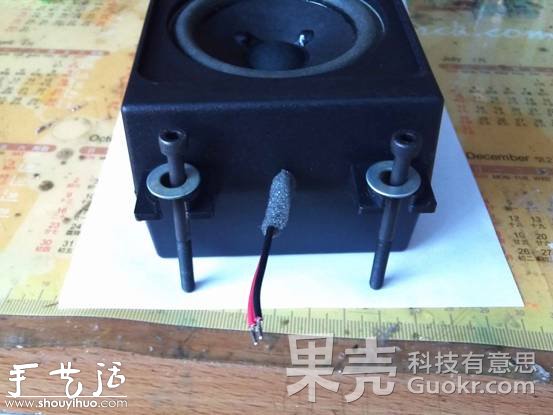

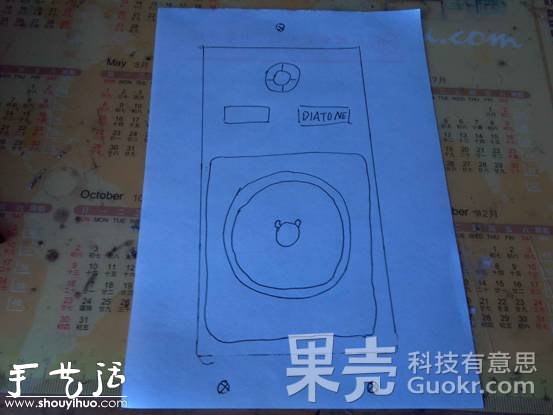

將音箱放在一張比音箱自身略大的紙上，描出音箱的輪廓，然后把螺絲放上去，大概規劃一個螺絲孔位。用筆描出來。

作用是這樣的：把這個“音箱”紙貼在書架底面上，方便打孔和規劃安放位置。圖中三個帶插的圓圈就是打孔位置。

以右聲道的安裝為例：貼好紙后，依次在剛才畫出的孔位上打出三個孔。注意鉆頭直徑要比安裝用的螺絲的直徑略小。

另一側的左聲道如法炮制。打完孔后記得把紙撕下來。

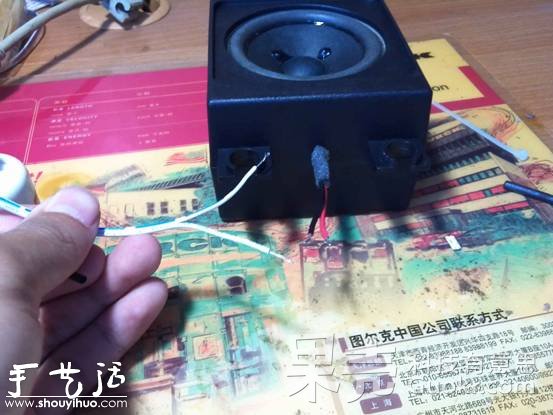

把音響釘上去之前記得先延長輸入線!

延長完輸入線之后把音箱裝上去，擰緊螺絲。

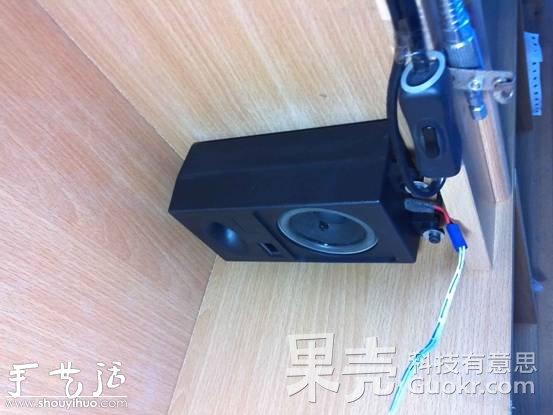

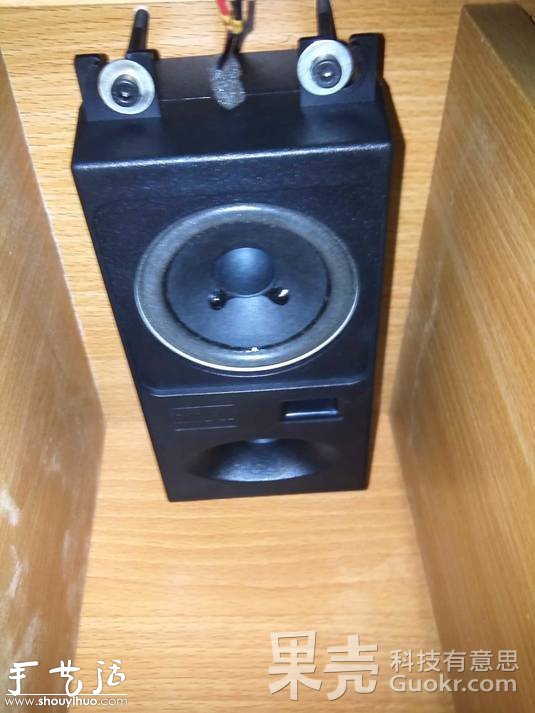

這是左聲道的音箱裝上去之后的效果(圖片稍微有點模糊，不好意思……圖中左側的粉塵狀物請無視……)

4.5 總裝

把功放盒子內的零件固定好，插好前后面的面板，將左右聲道音箱的延長線與功放連接好，準備吧盒子裝上書架底面。

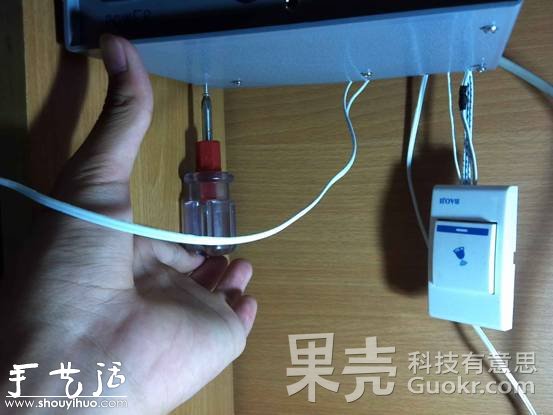

一只手頂著功放盒子的底板，另一只手趕緊上螺絲，這么頂著很累的……圖中由于右手要照相，所以一只左手頂上了了兩件工作……

安好功放盒子之后，記得安裝限位螺絲再把盒子放下來，不然你就會聽見“咔嚓”一聲，后面的轉軸部分瞬間應聲而斷……

安裝完成后，各種線交錯，顯得很亂……所以還要整理一下線們。

美觀起見，也為了安全，防止以后不小心掛扯到線，用透明膠把藍牙模塊所在的盒子和音箱部分的延長線都粘在書架底面。將功放的電源線(圖中灰色的線)沿著書架背面粘好。同理，將臺燈電源線(圖中黑色的線)也粘好。然后好好打掃一下桌子，用吸塵器神馬的清理一下各種木屑，電線頭等殘骸……

放回液晶顯示器，至此隱藏式藍牙書架音箱就完工啦，享受你的無線音樂吧，忘記音頻輸入線的的束縛~~
