自制功放機的過程，寫的超詳細，作者前后用晚上時間做了一個星期。雖然他自稱只是業余愛好者，有很多地方可能不夠?qū)I(yè)，不過思路或者做法有很多還是可以借鑒的，有興趣的朋友不妨自己動手也嘗試一下，因?yàn)镈IY的樂趣就在里面。

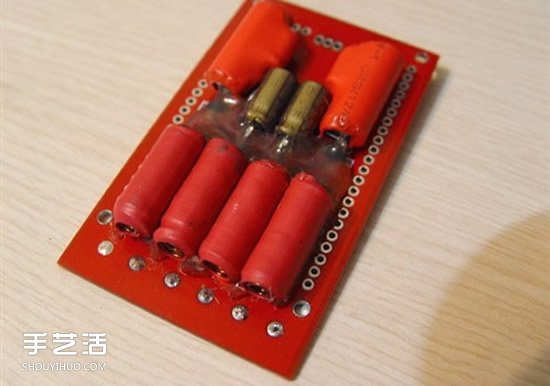

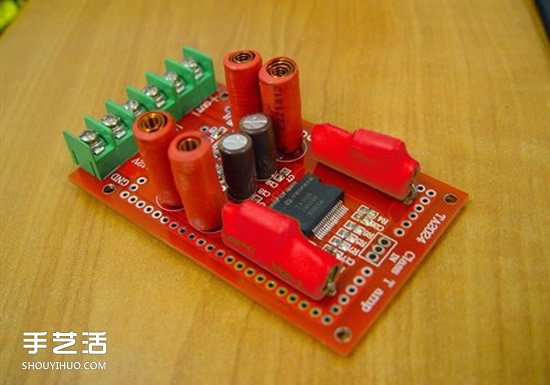

某寶上100元購買的TA2024成品板

板的背面，用的基本都是貼片元件

由于T類數字功放是電感耦合輸出，兩對電感必不可少。但體積過于龐大，我將其拆下并重新焊平到背面，用熱融膠固定。這樣即節省空間，又使得正面的IC能夠安裝大面積的散熱片(實際上TA2024不用散熱片也可以工作，但試聽時還是覺得有些燙手)。

花5元買的散熱片，挑選尺寸比較合適的

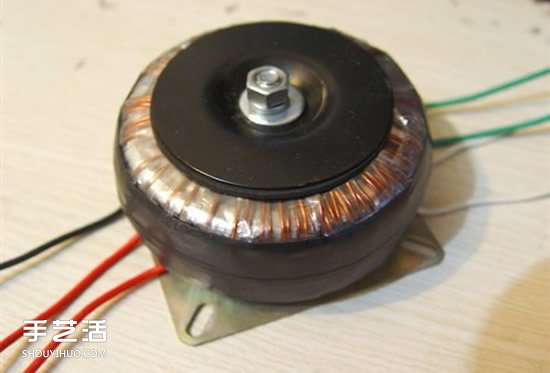

這也是花30元買的，Φ80的小型環牛，交流有效值12V，35W。做工還可以，當然銅線和硅鋼都是很普通的，離HI-FI差了十萬八千里。

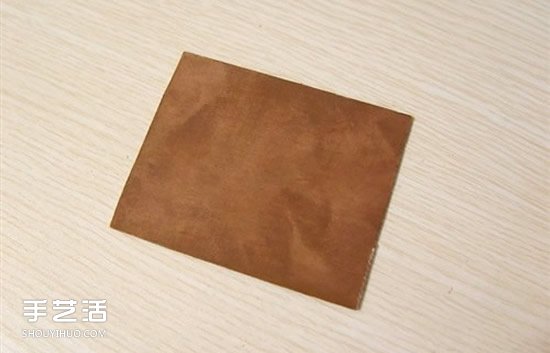

先做一塊整流濾波板，裁了一塊10年前買的樹脂加玻璃纖維的單面敷銅板，表面都氧化了，沒關系，有辦法解決。(這種板比純玻璃纖維版要容易切割和鉆孔，銅皮也比較厚，適合自制線路板用，但硬度稍差)

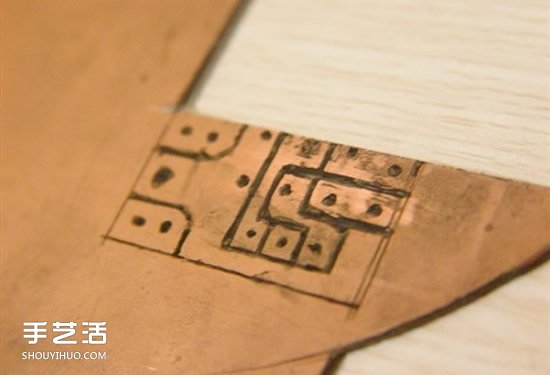

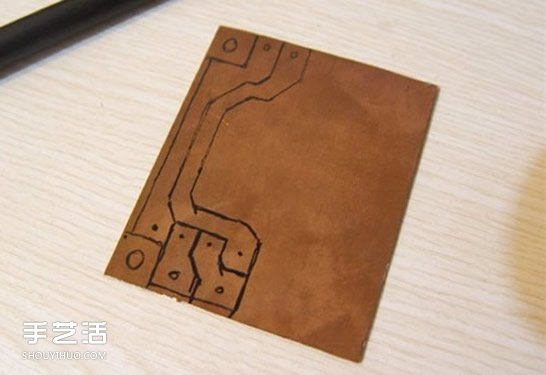

先用馬克筆在銅板上按照要排布的元件設計好元件位置和布線。我習慣用刻陰法，就是刻掉的是線路與線路之間的絕緣帶，留下大面積的導線，這樣比較省力。(還沒試過腐蝕法，覺得比較麻煩)

這里漏排了幾個過程。用美工刀沿畫好的線刻成雙線，將中間的一條用刀尖挑起，撕掉。用橡皮猛擦，氧化層就都掉了，露出閃閃的金屬色。(板子很小，60×70毫米的，刻起來很累眼睛)

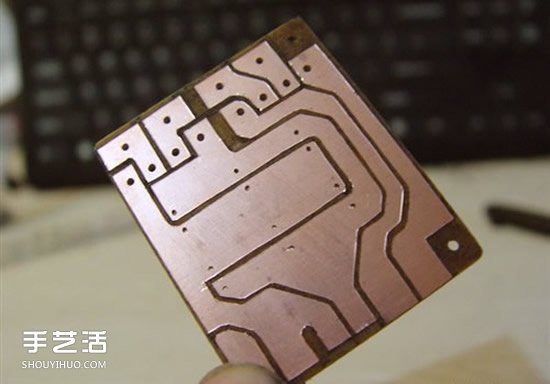

拿起來瞅瞅

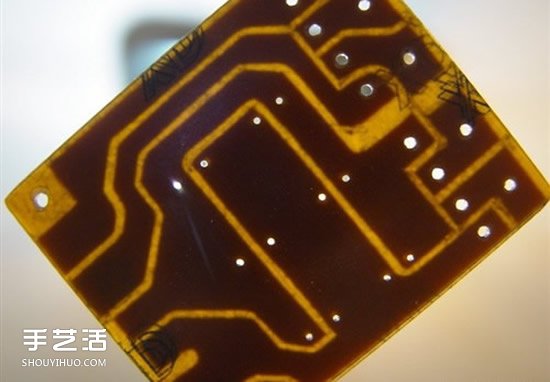

燈光下的背面，琥珀色

由于TA2024需要直流單12V，最高不能超過13.5V，所以還得改造變壓器，把線圈一點點往下拆，拆到10-11V左右，整流濾波后的負載電壓剛好12V，拆下的銅線不要浪費，纏回去剛好用作指示燈電源，就不“盜用”功放的電源了(照片里是改造之后的)。

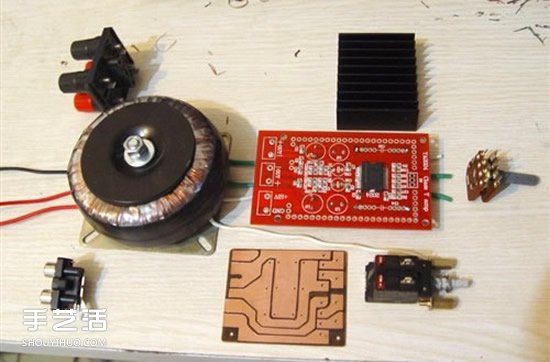

主要配件：喇叭輸出端子、變壓器、音頻輸入端子、散熱片、TA2024板子、整流板、電源開關和音量電位器。

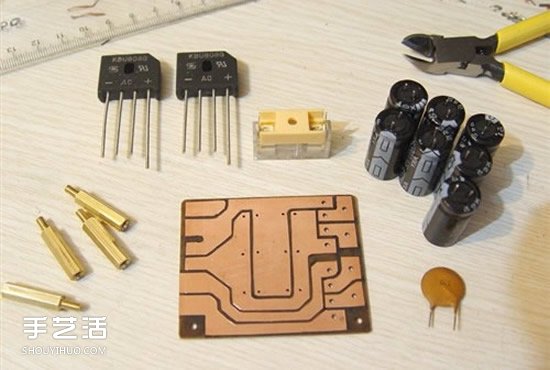

整流板元件：兩個808G橋堆(對于這小功放來說是猛了點)、保險絲、7個1000μF50V的電解(其中一個是指示燈濾波，沒用好濾波，覺得整機還都沒燒到那份上呢)、0.1pF瓷片電容和之前刻好的板子。(旁邊的銅柱是裝“主板”用的)

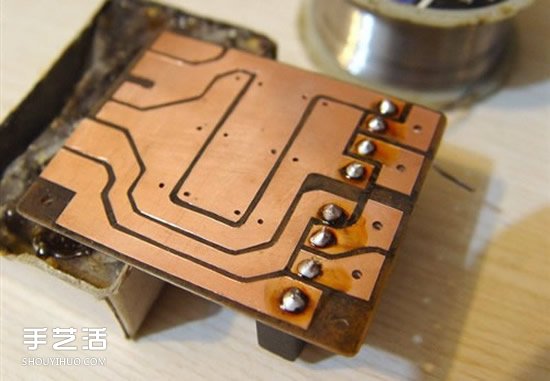

把元件一個個焊上去

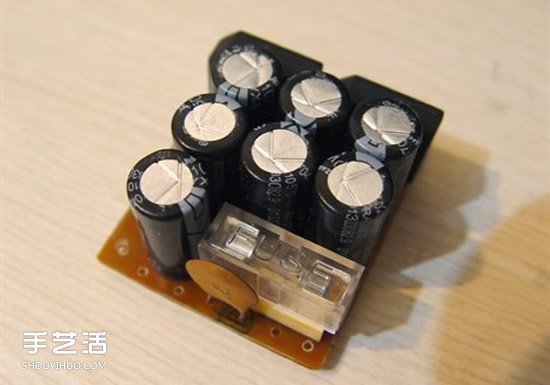

整流板完成的樣子。(都說TA2024適合的電源濾波值是6000-10000，我覺得6000的低頻就已經很足了。就用多個小容量的電解主要是空間限制，同時也增加了充放電速度，獲得更好的瞬態相應)

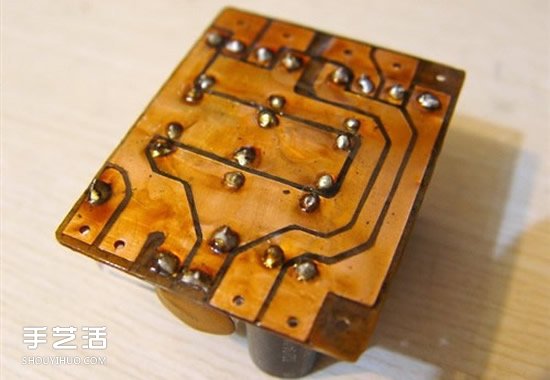

由于沒有專門的防銹漆，所以我在上面涂了一層松香，這是為了防止銅皮生銹。

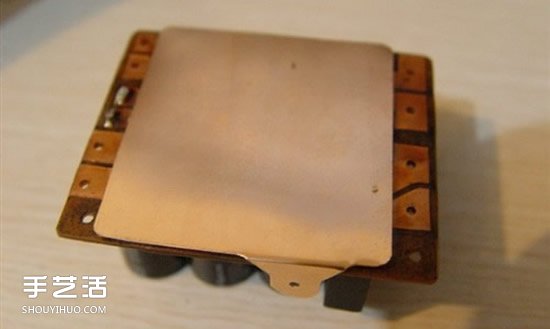

用銅皮給整流板簡單加了一個屏蔽層，內面貼好絕緣膠片后粘到板子上。

給音量電位器也加一塊小板，這樣連線比較方便。(音頻屏蔽線里面的隔離層是特富龍的，比較硬，直接焊接容易斷線)

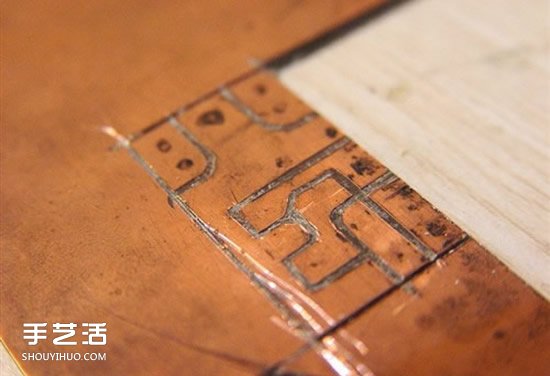

這塊板子更小，所以先刻板后裁切。(邊上有一刀跑偏了，還好沒劃破)

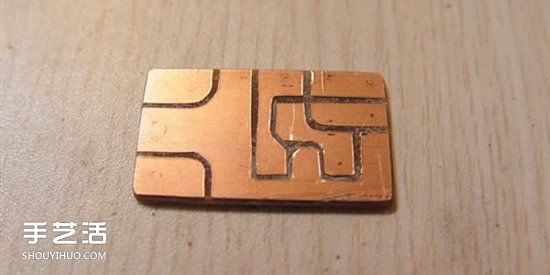

刻完了，擦擦

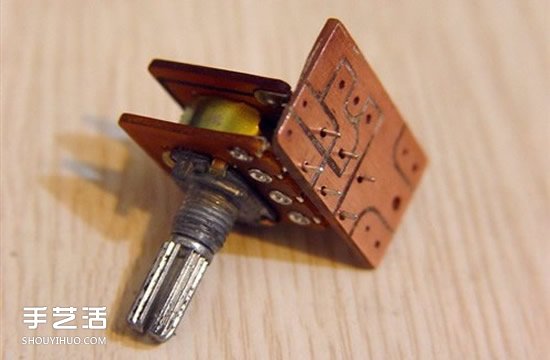

鉆好孔，把電位器插上。(這種電位器最大的缺點就是容易進灰塵，現在用塑殼封閉的比較多)

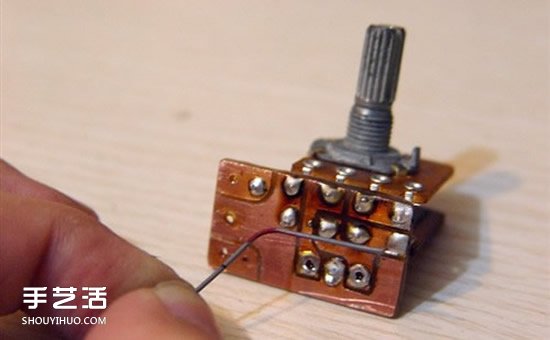

設計線路的時候?qū)嵲跊]地方燒了，不得不“飛線”了

上開始“主板”的加工，先按照板子的寬度定位安裝螺絲的位置

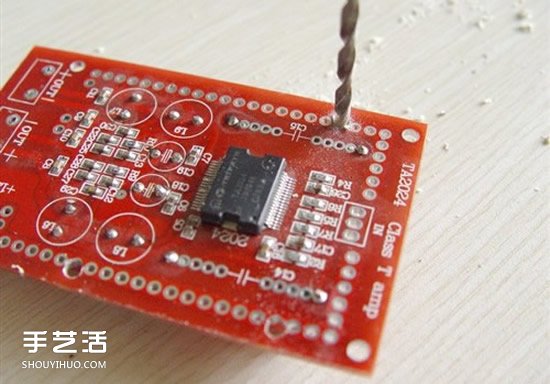

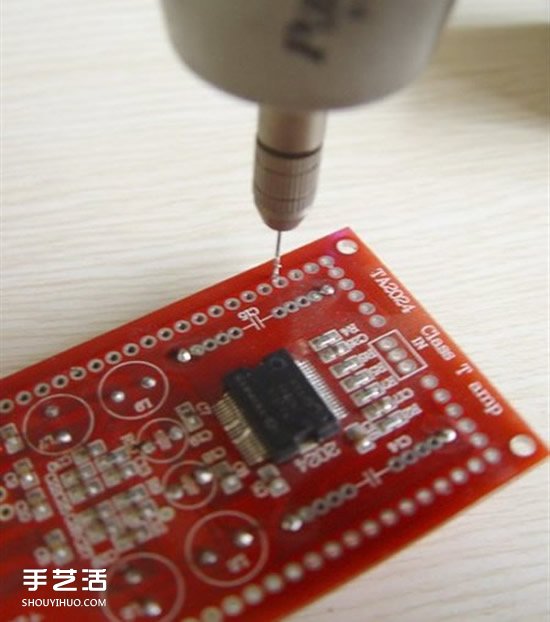

先用小號鉆頭在板子非主要線路的地方打孔

再用Φ3.2鉆頭擴孔

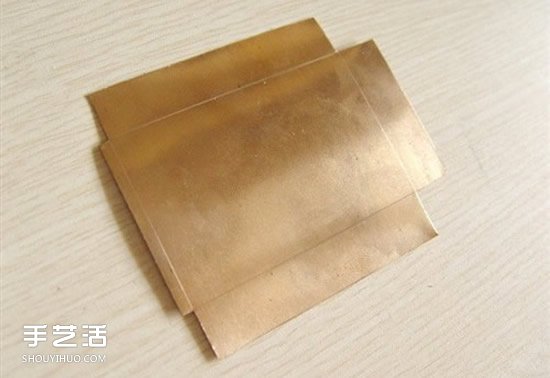

準備用銅皮給“主板”做個屏蔽殼

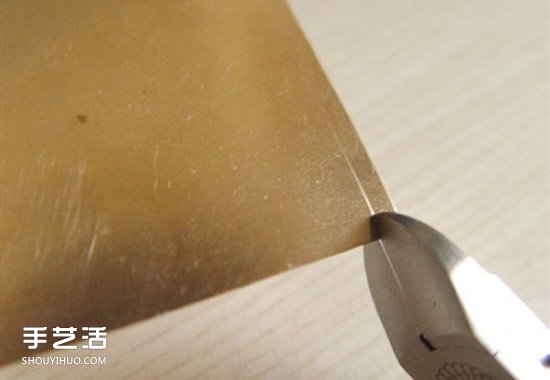

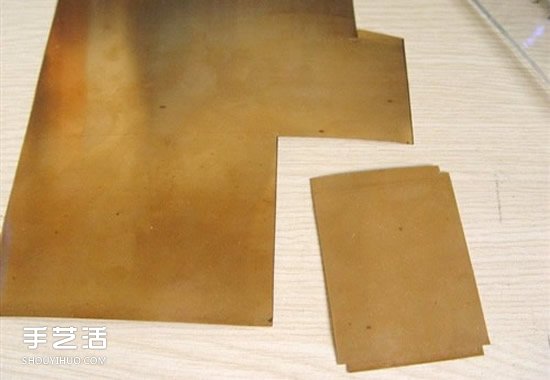

按小時候折紙的方法畫出展開圖，再用刻絲鉗剪裁

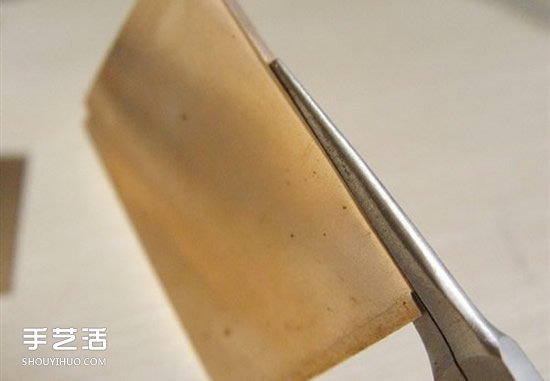

用長嘴無牙鉗夾住，彎折成型

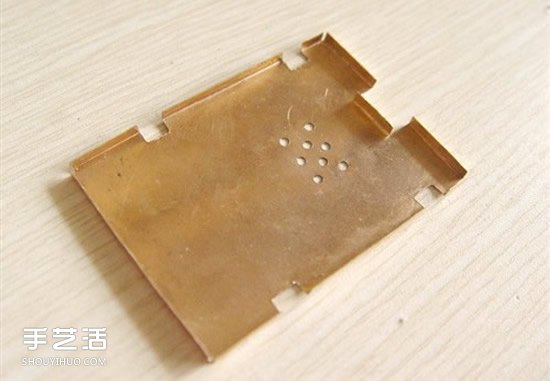

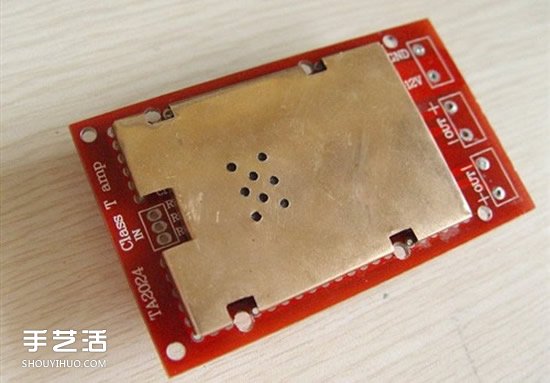

最終剪裁好的正面屏蔽殼

缺口對準的是安裝螺絲和接線點

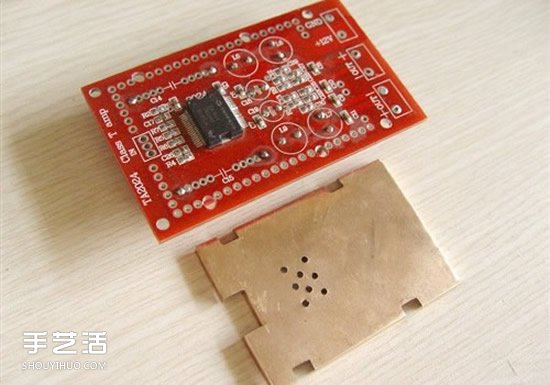

同樣的方法剪裁背面的屏蔽殼

板子外圈密集排列的孔是接地的，估計最初應該就是為安裝屏蔽殼設計的，可能為了節省成本省掉了。

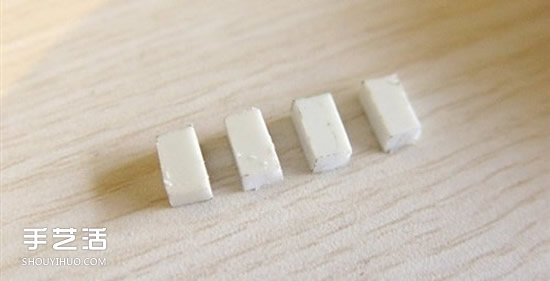

用ABS塑料做了四個小塊兒

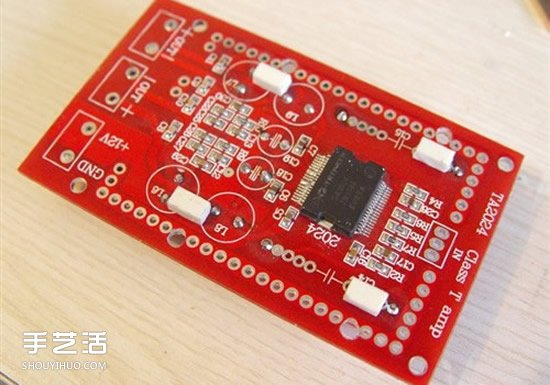

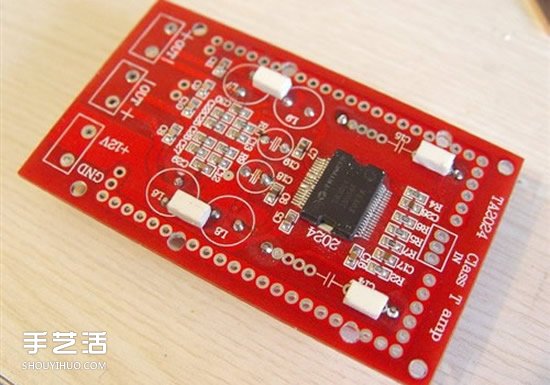

粘到“主板”正面，與IC等高，是為了防止安裝散熱片時螺絲上緊把板子壓彎。

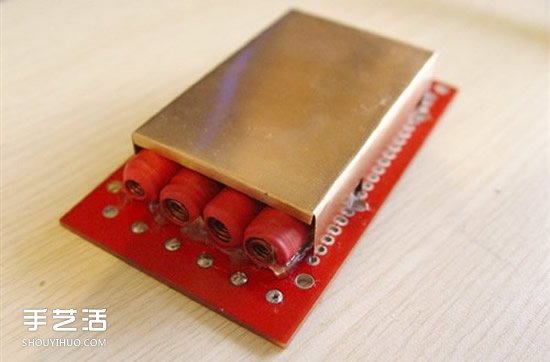

把IC涂上導熱硅脂后將兩面的屏蔽殼焊接到外圈的排孔上

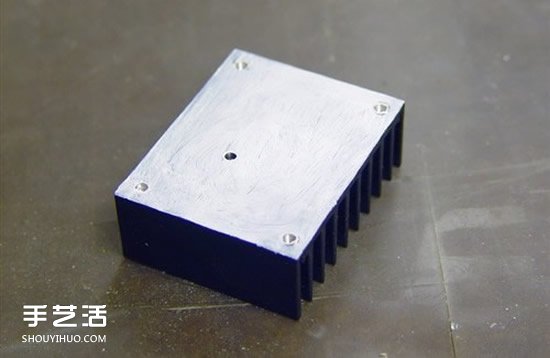

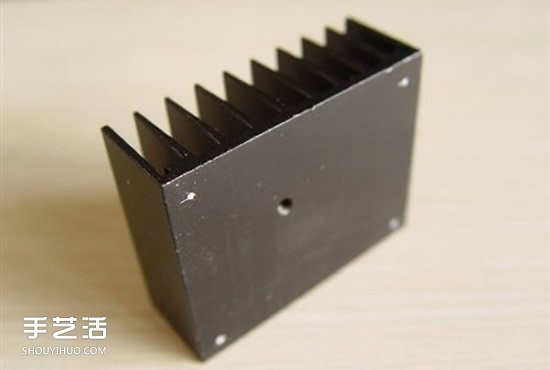

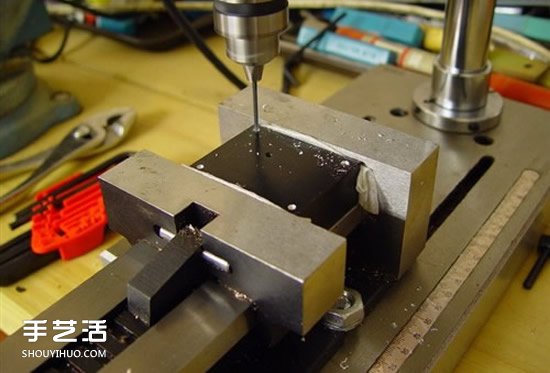

給散熱片鉆孔

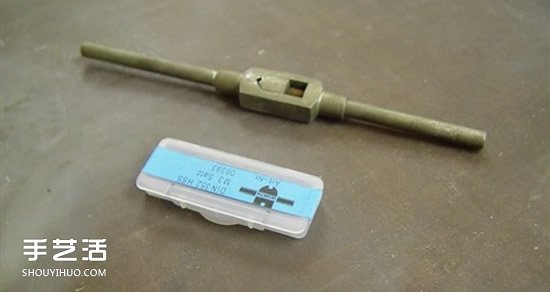

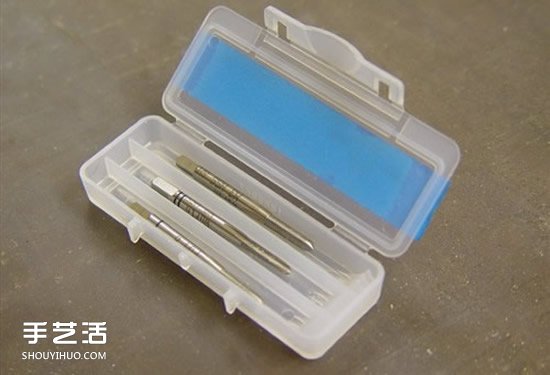

M3絲錐和錐柄

這是德國進口絲錐，每種型號有三支，這樣攻出來的螺扣很光滑而且精準。

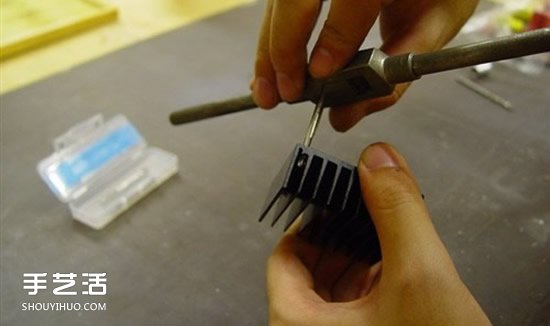

鋁很軟，攻起來并不費勁

涂滿導熱硅脂

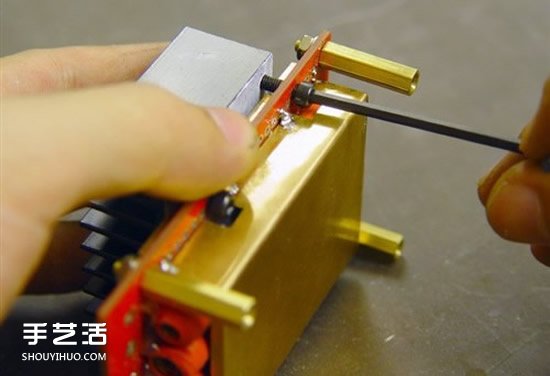

用內六角M3螺絲上好散熱片，順便把支撐柱也上好

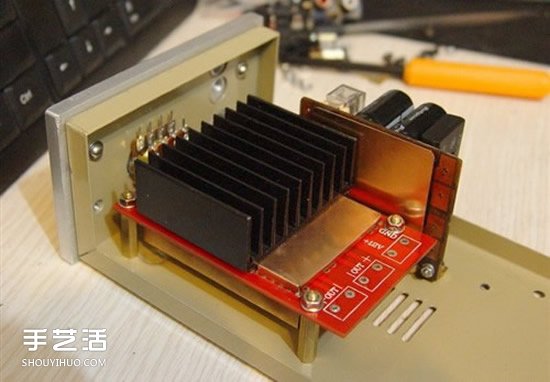

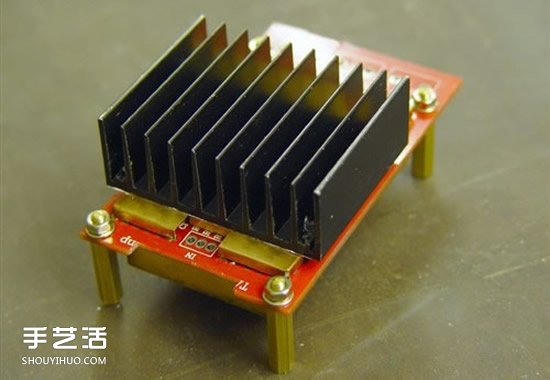

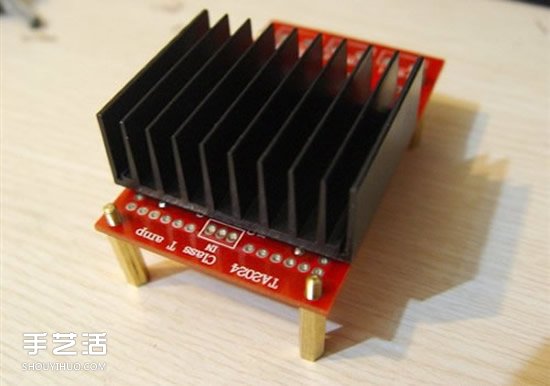

“主板”裝備完成

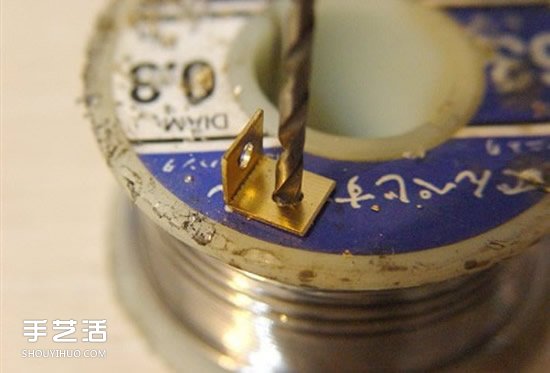

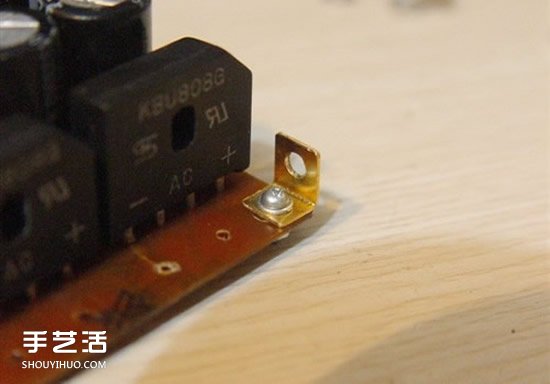

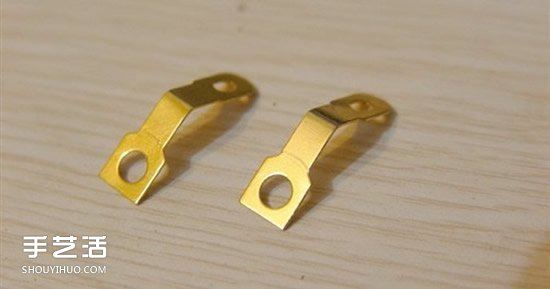

現在用厚銅片給整流板做個支腳

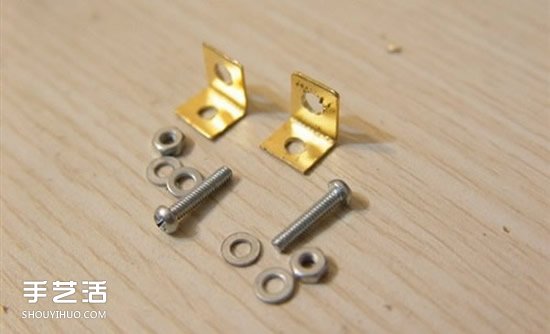

M1的小螺絲

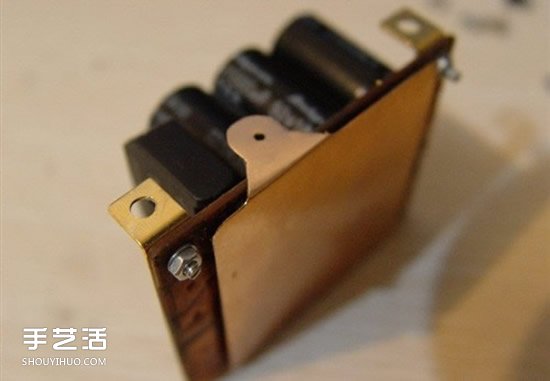

這塊板子是立裝的，就得用這個支腳

局部特寫

某寶上60元買的耳放用的盒子

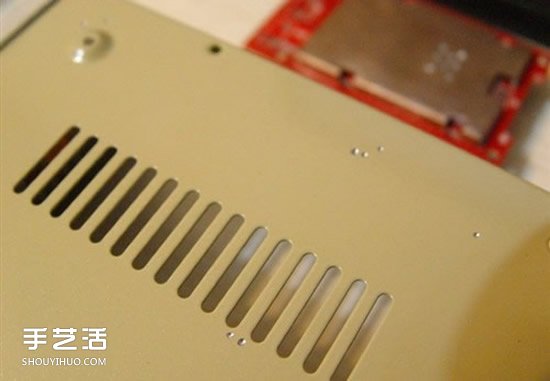

四面都有散熱孔

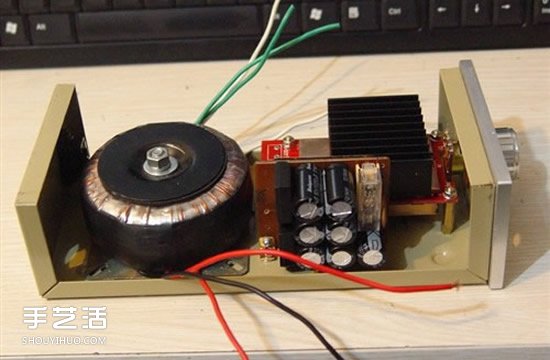

由于之前的板子和元件都是選購的大概尺寸，所以我們?cè)谶@個時候需要把所有的組件都堆上去，看空間是否合適。

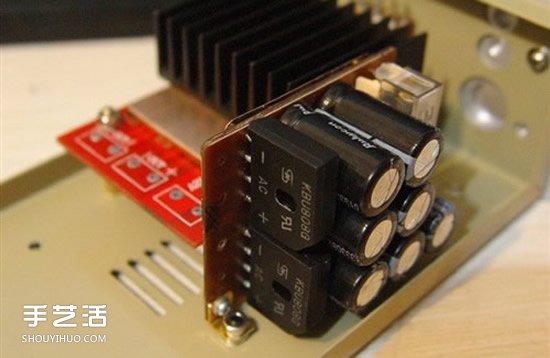

整流板是這樣裝的，剛好離邊1毫米

都排好看看

底板鉆了不少孔

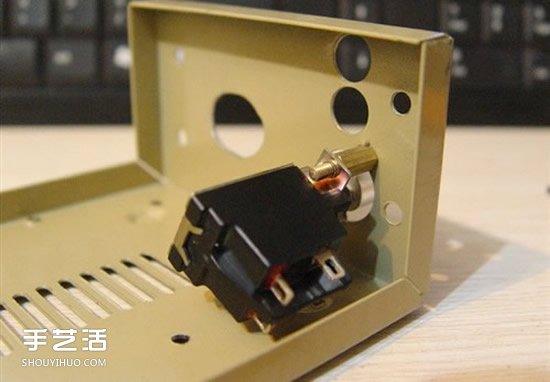

電源開關用的比較好，但就是個頭大只能斜著裝

而原來耳機插孔位置，現在改做電源開關了

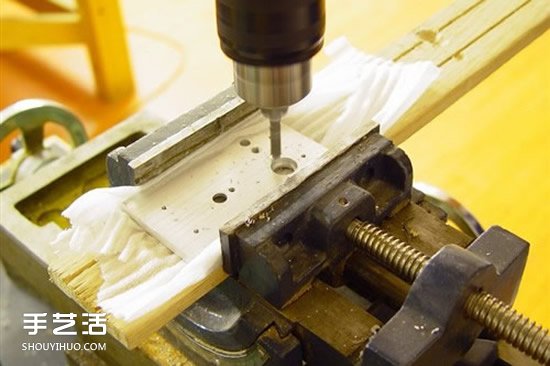

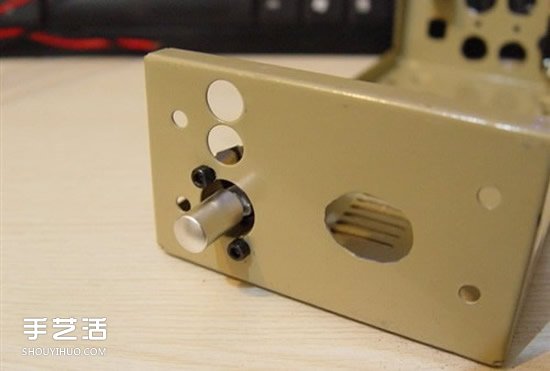

面板需要銑兩個窩，才能讓開電源開關的安裝螺帽的厚度

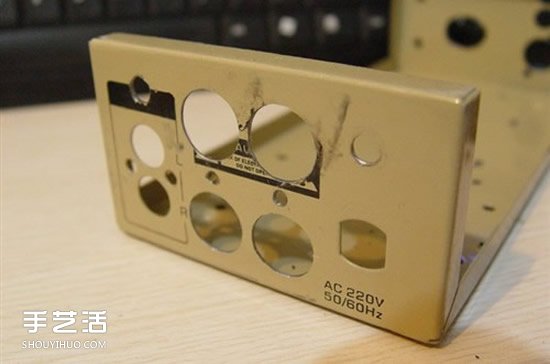

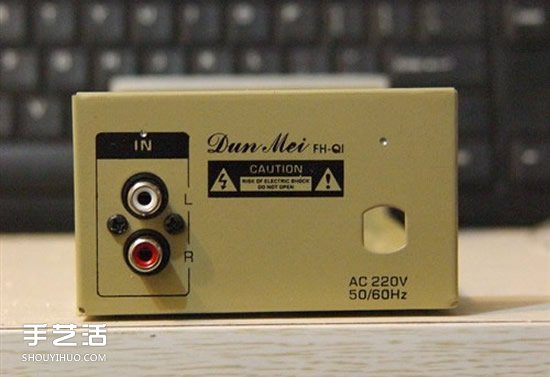

耳放盒背面沒有喇叭輸出孔，只有輸入

Φ10大鉆頭打孔，再銼到Φ15。(沒有Φ15的鉆頭，銼到手脫皮～～)

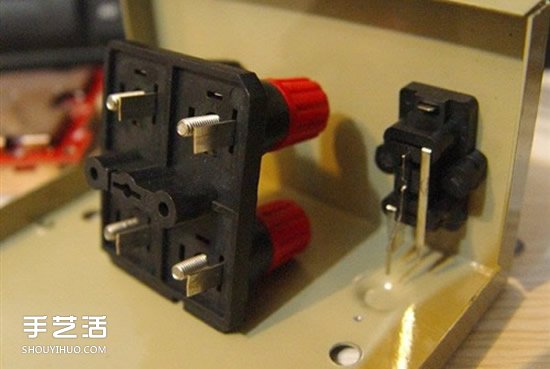

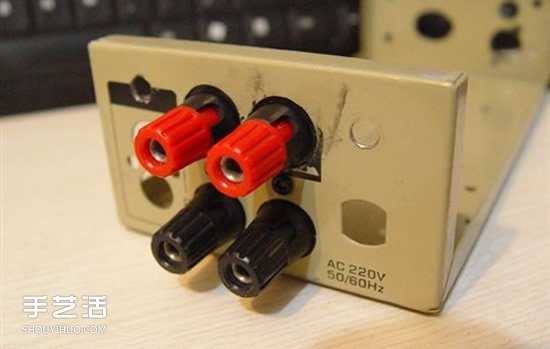

終于裝上了。(糟了!孔有點大了，湊合吧)

組件基本完成，開始連線!先是輸出線

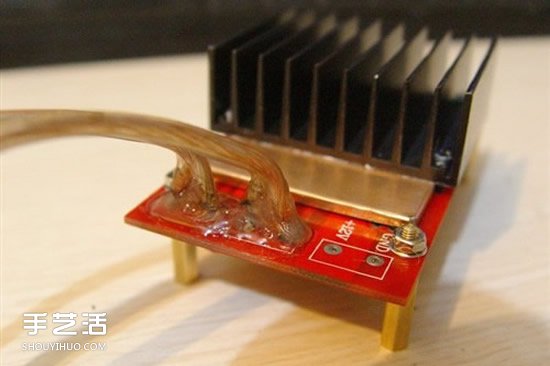

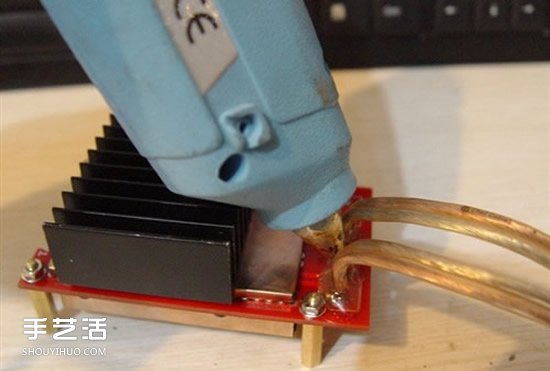

線相對板子來說很粗，用熱融膠將連接處固定防止銅皮脫落

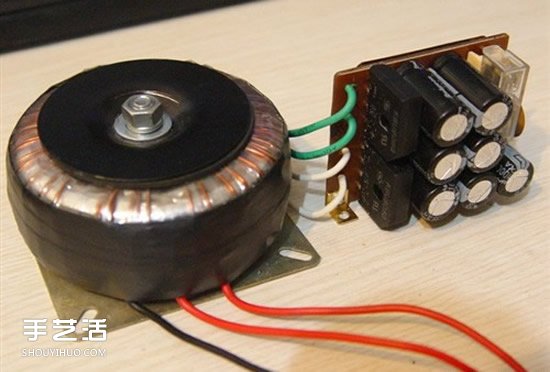

連接環牛與整流板，要計算好長度

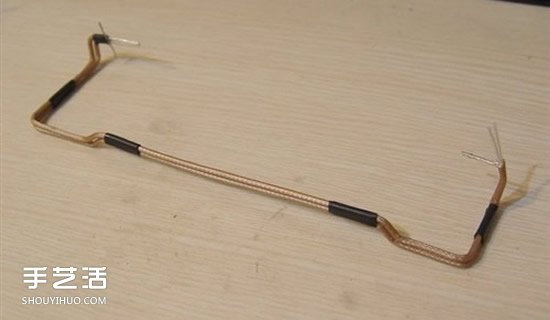

音頻輸入線。這個比較難，因?yàn)橐纛l線是同軸屏蔽線，韌性較大，所以預先量好長度固定形狀方便焊接。

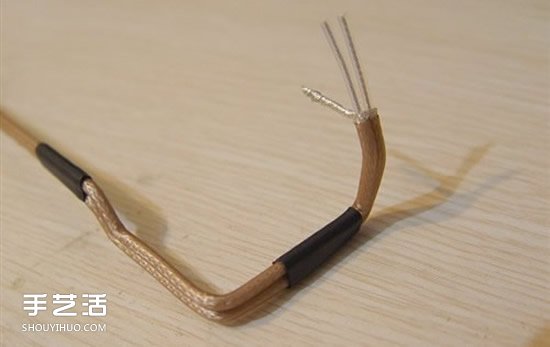

這就是音頻線剝開的線頭

為了方便切換音源，做了兩組輸入，一對蓮花孔和一個耳機孔。這里加了一個選擇開關。(中間忘了拍外殼噴漆的圖了，這時的外殼已經是亞光深灰色)。

找了兩個銅片來固定走線

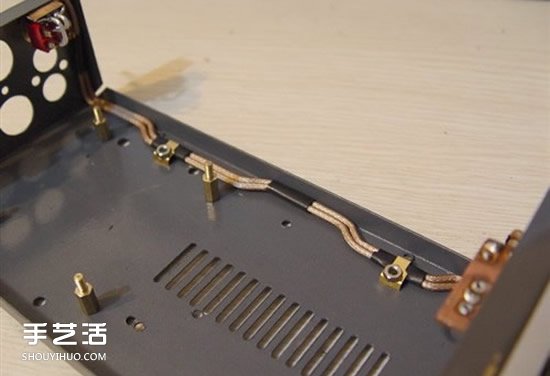

固定好的音頻輸入線，中間的彎是讓開了外殼安裝螺絲孔的位置

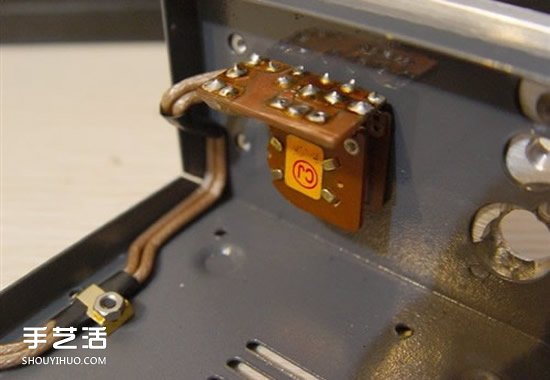

連接電位器

連接好喇叭線，用熱縮管封好接頭防止短

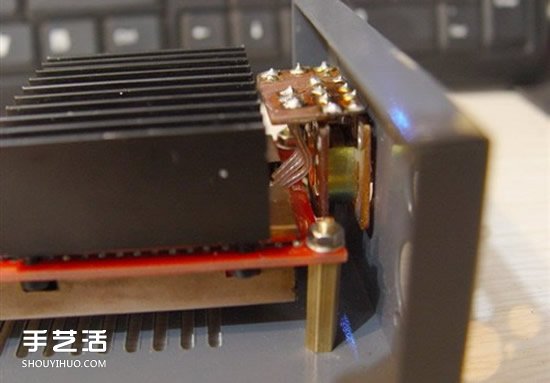

電位器連接“主板”(這里配合的很緊密)

輸出線從變壓器下面穿過，而且線很軟

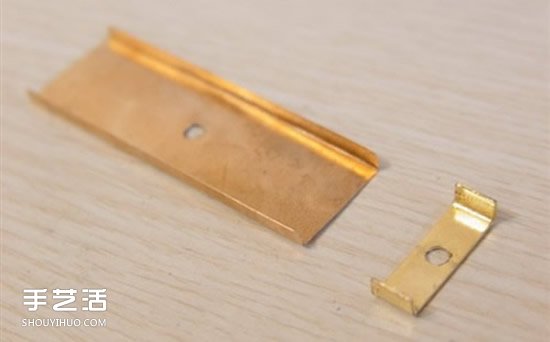

給輸出線做了一個固定殼，兼有一些屏蔽作用(其實輸出不用做屏蔽，但心理作用覺得不做不好)。

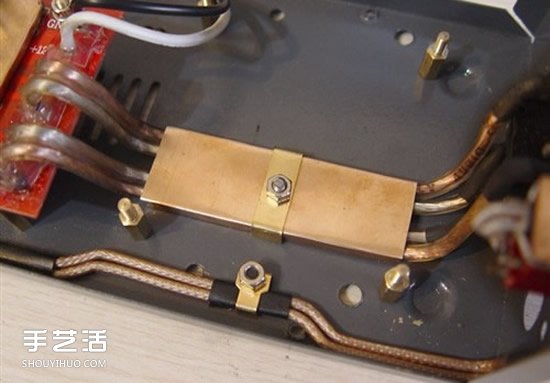

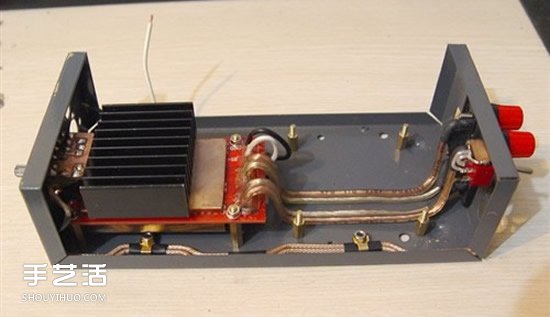

固定好輸出線

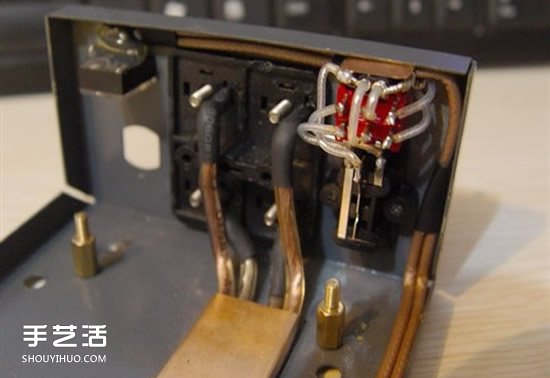

再看看兩組輸入的連接，都是屏蔽線

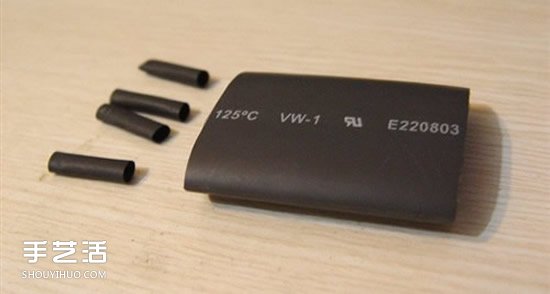

剪一端粗的熱縮管

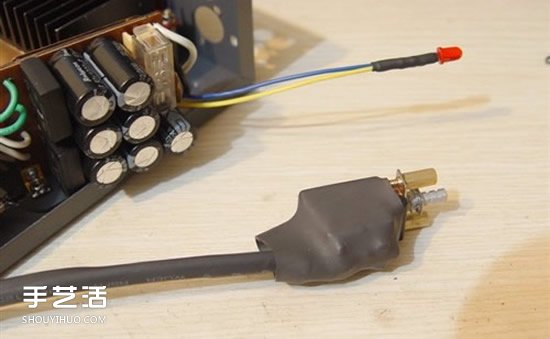

把電源開關的接頭整個包起來

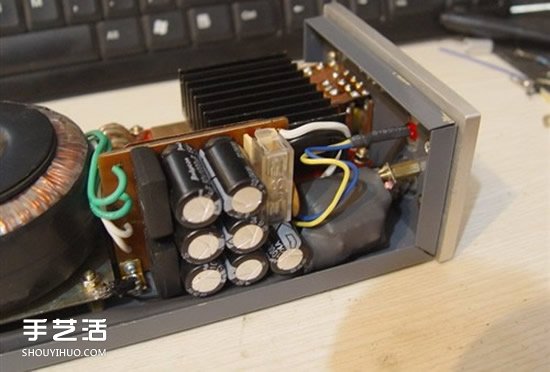

全部裝好，感覺很緊湊(變壓器是用四個10毫米的銅柱支起來的)

一些細節

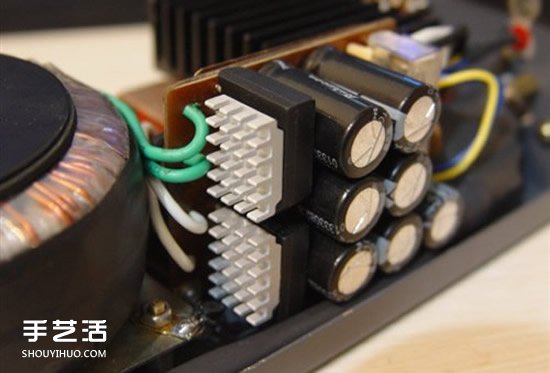

無聊，把顯存散熱片貼在橋堆上，沒啥實際意義，光圖好看。因?yàn)椋?08G在這小功率功放里是冰涼的。

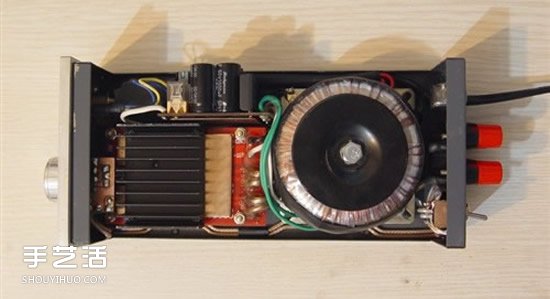

基本完工，先來個俯視圖

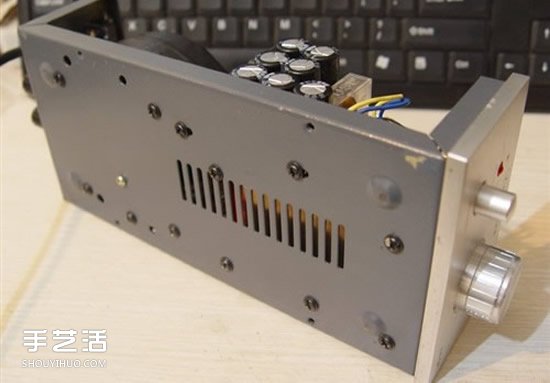

底盤(最后帖了四個橡膠腳墊，忘了拍了)

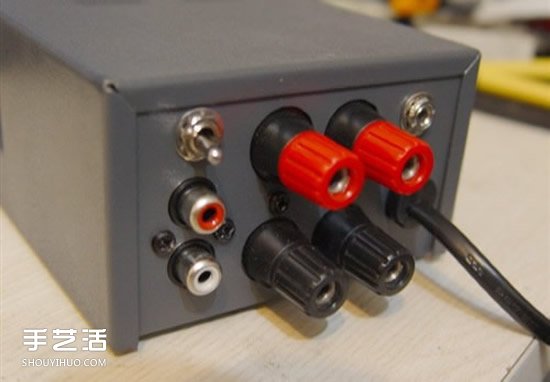

因?yàn)楦浇鼪]有絲網印的廠子，而拿去廣州做又太小題大作了，所以，后面的端子就沒做標識。

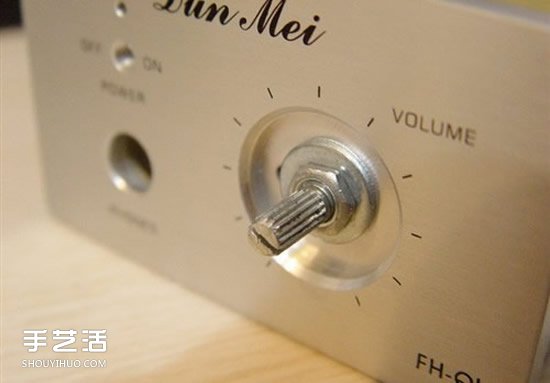

面板：上面的字是原本就有的，很想打磨掉重新印，但沒條件弄了

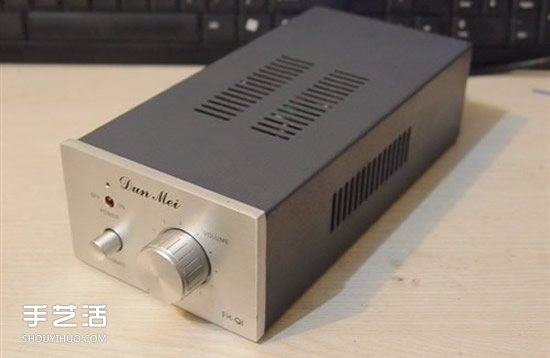

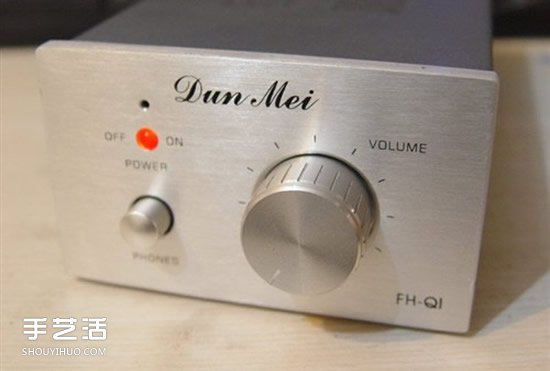

完成品面板

OK!完工!

總的感覺TA2024推普通多媒體桌面音箱還可以，由于額定功率只有15W，口徑在6.5英寸以上的單元就很費勁了。我簡單試了一下(我對音響器材只是愛好，并不專業)，覺得低音很悶，高頻并不清脆，定位和聲場還可以，能分辨出交響樂的樂器位置和深度，中頻有明顯的顆粒感。
