DIY真愛水晶心。該水晶心施有愛情魔法，只要相互愛戀的情侶將它們帶在身上，接近到數米或十數米時，閃爍紅色的光芒作為真愛的見證。并且還有鈴聲/震動模式可選!

在這個水晶心里附帶有傳說中的愛情魔法，只要相互愛戀的情侶將它們帶在身上，就能在兩人相互接近到數米或十數米時，閃爍紅色的光芒作為真愛的見證。并且還有鈴聲/震動模式可選!

如果你將它們裝到衣服上，就能獲得傳說中的成對愛心T恤：-)

工具和材料

首先，需要兩對具備尋物功能的電子防丟報警器。

其次，需要兩顆塑料透明愛心，當然是空心的，體積稍大一點結實一點的比較好。

常見的電子制作工具，烙鐵焊錫鑷子等等。

一些電子元件，詳情參照之后給出的電路圖。

快干膠，透明膠帶。

最后是裝飾用的噴漆，顏料，貼紙。

拆解分析報警器

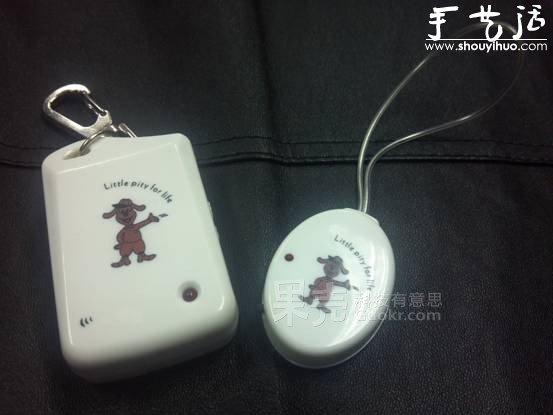

首先，買來的防丟報警器是這個樣子的。

左邊一個是接收器，右邊一個是發射器。如果調節到尋物模式，當兩者接近到給定距離的時候，接收器就會閃爍LED，發出報警聲和振動提示。接收器使用一個1.5V的七號電池，發射器使用一個3V的紐扣鋰電池，前者儲能多，但是電壓低，體積大，在改造的時候帶來了一些麻煩。

繼續大卸八塊，左邊是接收機上下分別是蜂鳴器，模式開關，紅色天線，調節感應距離的電位器，最后是振動馬達。右邊的發射機結構相對簡單，上方的銀線是天線，中間是紐扣電池，下方是開關和振蕩三極管。

整體規劃設計

開工之前對手頭具備的資源和能夠?qū)崿F(xiàn)的功能作一下設計。首先，發射機只有發射功能而不能接收，所以每個愛心需要一個發射機和一個接收機，合計兩對。這時候就要求兩對報警器能夠同時工作互不干擾，并且能夠?qū)蓚€部分塞進一個愛心里。前者在買報警器時實驗驗證，后者由于整個報警器塞不下，于是就決定把外殼拆掉只留電路板，并且將7號電池的電池座改為在電池上直接焊接引線節省空間。

其次，這個防丟報警器有一個低亮度的LED，一個蜂鳴器，一個震動電機，還有一個可以調節感應距離的電位器。發射機和接收機遠離時，LED常亮，蜂鳴器和震動電機不工作。兩者接近時，LED閃爍，蜂鳴器和震動電機間歇工作，它們都是由1.5V的方波驅動的。

基于以上的分析設計，對各功能取舍如下：

報警聲功能：由于蜂鳴器的報警聲相當令人不適，于是拆去。如果希望有報警功能的話可以保留。

震動功能：震動電機保留或不保留皆可，原有的小電機額定電壓1.5V，震動力度令人滿意。

發光功能：原有的LED亮度太低在裝飾效果上可以忽略。需要新增加LED模塊，由于電源電壓僅為1.5V，直接驅動通常的LED亮度都很低，所以該模塊要有升壓功能。由于需要在發射機和接收機接近時閃光，所以供電可以由震動電機引腳取電，兩者同步工作。升壓之后各色LED都可以自由使用，愛心的話選擇紅色比較合適?

LED升壓驅動模塊

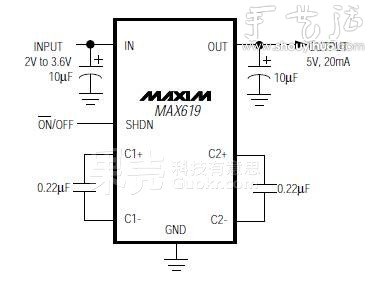

為實現1.5V升3V以上電壓的功能，通常我們會考慮使用DC-DC升壓電路，但是考慮到體積限制和功率要求(只驅動幾個LED，單個最多5mA)，電荷泵電路用在這里更合適。實際用的是美信的MAX619電荷泵，凌特的LT1522可以等引腳直接代換。

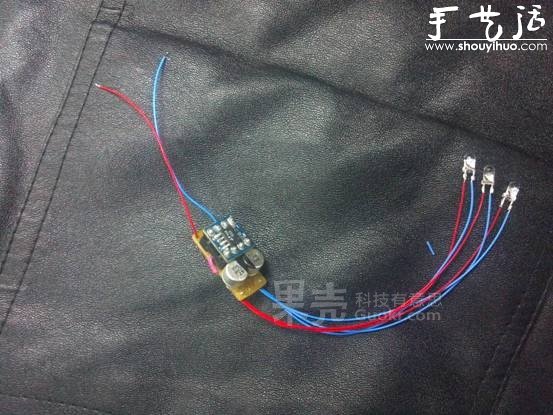

具體焊接過程略過。實測1.5V工作輸出電壓不達標，但是后端的三個高亮度紅色LED的亮度足夠，可以使用。

報警器改造

這一步主要是拆掉不需要的元件，所以相對簡單。

不需要發聲功能的話拆去接收機上原有的蜂鳴器。

不需要震動功能的話將震動電機拆掉，需要的話保留。

需要發光功能的話將LED驅動模塊焊在振動電機的引線焊點上，不需要的話不改。

拆去接收機上原有電池座的銅片和彈簧。

在一顆七號電池的兩極直接焊接導線，再焊到接收機的電池焊點上。這一步烙鐵功率要大，焊接速度要快。

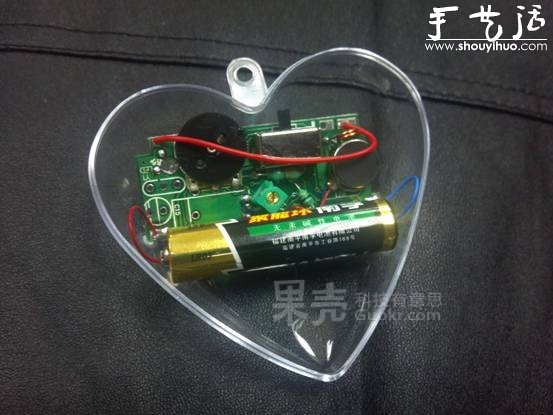

焊接完成的樣子，改裝完成以后的接收機放到水晶心外殼里試組裝，圖中的接收機安裝有振動電機，但是沒有安裝LED驅動模塊。

組裝部件

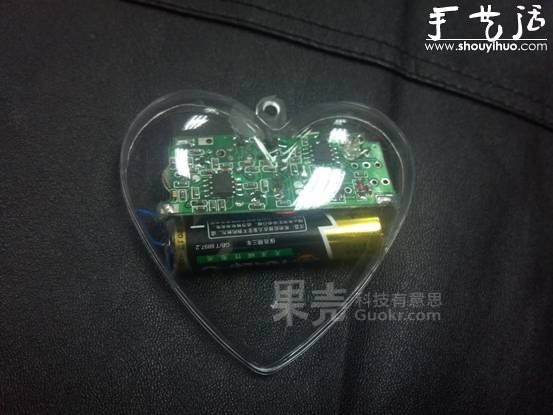

水晶心的大小足以兩半分別容納發射機和接收機，按照試組裝的位置將電路板和電池先用膠帶臨時固定，再用強力膠固定在水晶心里，并注意兩邊合上以后的線路絕緣。使用的502膠干后會發白，影響了水晶心的透明度，略為遺憾。

上方的兩半里裝的是發射機，下方兩半水晶心里，左邊裝了LED驅動模塊，三個高亮紅色LED布置在水晶心的三端。右邊的水晶心里只有一個震動電機(粘接在原來蜂鳴器的位置)。這里的安排純屬個人愛好兼顧演示，需要的話同時安裝LED驅動模塊和震動電機也完全沒有問題。

測試配對

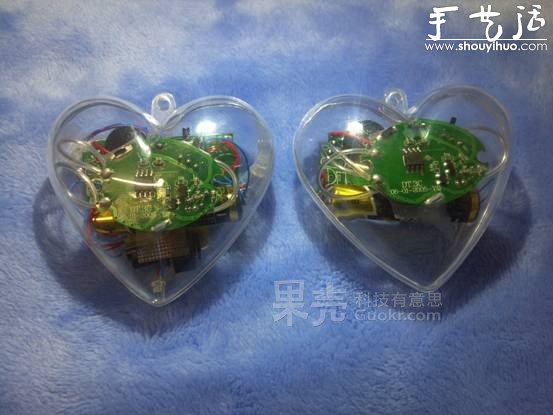

這里是安裝完畢，未加裝飾的樣子。

由于有兩對報警器。使用前的配對工作有些復雜。這里將分為水晶心甲(發射機A，接收機B)，水晶心乙(發射機B，接收機A)分別配對。

將水晶心甲、乙拆開，關閉所有發射，接收機電源。接收機接收范圍調至數米。

開啟接收機A電源。

開啟發射機A電源，將發射機A與接收機A湊近配對。

將發射機A移出接收機B接收范圍外。

開啟接收機B電源。

開啟發射機B電源，將發射機B與接收機B湊近配對。

調節接收機A，B接收范圍相等，合上水晶心甲、乙，配對完成可以使用。

配對完成后，只要兩顆水晶心接近到設定的距離(通常是幾米)，水晶心甲的紅色LED就會閃爍發出紅光，而水晶心乙內的震動電機就會開始間歇震動，在演示視頻中把放在上面的牙簽震了下來。

發光+震動演示視頻
