本文是yooongchun在手藝活網的投稿，利用竹簽制作埃菲爾鐵塔模型。步驟超多、圖片超多、打開超慢，小林搞了一下午才完成，淚奔┭┮﹏┭┮!不管怎么說，能夠把這么好的手工教程分享給大家是很開心的，希望小伙伴們也都能喜歡yooongchun的作品~

近來在網上看到幾件手工達人制作的埃菲爾鐵塔作品，很是漂亮，恰巧最近晚上得閑，也想自己鼓搗一個。參看他們所做的作品，有使用竹簽的、牙簽的、也有用回形針的，不過大多都是竹簽性質，竹制作品，這樣下來，DIY門檻極低，所需工具、材料都是易得的。

話不多說，說做就做。

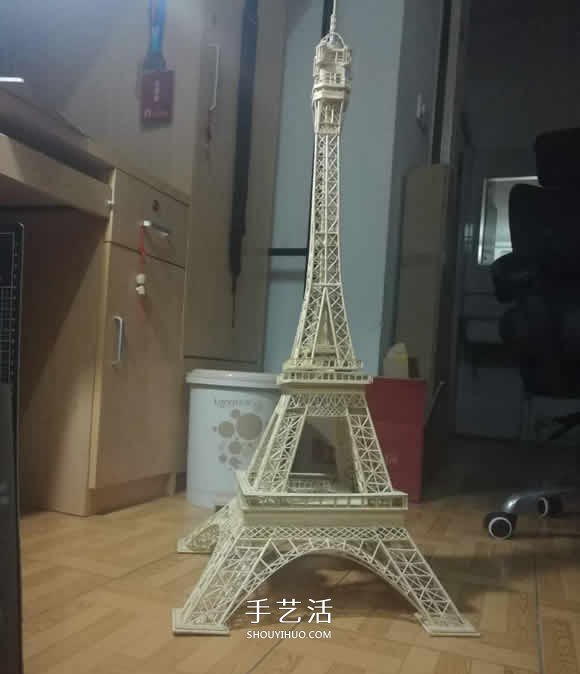

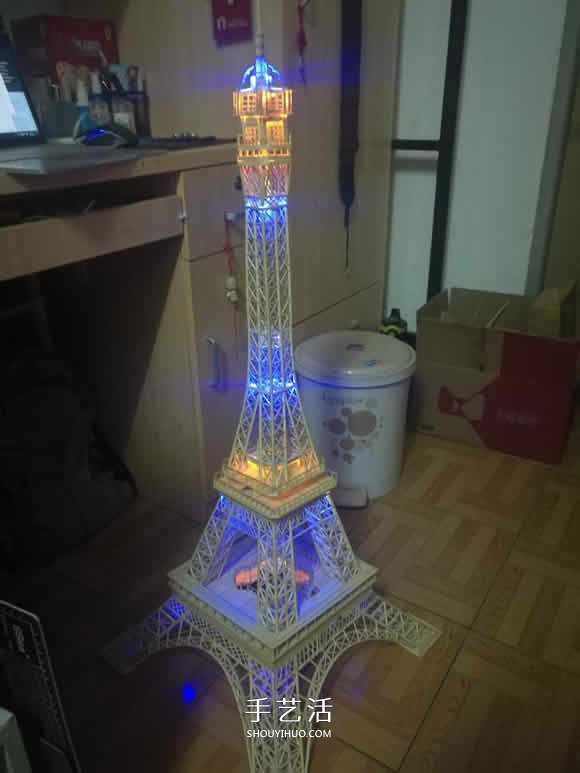

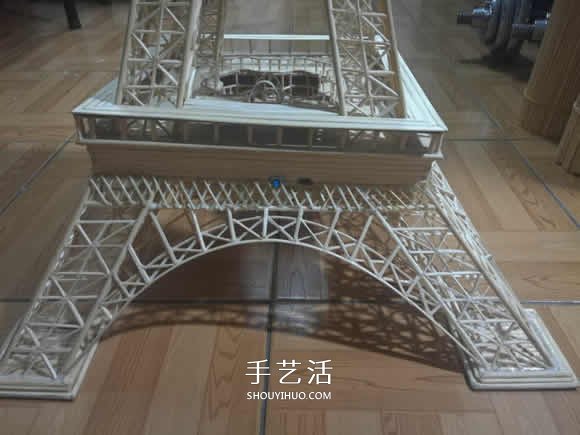

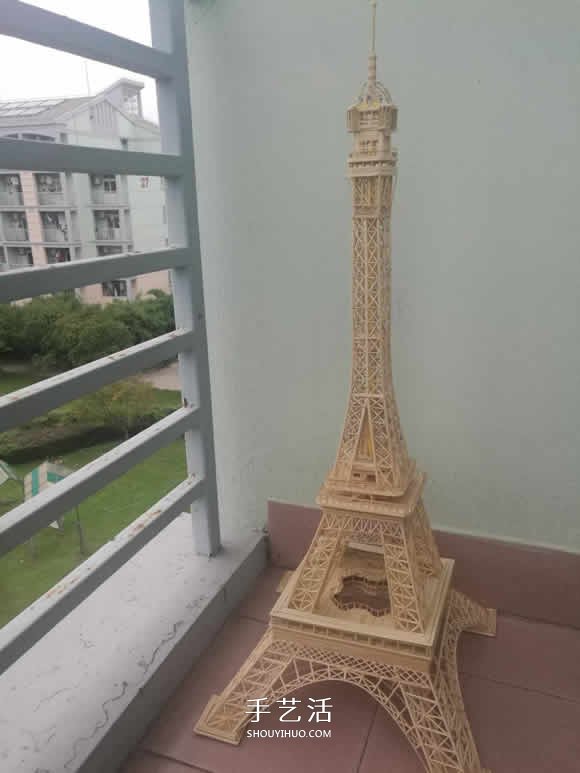

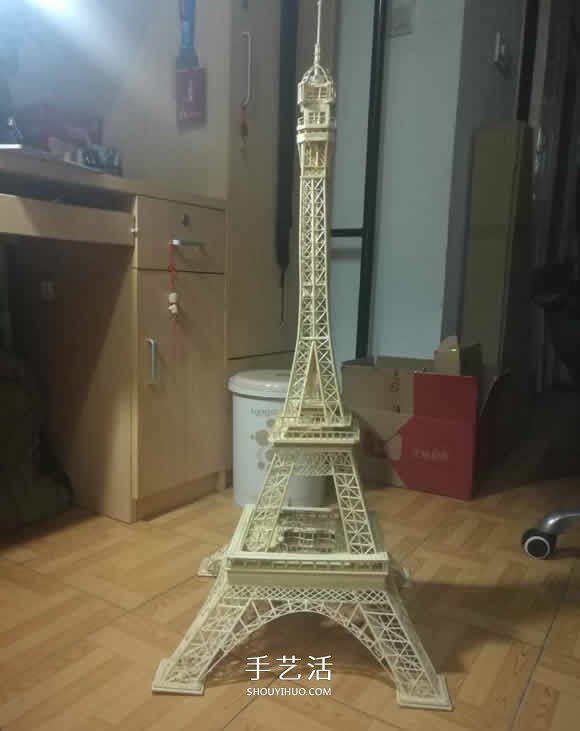

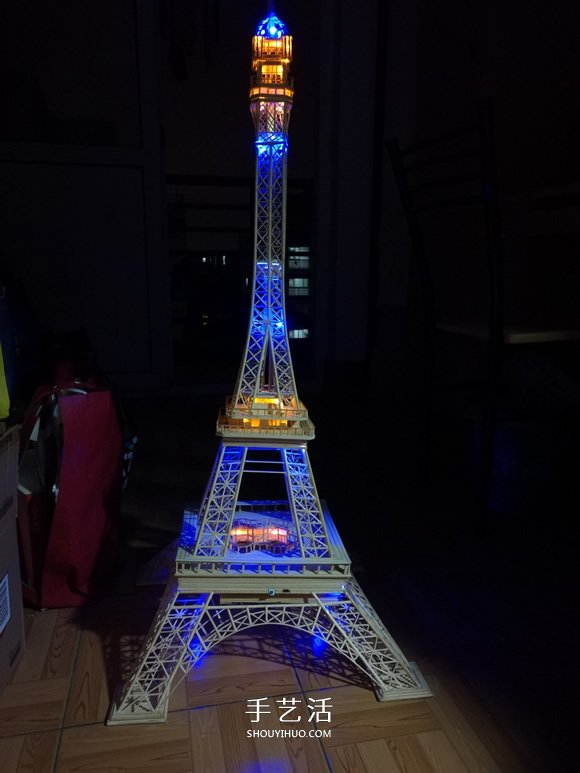

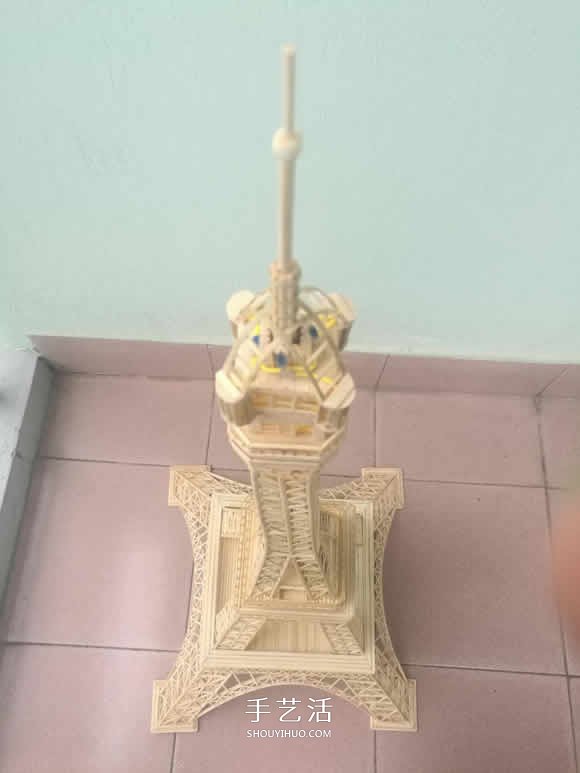

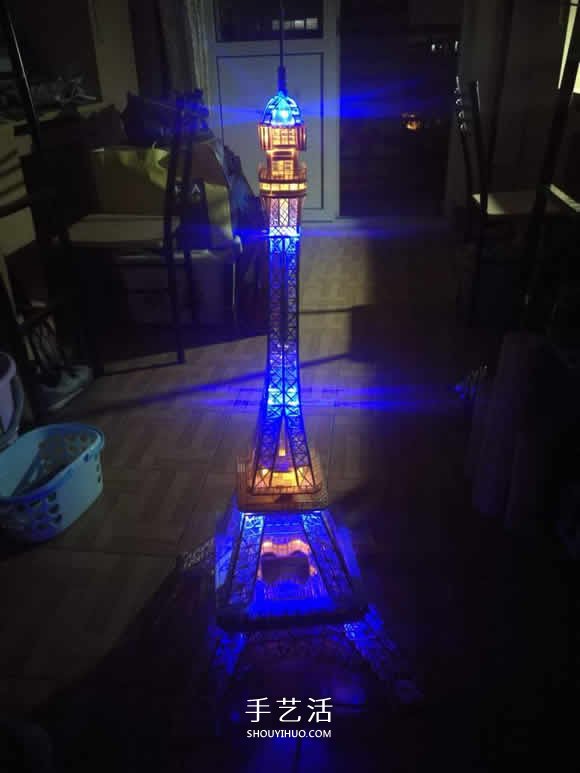

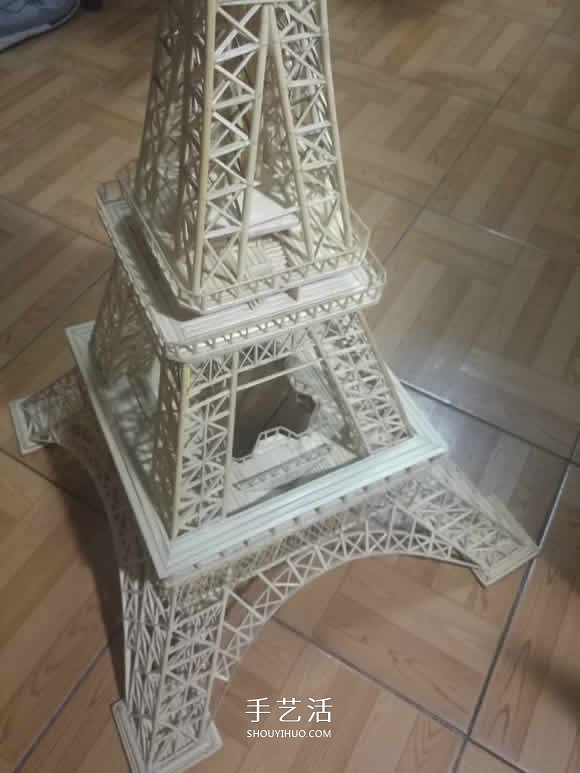

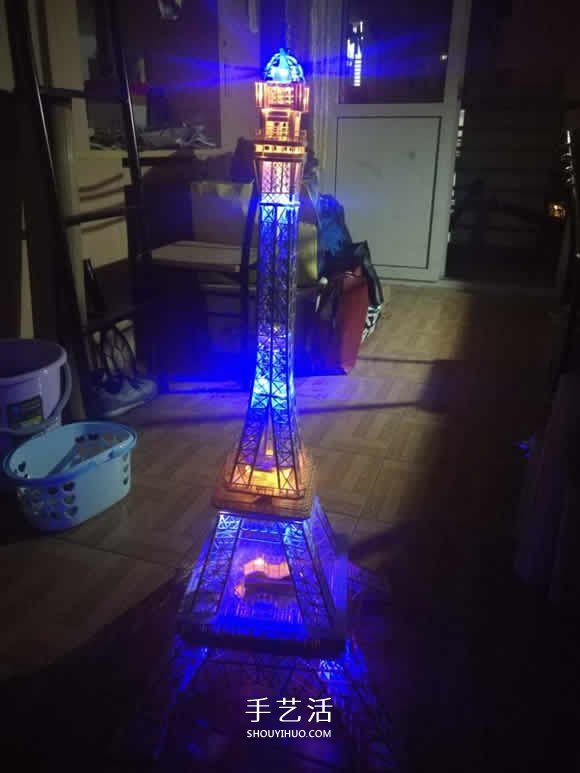

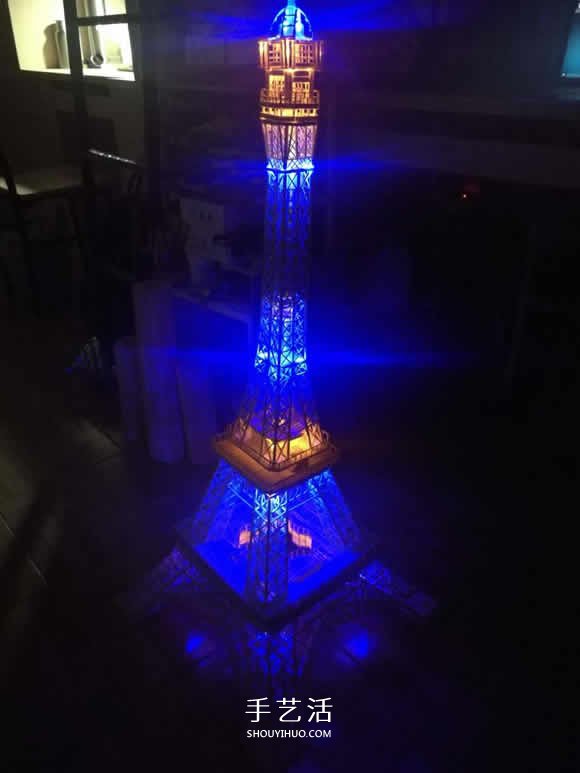

先上幾張完成后的作品圖：

注：制作過程中有些地方參考了手藝活網作者laoshupi1213的教程 ，在此感謝該作者！，你可以在這個鏈接中找到該作者的作品！

好了，教程正式開始！

【DAY-01||2017-07-15】制定方案、預算及購買原材料和制備工具

1.方案：

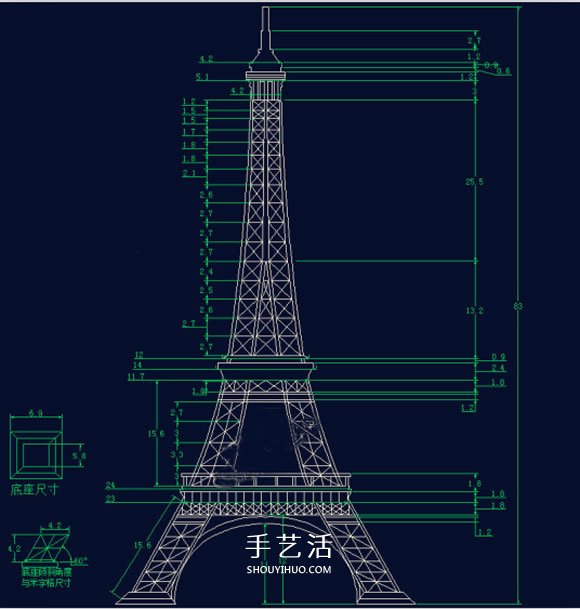

樓主是一個隨性的人，往往是想到了就做，沒什么詳細方案，前期的依據就是一張大概的尺寸圖，也買了一個小的埃菲爾鐵塔模型，然后參照著前面所說的作者的作品，邊做邊形成、修改兼完善方案。

2.預算：

預算的話主要是購買工具和竹簽，保守估計300 RMB，當然，主要取決于你所購買的工具，樓主因?yàn)楸臼枪た颇杏窒埠霉膿v，因此平時有不少小工具，需要購買的不是很多。

3.購買工具：

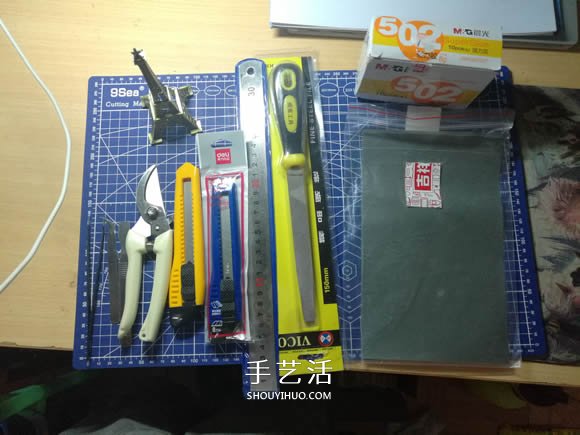

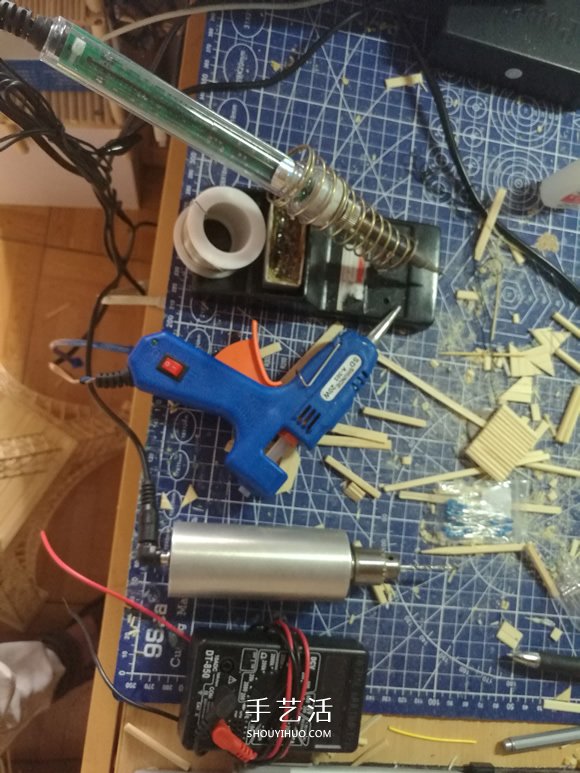

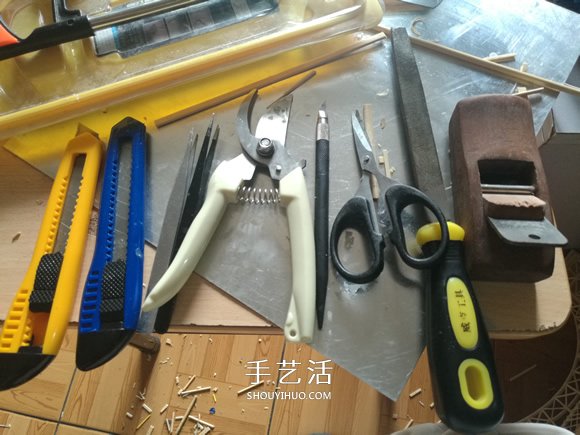

所謂工欲善其事，必先利其器。想要開心玩耍，一套順手的工具是少不了的，個人使用的工具包括但不限于以下內容：

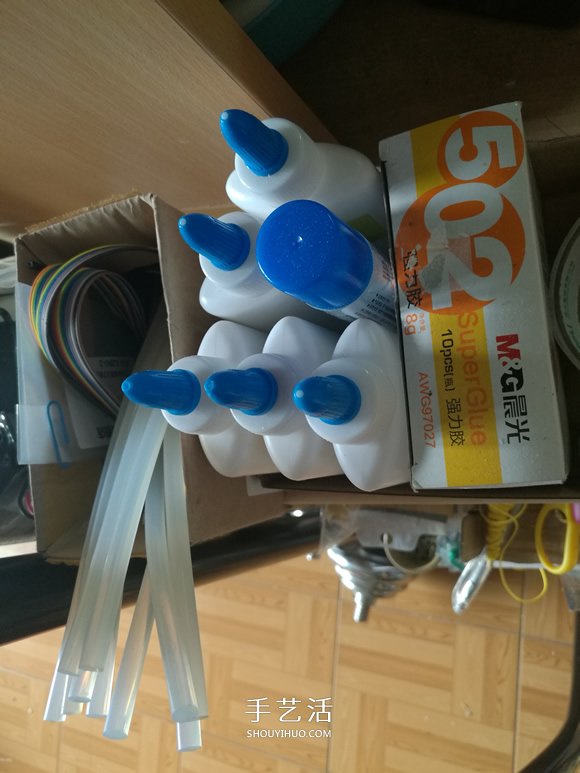

UHU萬能膠，約5瓶;502膠水，10瓶;滴膠管若干;白乳膠，一瓶左右

美工刀一把以上(切割竹簽利器，必備，也可換用任何可代替的刀具)

鑷子一把以上。有些部件非常小，或者粘接位置刁鉆，這時一把順手的鑷子必不可少

直尺一把。用來測量長度，必備，也可使用別的可測量設備替代

樹枝剪一把。用來剪竹簽，這個本可以用刀切，但強烈推薦，高效率的必備工具

筆刀一把

打磨砂紙2--3張。用來打磨不光滑或者不平整的地方。

銼刀。與砂紙相同作用，只不過銼刀能對付更苛刻的條件

小刨子。用來在鋪地板時來打磨平整

剪刀一把

?

電焊。如果要安裝led燈光系統，需要焊接電路

熱熔膠槍。這個跟膠水一個作用，只不過在粘接電路線和led燈時，熱熔膠槍用著比膠水順手

小鉆頭。可以使電鉆也可以是手鉆，用來鉆孔

萬用表一只?？捎锌蔁o

?

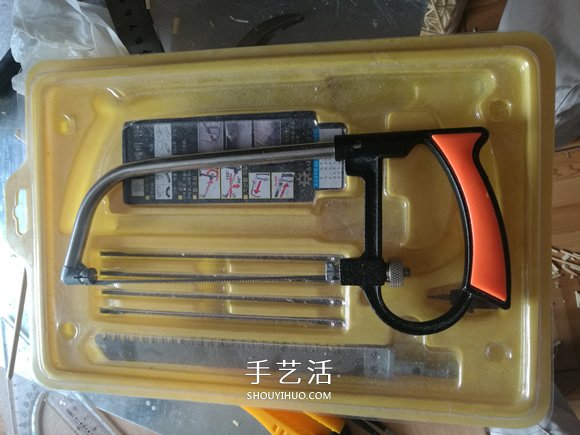

小手鋸一把。可無

?

1mm粗的導線約10m

?

橡皮筋、小夾子、圖釘若干

?

A3切割墊一張、埃菲爾塔模型一個

?

4.購買原材料

4mm直徑的竹簽，500根。實際可能用不了這么多，多的部分作為余量備份。主要用來作為主框架

2.5mm或者2mm直徑的竹簽500根。用來作為框架細節構建

4mm方形竹簽100根。這個其實不是必須的，只是在有的部位使用方形會比較容易粘接一些

5mm寬1mm左右厚度1000mm長度竹片20根。用來構建細節，搭建地板等。

?

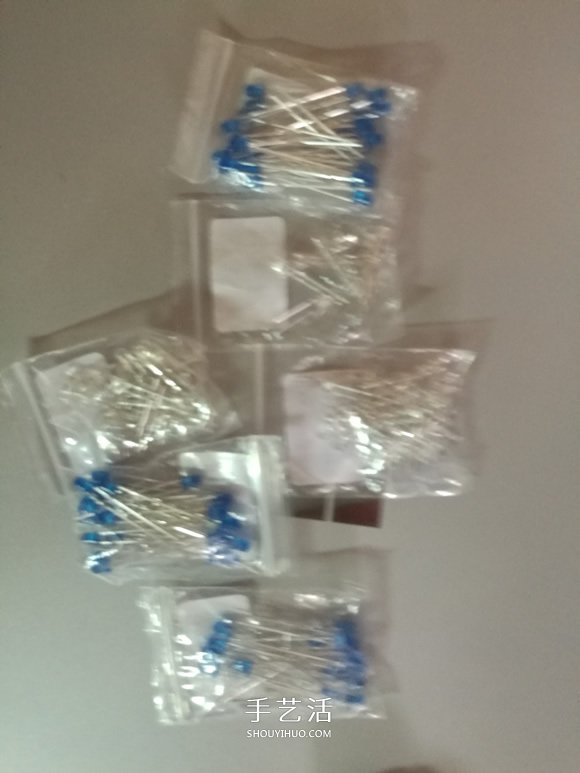

LED燈

3mm白發黃【1.5--2V】50只

3mm藍發藍【2.5--3V】100只

?

USB接口一個，作為電源輸入端口(如果現成設備里有的話可以從上面拆，比如舊手機等)

充電寶一個，用來供電

以上工具大家按需購買，很多都不是必須的。樓主是因?yàn)楹枚喽际亲约阂呀?jīng)有的恰好又可以用到，因此便羅列了出來！

好了，今天先到這兒,基本上把需要的工具準備完成，還有些需要用到的就在需要時再買！

【DAY-02||2017-07-16】搭建底座

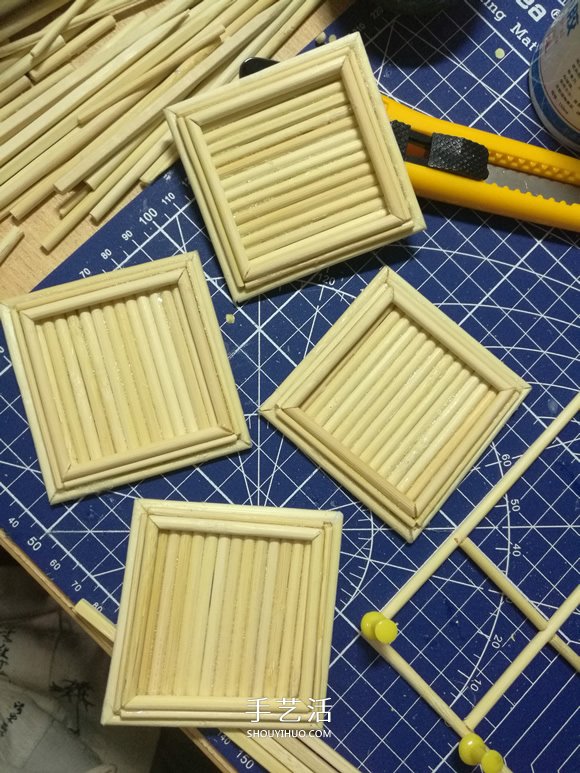

1.制作底腳

Step 1:制作底腳框

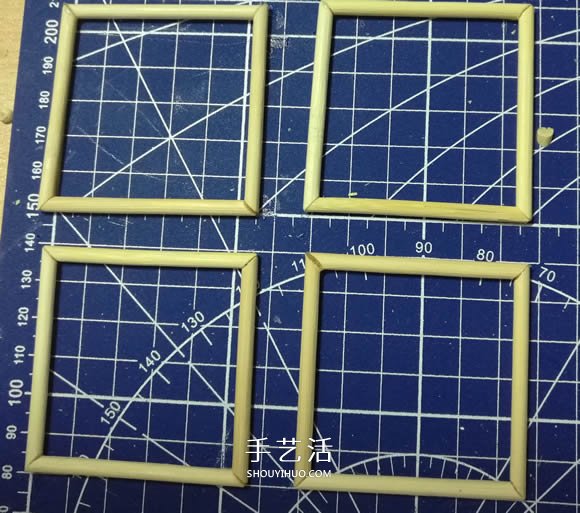

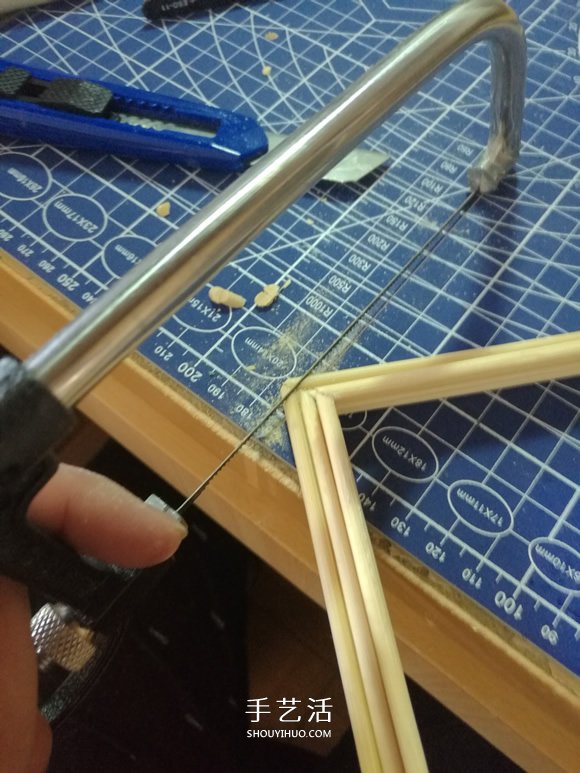

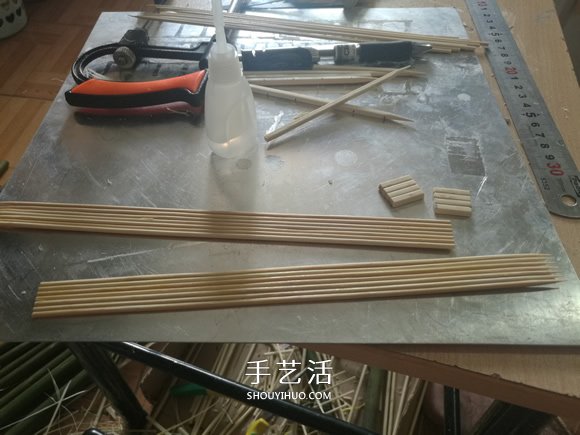

切出長度為69mm、直徑4mm的竹簽16根，然后切出45°斜角，然后在A3切割墊上照著網格將其按照正方形位置擺放，用膠水粘接，等待其粘接牢固后取下，如下圖

Step 2:填充底腳

依舊使用直徑4mm的竹簽，按照相應長度切割出約15*4根(按照自己的實際情況作調整)然后填充到上面做出的框中，用膠水粘接牢固

Step 3:制作底腳第二層

過程跟前面相同，只是現在切割的尺寸為長度58mm，直徑4mm，一共也是16根，然后粘接定型

等膠水基本干后，再把其粘到第一層上

Step 4:使用牙簽進行包邊

使用牙簽或者直徑2.5mm的竹簽在第一層與第二層的交界處進行包邊

2.制作一層框架

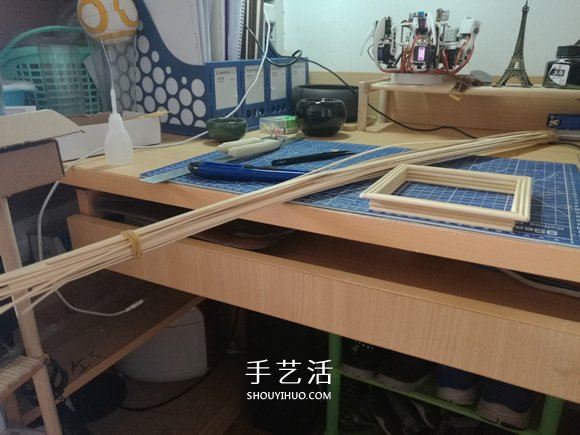

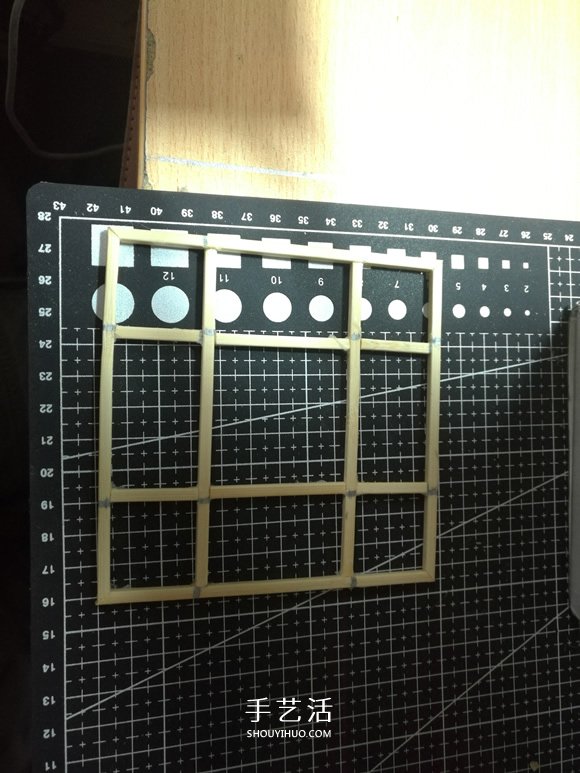

Step 1：制作外框架

首先使用樹枝剪剪出長度為230mm，邊長為4mm的方形 (注意：這里最好使用方形竹簽，如果實在沒有，使用圓形的也可 )竹簽4根，切出45度斜角然后在A3切割墊上照著網格粘接，確保粘接時是正方形，然后使用圖釘定位，保證粘接位置不偏。

Step 2：制作內框架

待外框架膠水干后，測量出內框架尺寸，然后照著尺寸切出2根相應長度的4mm直徑竹簽，以距離外框架42mm的標準進行粘接，最后再完善較短部分，等待膠水完全干!

注：上圖中四周小正方形長度為42mm！

今天的內容先到這兒，需要等待膠水干！

【DAY-03||2017-07-17】搭建第一層立柱

1.搭建立柱

Step 1：準備材料

首先切割出長度為156mm、直徑4mm的竹簽一共16根，然后把頭部稍微削尖，并使用鉆頭在前面制作的框架上的粘接對應位置處打孔，不要打穿，只需稍有痕跡能保證竹簽固定得住即可

Step 2：底腳定位

找一個平整的平臺，可以是一塊木板或者桌面，然后畫出一個250mm長度的正方形，把底腳粘上去

注意：底腳要粘接在正方形外圍

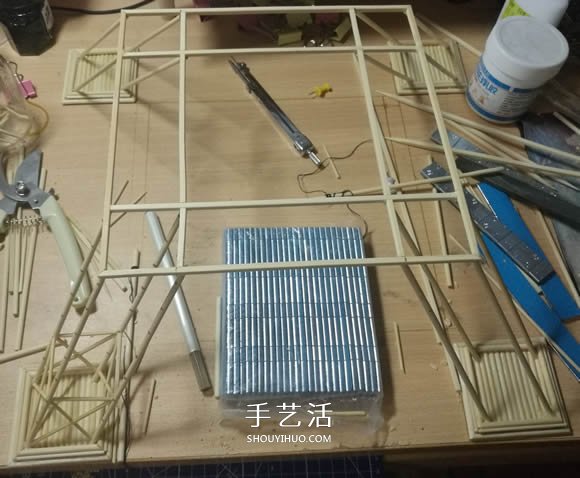

Step 3：立柱定位粘接

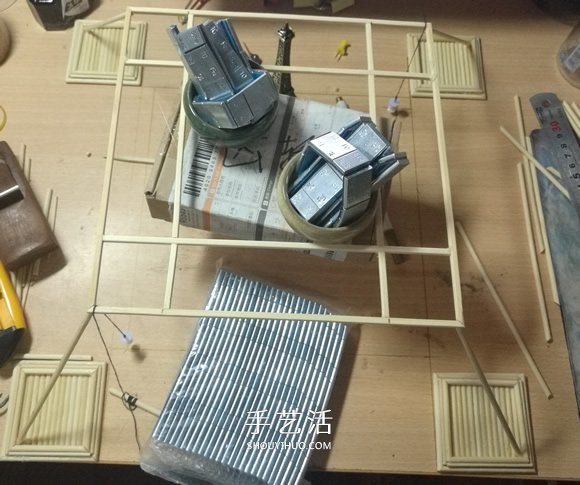

先把外面的四根立柱粘上去，然后使用手邊的材料臨時制作幾個鉛錘定位，保證立柱粘接時位置框架的位置正中不偏

注意：上圖中鐵塊是為了固定框架的位置，垂在兩腳的小圖釘則是為了定位

Step 4：粘接所有立柱

待上面的框架稍微固定，就可以把其余的立柱都粘接上去

需要等待膠水干定，今天就先到這兒！

【DAY-04||2017-07-18】加厚第一層框架及鋪地板

1.加厚第一層框架

Step 1:切割材料

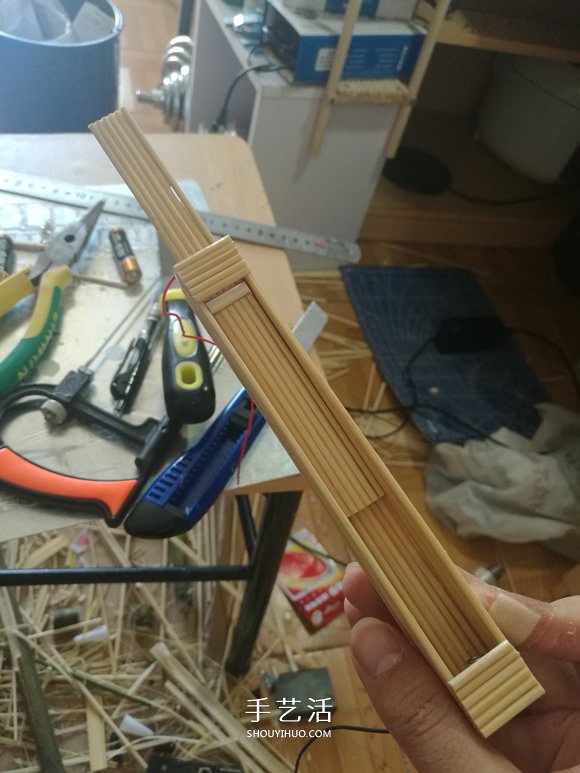

首先剪出長度230mm、邊長4mm的方形竹簽4*5根(按比例，約需加厚5層)，竹簽最好挑選沒有竹節且比較直的。長度則根據自己的實際情況做調整

Step 2：逐層粘接

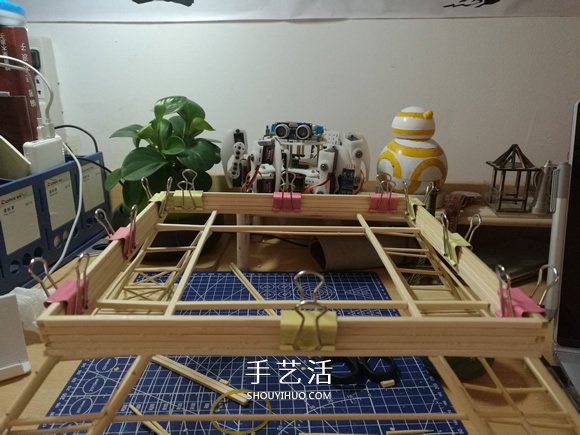

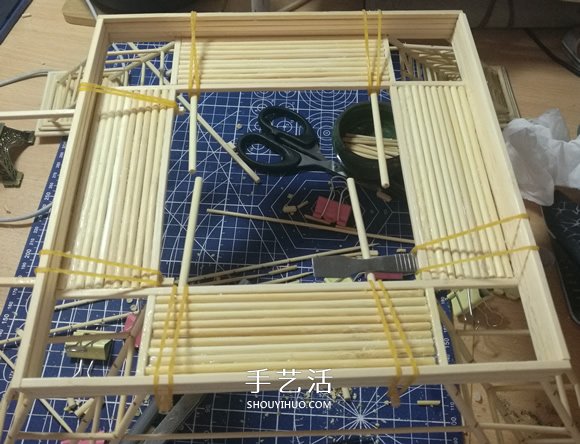

把剪出來的竹簽逐層粘接到框架上，每層粘完后使用橡皮筋或者夾子固定，保證粘接牢固，待一層完成后又接著下一層直至完成

注：每層粘接完成都需要較長的等待時間，這時可以開始制作立柱上的米字架，若要開始，則請轉到后面的米字架制作內容即可！

2.鋪地板

當加厚的框架膠水干后，便可以開始鋪地板!

Step 1：切割材料

按照地板框架的長度，剪出4mm直徑的竹簽約10*4根，長度需要根據自己的情況實際測量一下，竹簽的數量也跟自己制作的框架尺寸有關，因此需要根據實際情況作調整

Step 2：鋪地板

這里樓主采用了兩種方式鋪地板，分別說明

Method 1

先把竹簽依次粘接起來形成整體一塊，等膠水粘接牢固后再粘接到框架上，這是樓主剛開始采用的方法，這種方式操作起來較為簡便，但是對框架的尺寸精度要求高

Method 2

在框架的底部固定一根竹簽來作為支架，然后逐一把竹簽粘接到框架上，這個方法稍微麻煩一些，操作起來也慢得多，不過效果卻是最好的

注：圖中的橡皮筋用來固定框架底下的支架，而支架則托起了框架上粘接的竹簽

接下來等待地板固定，今天就到這兒！

【DAY-05||2017-07-19】制作立柱內米字架（1）及框架外包邊

如果說前面的內容需要的是技巧的話，今天的內容便只要一樣?xùn)|西，那便是耐心 ，米字架的制作，越精細越漂亮，也越考驗人的耐心，下來就開始吧!

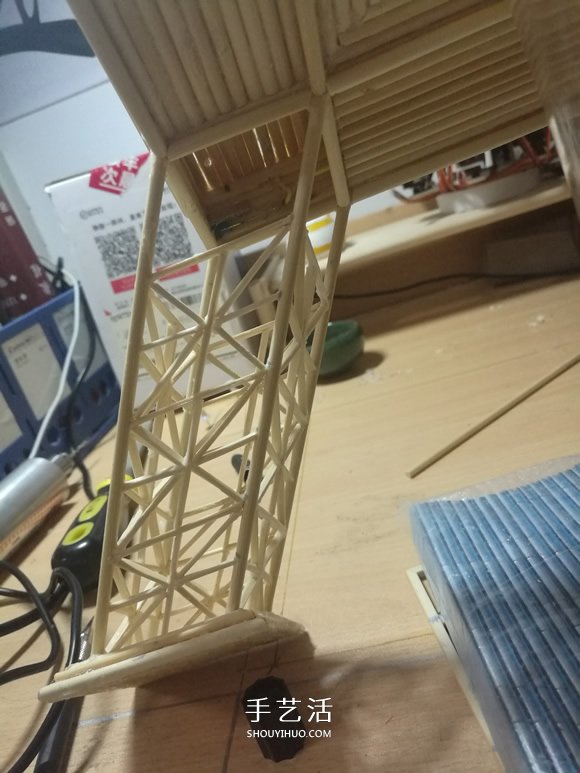

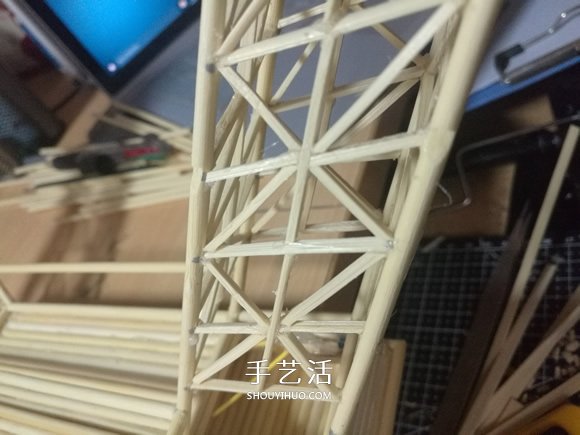

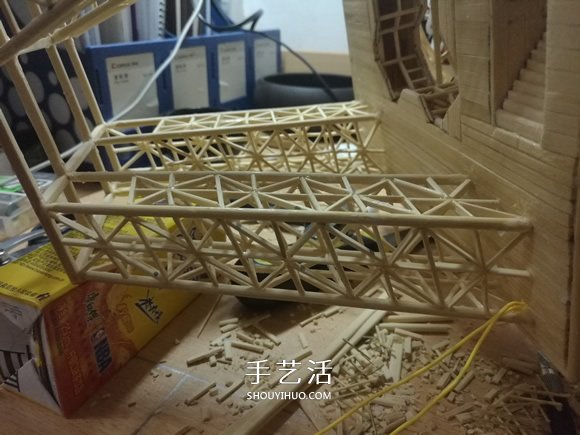

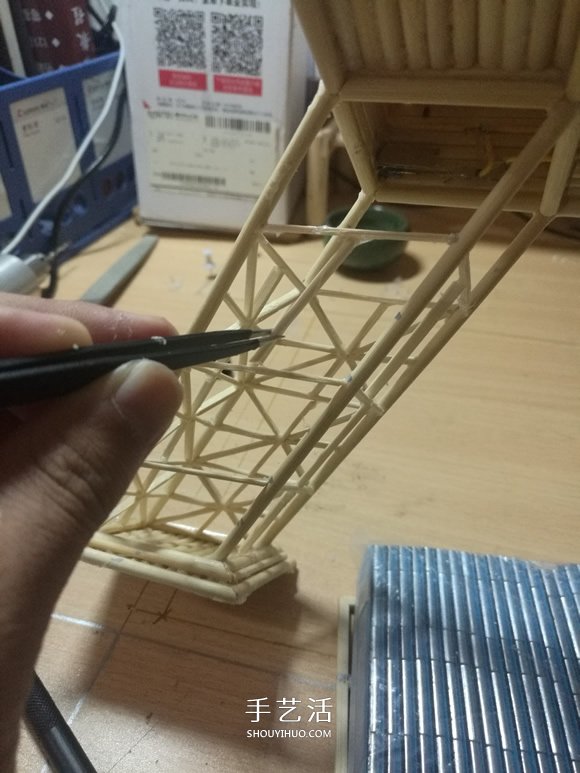

1.制作立柱內米字格

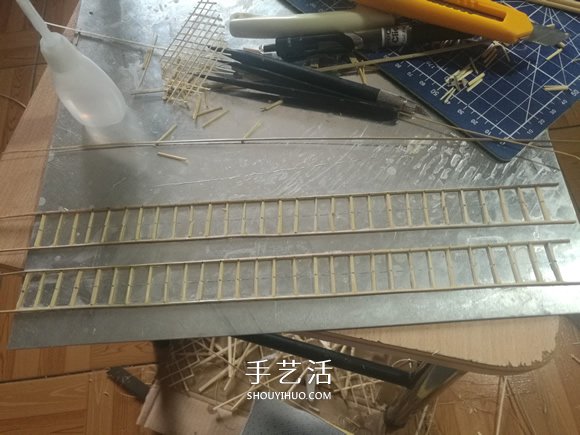

Step 1：制作橫梁

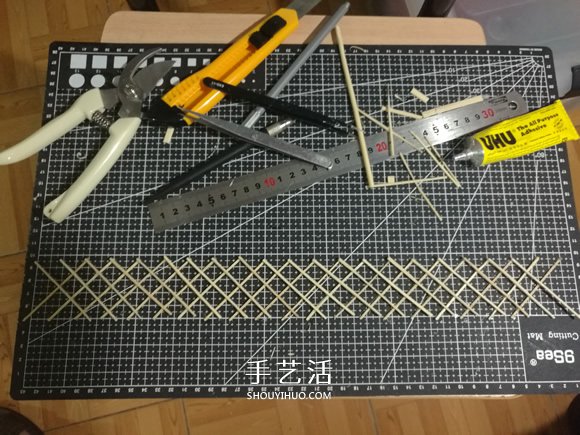

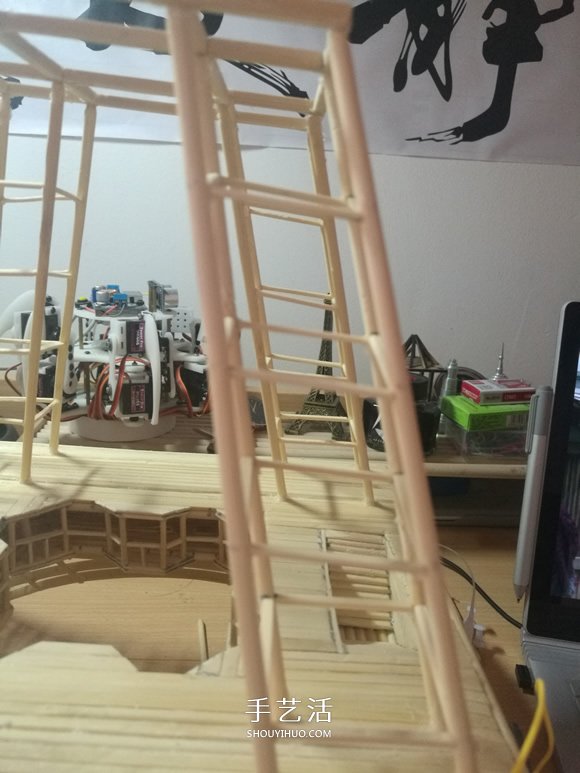

按照間隔約42mm在立柱上從下往上做出標記(3個點)，然后照著標記的位置切割出竹約1mm厚、2--3mm寬度的竹片，45°斜角一一粘接，四邊都依次處理

Step 2：搭米字

在每根橫梁中間都使用如上尺寸的竹簽，長度按照實際進行裁切，逐一粘接，直至完成第一根立柱

2.外包邊

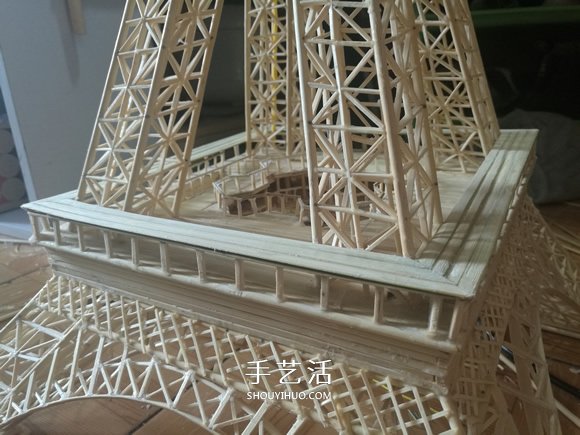

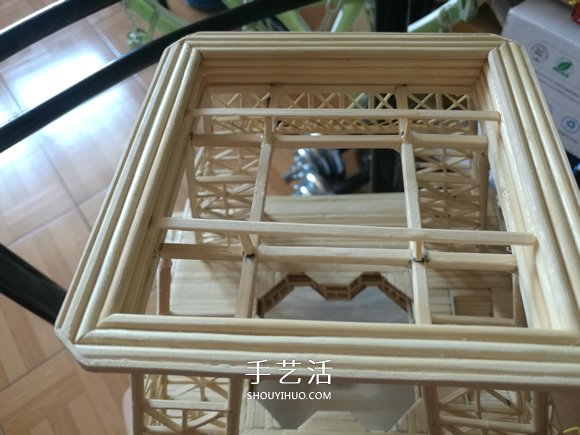

在加厚框架的第五層外面增加一層包邊，高度比第五層框架稍高一些。如圖

注：此圖是后面過程中拍攝的，因而有些內容現在還未講解，在此大家只需關注外邊框即可!

注：完成第一根立柱后如果還有耐心，可以接著完成其余的立柱的米字架

今天做的內容不多，但是樓主已經做得毫無接著做第二根的耐心了，先到這兒！

【DAY-06||2017-07-20】米字架（2）及布置第一層LED燈系統（1）

1.布置LED燈系統

Step 1:電路規劃

可行性分析：

充電寶的USB端口提供4.5--5V的直流輸出，電流可達1--2A;而一個藍色的LED燈額定電壓約3V，電流約20mA，一個黃色的LED燈額定電壓約2V，電流約20mA，這樣剛好可以使用1個藍燈和一個黃燈串聯，然后成組與別的組進行并聯，且充電寶輸出電流可容納50至100組之多，因此完全可行，同時多組并聯可有效減小因故障而導致受影響的LED數目

電路設計

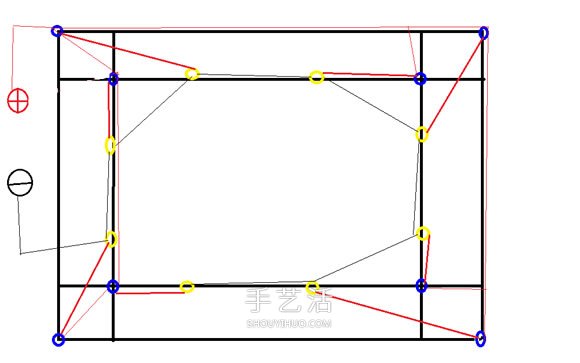

根據前面的分析，再考慮到實際上需要布置的燈源數目，畫出電路圖示意圖如下

注：上圖中藍色圓圈代表藍色LED，黃色圓圈代表黃色LED，藍黃之間相連的粗紅線代表彼此串聯，細紅線代表正極線，細黑線代表負極線，圖只是作為示意，只要記住連接的邏輯是一黃一藍串聯然后成組并聯即可！

Step 2：布線設計

為了使布線看起來簡潔不亂還有需要給第二三層的布線留接口，因而布線時直接在黃色燈區域布置一圈負極線，在藍色燈外圍(即框架加厚處)布置一圈正極線，再把內部的黃藍燈按位置粘接到各自位置

?

Step 3：焊接電路

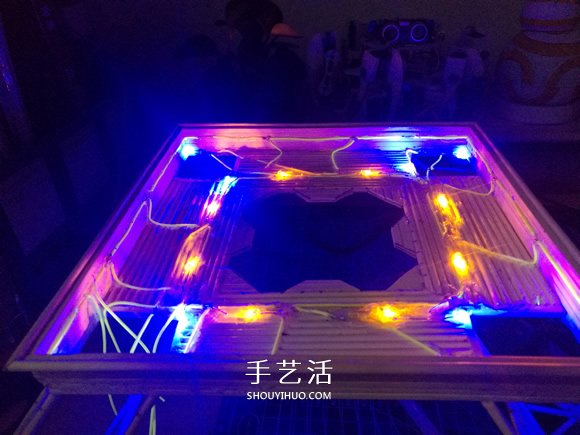

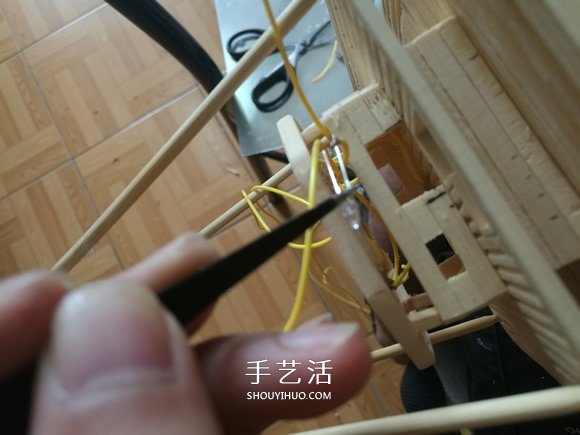

把線焊粘接好后在每個LED的位置使用打火機或者剝線鉗撥出接口，然后將黃藍燈分別焊接上去，焊接好后效果如下：

注意：焊接時切記不要將電焊離LED燈太近，電焊停留的時間也不能過長，否則會燒壞LED燈！

2.制作第二根立柱的米字架

米字格的制作則跟前面一樣，只需參照前面來進行就好，樓主之所以把四根立柱的米字格分開來做只是因?yàn)橐恢弊鲋貜?fù)的東西容易讓人厭倦罷了!今天務必把第二根立柱米字格完成!

今天的內容先到這兒！

【DAY-07||2017-07-21】LED燈系統修改

實際上樓主在剛開始設計時采用的方案并非是如昨天所講述的方案，而是采用多個黃色燈和多個藍色燈單獨串聯再并聯的方法，但焊接后發現接通不正常，因而重新改方案重新布線焊接了一次，這里多耗費了樓主一個晚上的時間。

PS：樓主白天上班，所有工作都是在晚上做的!

【DAY-08||2017-07-22】米字格（3）及LED燈系統（2）

1.LED燈系統USB接口設計

前面完成了第一層LED燈系統的電路及焊接，現在我們需要把兩根正負極線的四個接口通過引出，并且把其中的兩根(一根正極線一個負極線)留作第二層的接口，另外兩根則作為電源輸入端口。

Step 1:準備及改裝USB接口

USB接口可以從網上購買，也可以從現有的設備中拆過來，一般來說，舊手機或者別的什么智能設備都會有，樓主是從以前用壞的一塊Arduino芯片中拆出來的

注意：拆的過程中要小心，不要破壞USB的引腳！

Step 2：焊接USB端口

拆下來的USB有6個引腳，有兩個是用來接通電源的，而其余的則用來傳輸數據，因此需要找到這兩個電源接口。使用萬用表找到USB接口的正負極引腳，如果沒有萬用表也不用擔心，下面我會介紹如何不用萬用表來找引腳

使用萬用表找正負極引腳方法

首先使用充電寶接通USB，然后使用萬用表分別測量各引腳的端電壓，找到能使電壓穩定在約5V的兩個引腳即是正負極。

不用萬用表如何找到正確的正負極引腳?

首先也要使用充電寶給USB端口供電，然后拿一個正常的LED燈，把LEd燈的正負極分別根USB的各個端口接觸，當LED亮?xí)r，你即找到了正確的引腳，記下這兩個引腳位置，注意：要區分好正負極！

通過上面的方法找到USB的正負引腳后，使用電焊把之前留的兩根正負極線焊接到正負引腳上，注意正負不能接反!

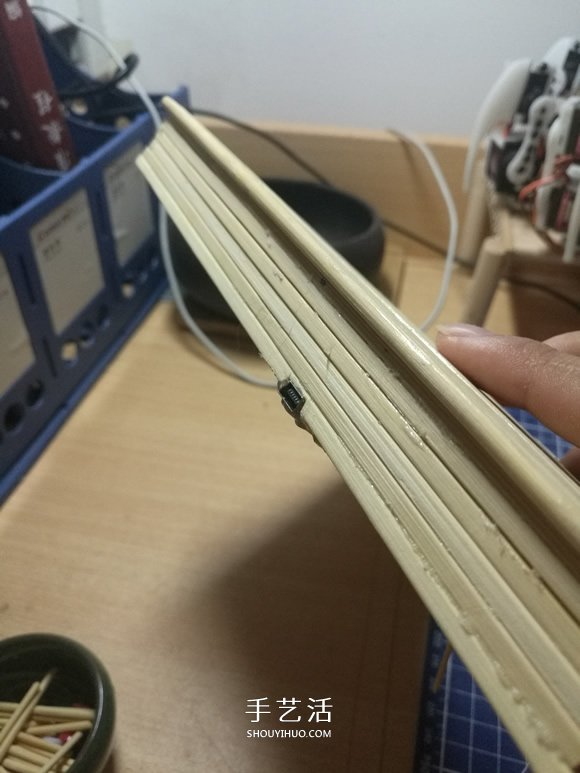

Step 3：固定USB接口

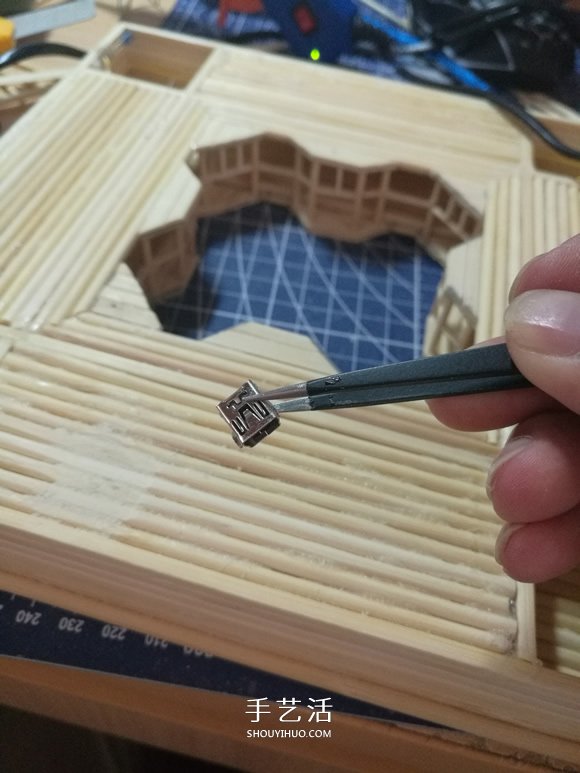

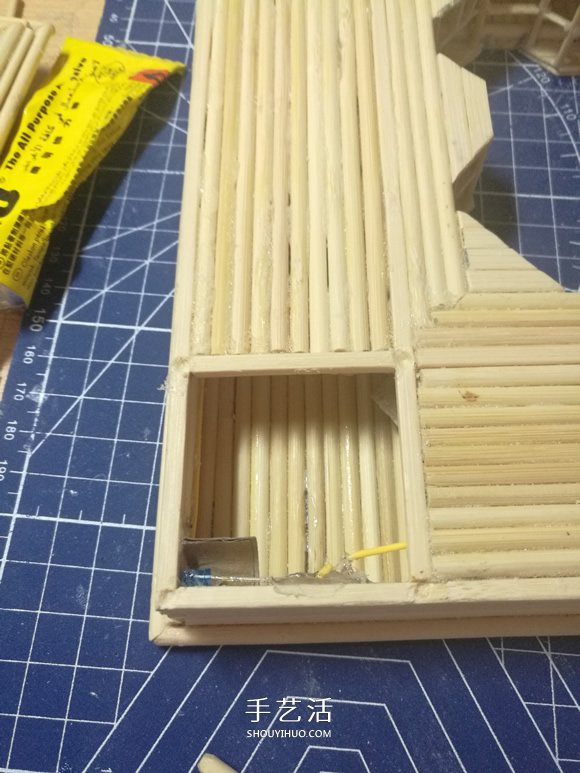

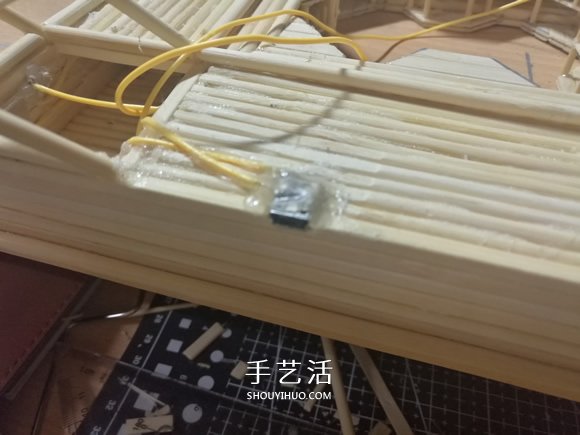

在框架的底下合適位置開一個小槽，把USB接口固定到槽上并且用熱熔膠固定(用別的膠水亦可，只是注意不要讓膠水進入到USB接口的內部，否則可能導致電路被絕緣而無法接通 ，安裝完成后測試一下是否正常

注：這里看起來USB接口位置不太雅觀，但放心，后面會在這里增加固定桿，會把大部分位置遮蓋掉！。另外，第二張圖中大家可能覺得奇怪，因?yàn)閁SB本是位于框架下面的怎么會見不到立柱呢，這是因?yàn)闃侵鞯竭@里時發現立柱當初做得不是很理想，因而把立柱拆下來了想重做一下！這在后面會說到，希望大家一步到位，不要步樓主后塵，實在苦逼！

2.米字格制作

接下來按照前面的做法，把第三根立柱的米字格制作完成，樓主在此不再贅述!

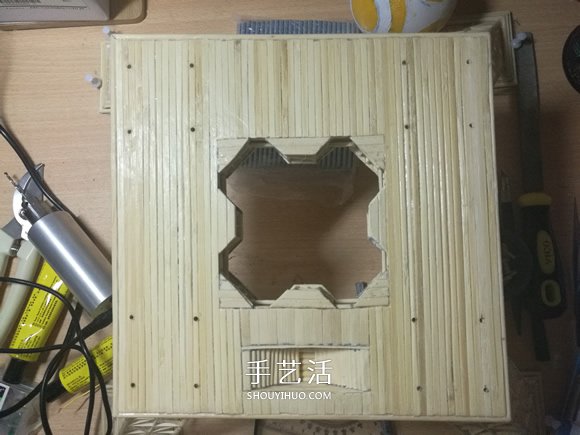

【DAY-09||2017-07-23】米字格（4）及鋪第一層地板

1.鋪第一層地板

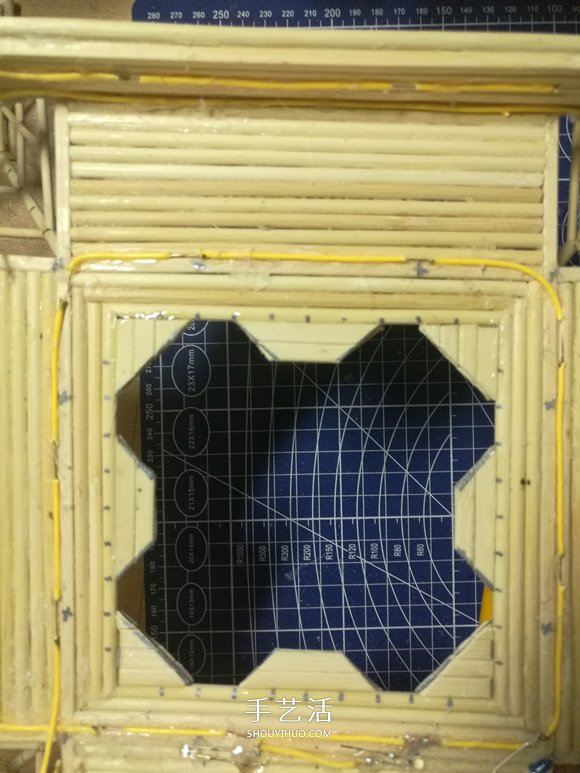

Step 1：填充框架內部

首先，把框架的內部大小填充為約100mm*100mm，樓主這里大約內嵌了3層直徑4mm竹簽

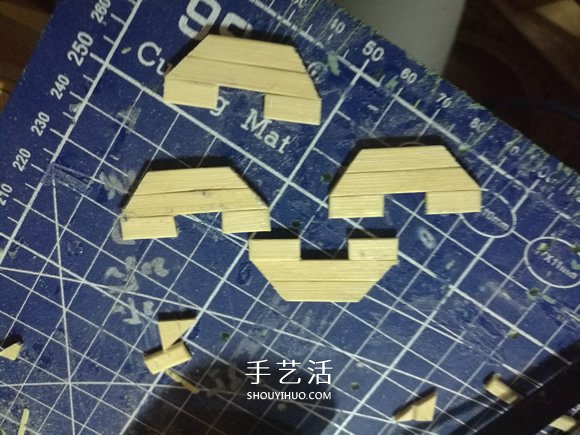

Step 2：準備竹片

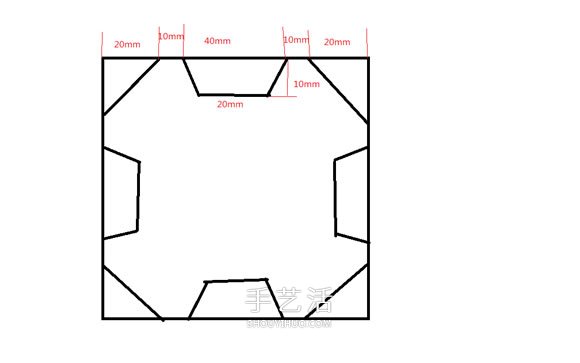

照著如下圖紙制作出相應的竹片形狀

?

Step 3：粘接竹片

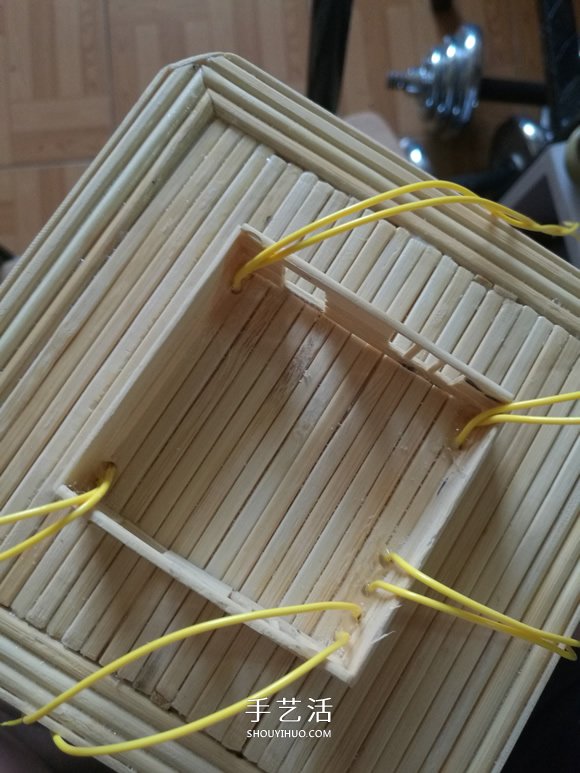

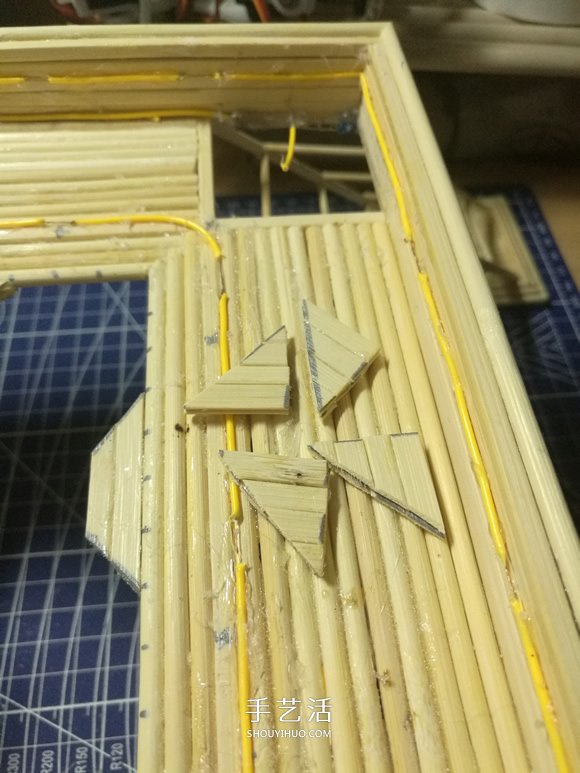

把上面粘接好的竹片粘到內框架的對應位置，如圖：

Step 4：搭立柱

在100mm邊框的四個角上分別搭建四根立柱，然后在其上粘接一個正方形圈，用來作為支架，支架搭上后的高度以剛好跟外圍加厚的第四層高度相同為宜

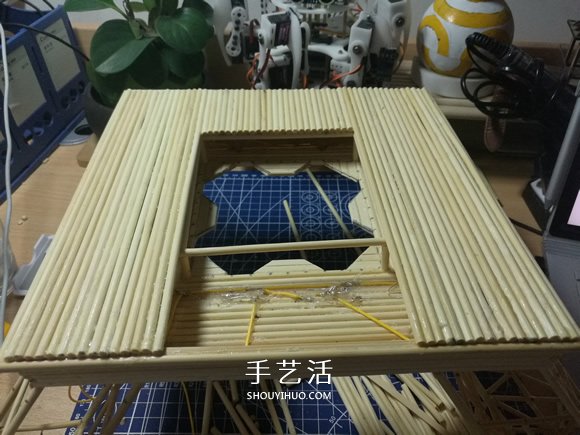

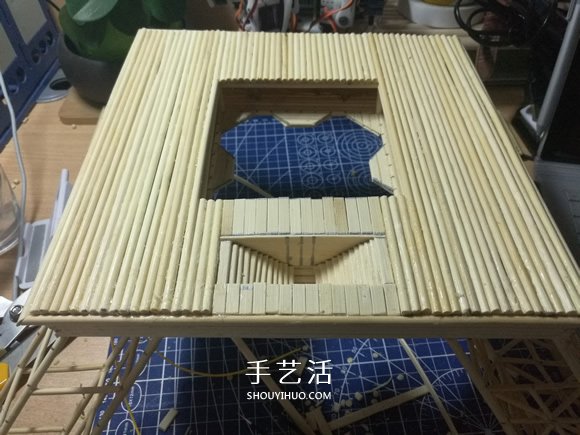

Step 5：鋪地板

參照下圖剪出相應長度的4mm直徑的竹簽鋪上去，使用膠水粘接，注意，這里竹簽的告訴可以稍微比包邊的一層略高，因?yàn)榻酉聛硇枰M(jìn)行打磨平整。鋪好后等待膠水固定。

2.完成米字格

在等待地板粘接牢固的過程中可以開始完成第四根立柱的米字格!

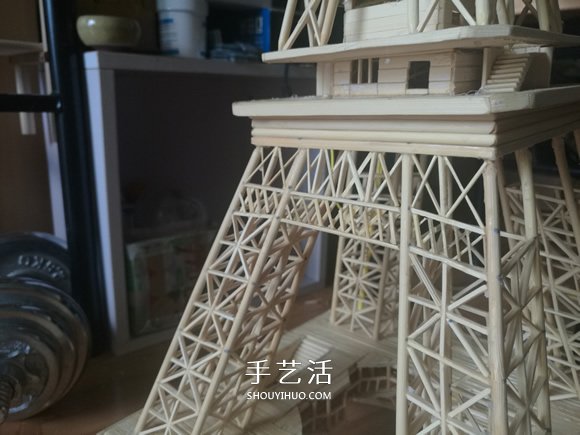

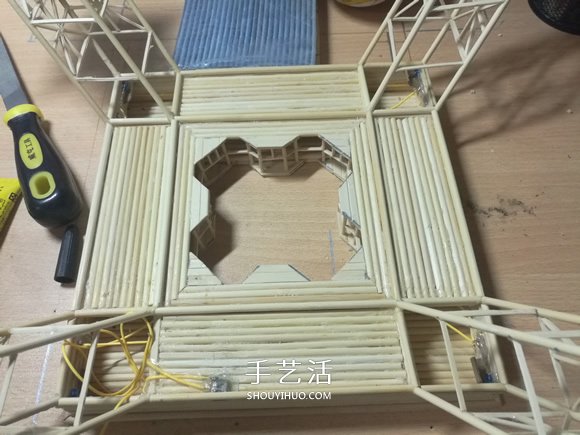

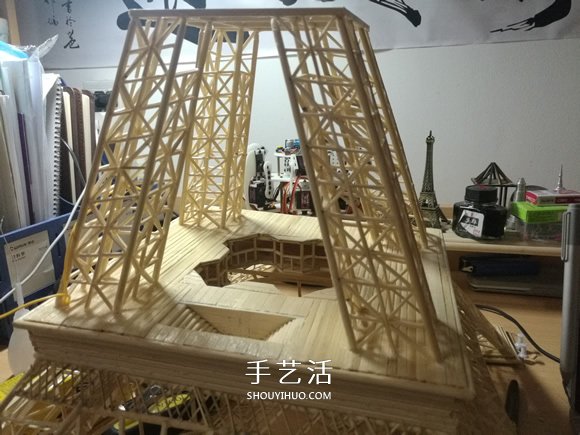

四根立柱完成后效果如下：

今天的內容先到此！

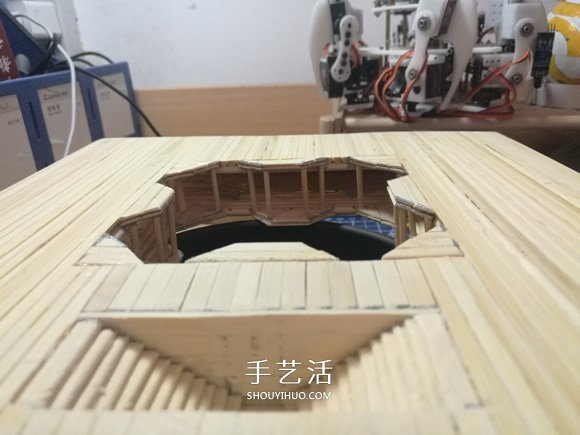

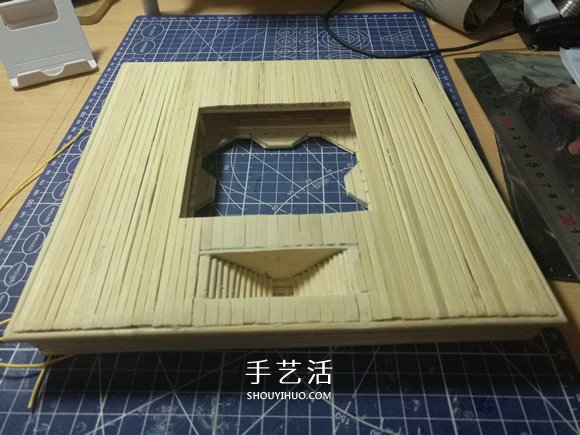

【DAY-10||2017-07-24】制作第一層樓梯

1.制作樓梯

Step 1：規劃樓梯長度，臺階數目

樓梯長度其實沒有特定要求，只是看個人喜好罷了。樓主這里選擇了在之前鋪設的地板基礎上兩邊各加三根橫梁為準，這樣樓梯長大概在70--80mm，寬度的話取了20mm;臺階數則依照你的斜度、臺階距離等來決定

Step 2：準備材料、切割粘接

考慮好樓梯的具體參數以后，就開始制作，首先按照自己的尺寸粘接出樓梯兩邊的兩塊擋板，接著切割出相應長度的臺階粘接上去，等待膠水固定后把樓梯放入框架內再用膠水固定

Step 3：填充空隙完善細節

把空余的部分使用竹片填完整，使用膠水粘接牢固，完成后如下

注：今天的內容很少，但是樓梯只做起來著實不便，大家要耐心

【DAY-11||2017-07-25】打磨地板

1.打磨地板

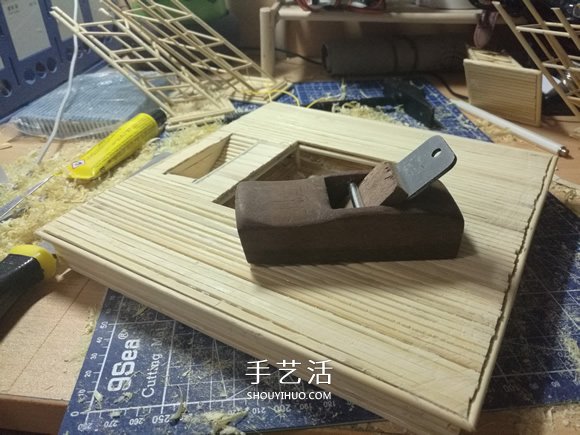

使用小刨子把地板打磨平整，打磨過程中注意用力不要太大，否則會導致底腳變形甚至破壞，樓主就是因?yàn)橛昧μ髮?dǎo)致底腳變形嚴重，因而拆了底腳重新粘接了一次。

調整好小刨子的刀片深度，慢慢打磨地板，這個過程比較有難度，大家要有耐心些，打磨標準以地板基本與外包邊齊平為準

今天的內容有些難度，大家需要耐心些慢慢完成！

【DAY-12||2017-07-26】制作第一層內走廊

1.制作走廊頂部支架

Step 1：準備支架

參照著底部支架的圖紙，制作出相應形狀的支架

Step 2：粘接支架

把制作好的支架粘接到地板的內框相應位置，等待膠水粘牢。

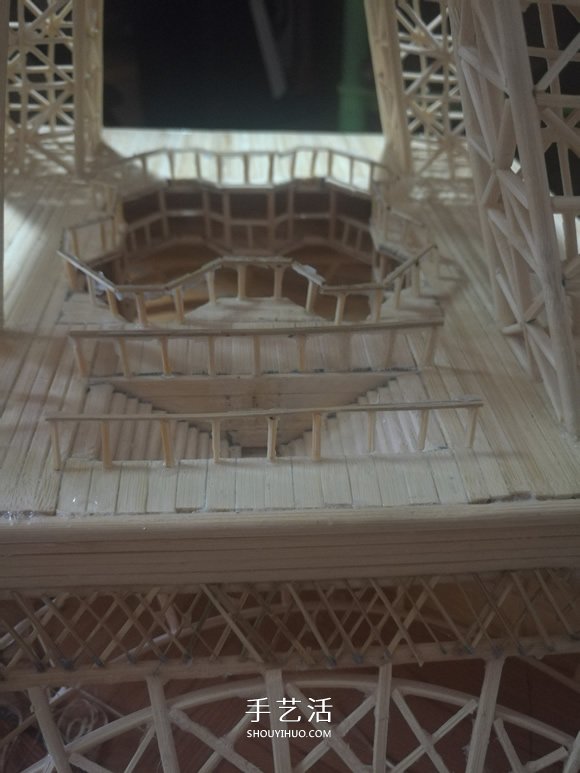

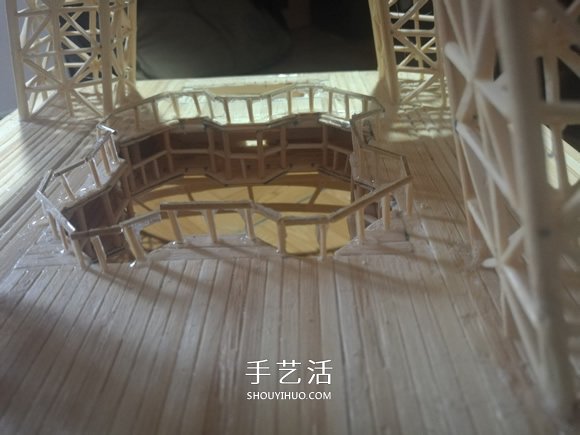

2.制作走廊護欄

Step 1：搭護欄立柱

如圖剪出相應長度的直徑2.5mm竹簽或者竹片按圖示位置粘接上去，因?yàn)榭臻g比較狹小，粘接的時候不甚方便，需要些耐心!

?

Step 2：完善細節

搭好立柱后，接著粘接橫欄及中間的小立柱

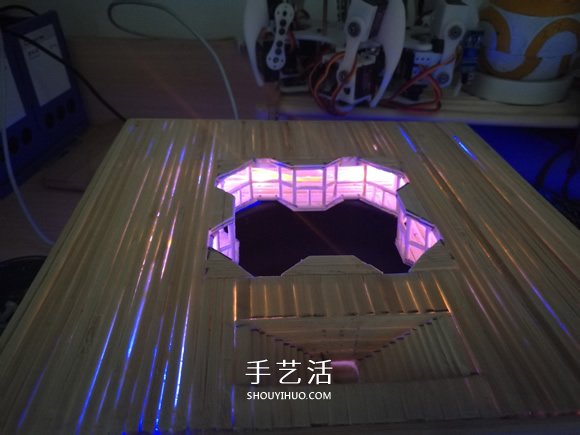

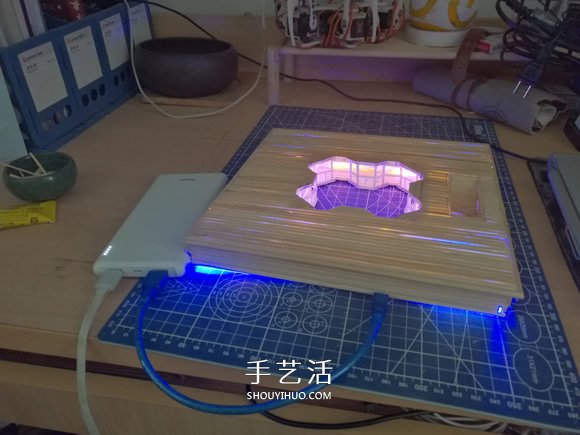

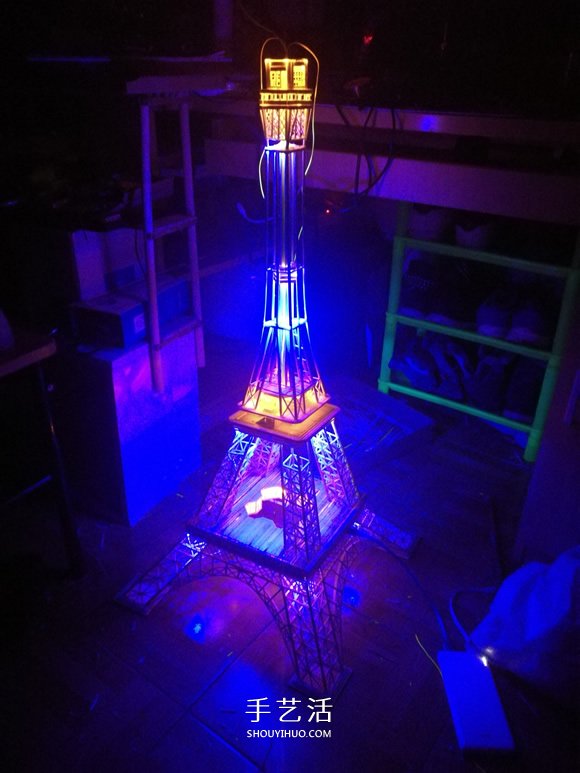

完成后可以打開LED燈看看效果，發現地板中間有漏光，需要修補一下

3.修補地板空隙

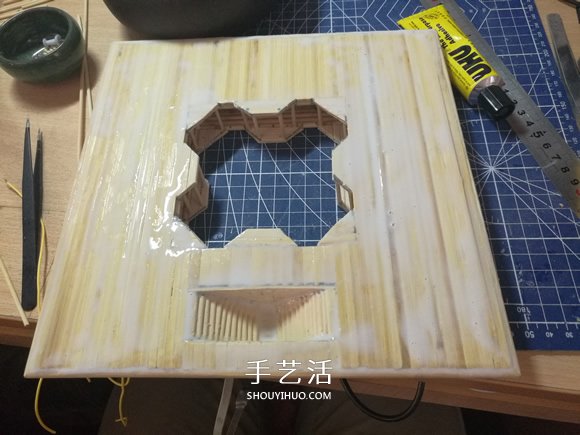

使用木膠在地板上均勻涂抹一層，縫隙比較大的地方可多涂一些，等待木膠干后再看看效果

木膠干后的效果：

注：如果木膠干后效果還是不好則可以再涂抹幾次！

今天就到這兒！

【DAY-13||2017-07-27】加遮光罩及粘接底腳

1.加遮光罩

觀察前面燈光的演示效果，發現盡管已經對縫隙進行了填補，但燈光仍舊會透過，因此這里考慮加入遮光板

加遮光板

使用硬紙殼剪出相應的大小，然后使用502粘到LED燈上，作為遮光板

2.粘接底腳

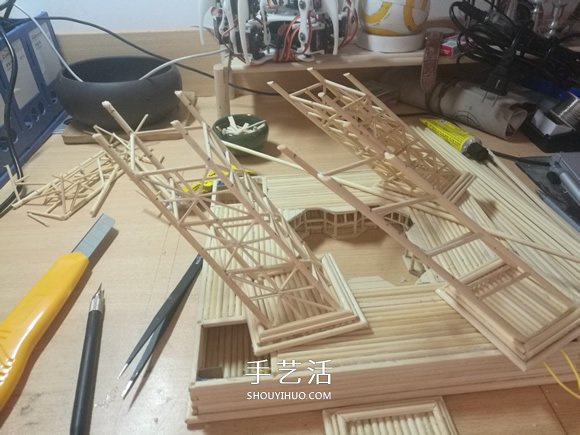

在遮光罩加好后，基本上第一層的平臺部分就OK了，接下來把之前拆下來的底腳粘上去

Step 1:粘接時使用原先的定位方法定位，等待膠水干后又繼續操作

Step 2:增加固定欄

在16個底腳支架位置使用橫梁定位，以增加其穩定性

今天的內容就到這兒！

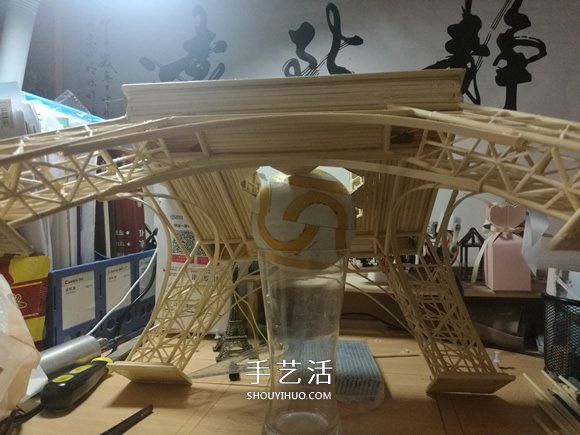

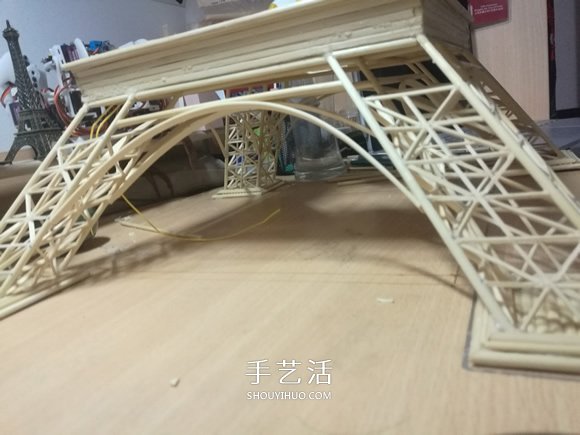

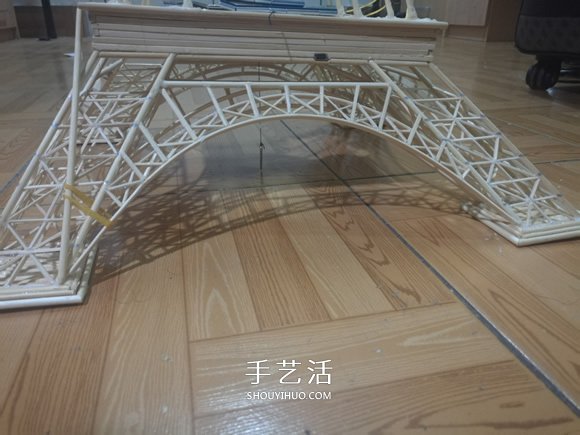

【DAY-14||2017-07-28】制作底部拱門（1）

1.制作底部拱門（1）

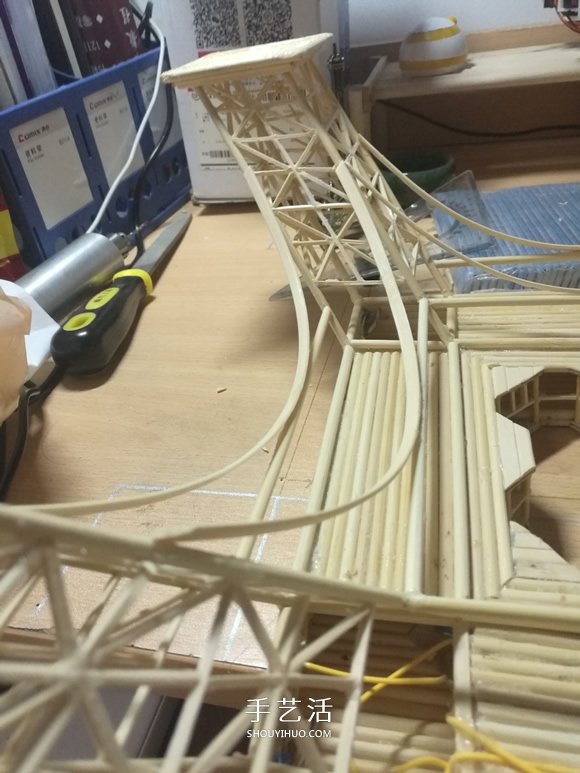

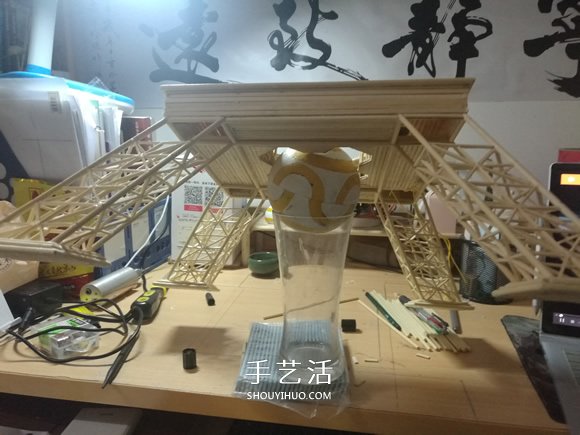

底部的弧門在制作時要注意先把底腳粘接在桌面上，否則彎曲的竹片會把底腳撐開!

今天先完成兩個拱門的制作!

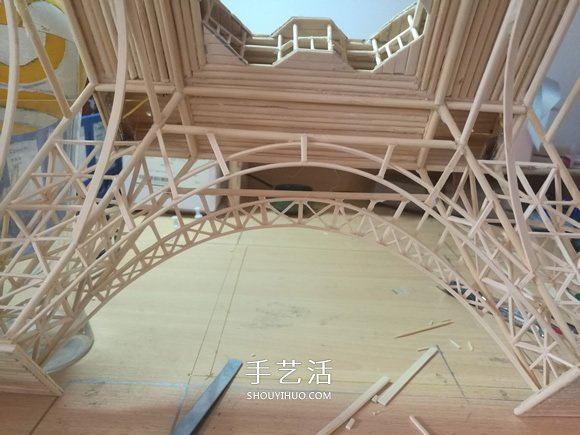

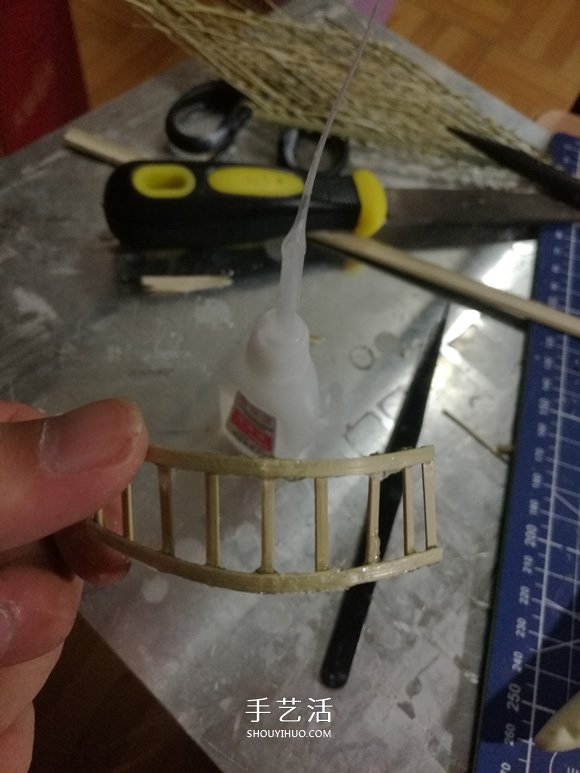

Step 1：搭弧拱

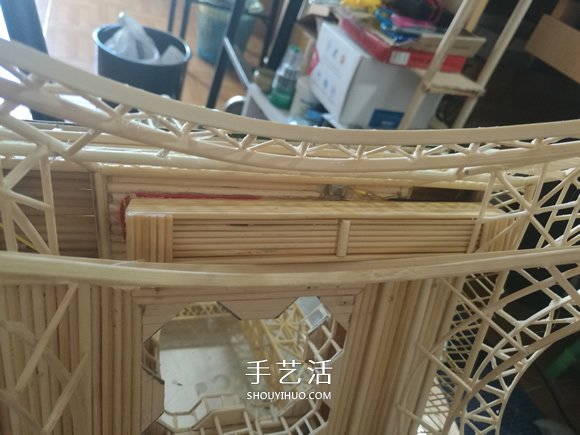

按照自己的實際尺寸剪出相應長度的竹片，然后使用502粘上去，注意，這里弧包括內外兩層，而且里外都是兩層

Step 2：制作拱門內的小格子（1）

【DAY-15||2017-07-29】制作拱門（2）

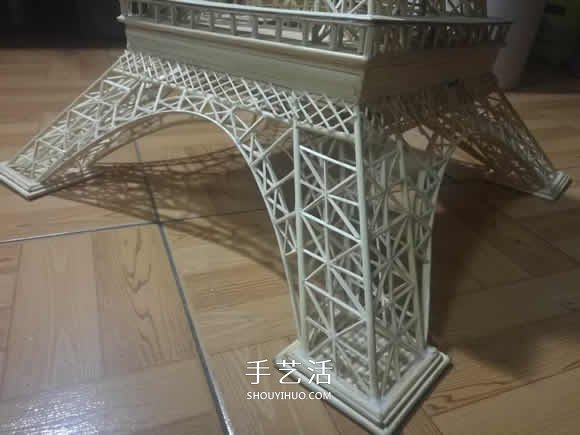

1.完善拱門

把前面沒有完成的拱門上的小格子做完，注意是里外兩層!這里比較耗時間，要有耐心!

【DAY-16||2017-07-30】制作第二層框架

1.制作第二層框架

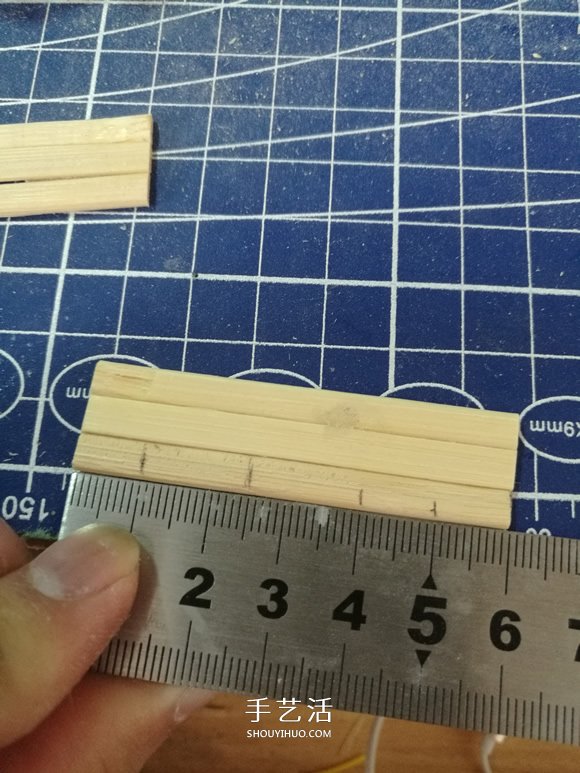

Step 1：制作框架

首先裁剪出長度118mm、邊長4mm的方形竹簽4根，粘接;然后按照四周小正方形27mm的寬度，裁剪出相應長度的竹簽完善內部

Step 2：鉆孔

在框架粘牢后，使用鉆頭在竹簽交叉處一共打出16個孔。然后在一層地板上也用鉆頭打出16個孔，打孔的位置為距邊10mm，寬度30mm

?

Step 3：搭框架

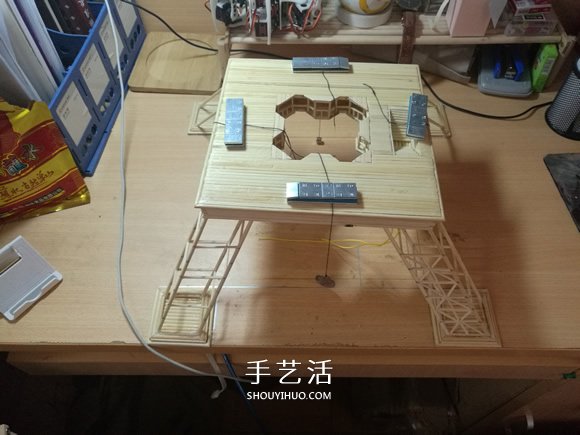

剪出長度為170mm的支架16根，兩頭都削尖一些，然后進行搭建，使用前面說的鉛錘方法進行定位，保證框架位置正確。

注意：這里要注意打孔的時候要多打一個，用來將一層的線接上來，請細看圖示兩根線位置！

上圖中線的作用是對框架的位置進行定位!

注：支架需要較長時間固定，最好等待一個晚上！

今天就到這兒!

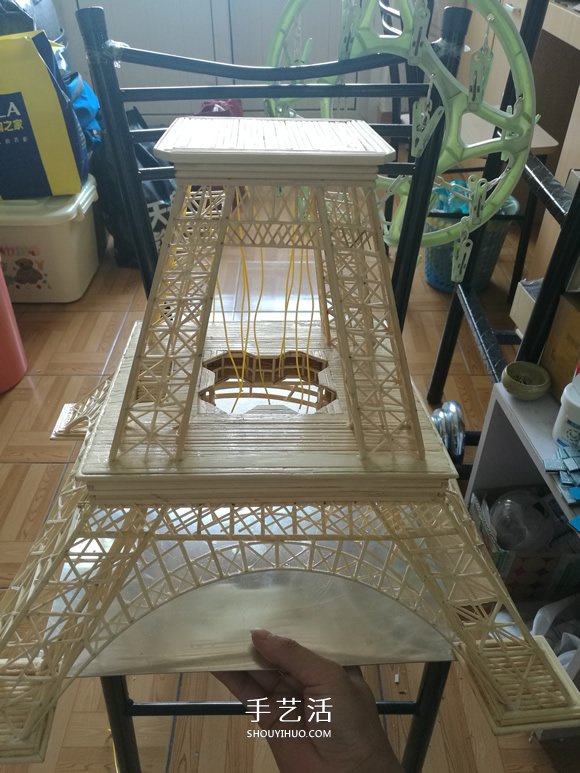

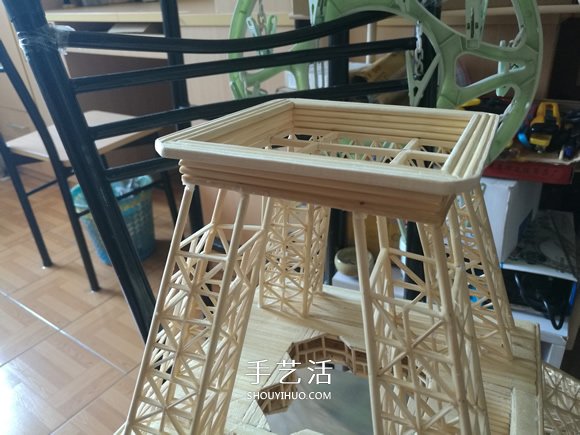

【DAY-17||2017-07-31】制作第二層米字格（1）及第二層加厚框架

1.加厚框架

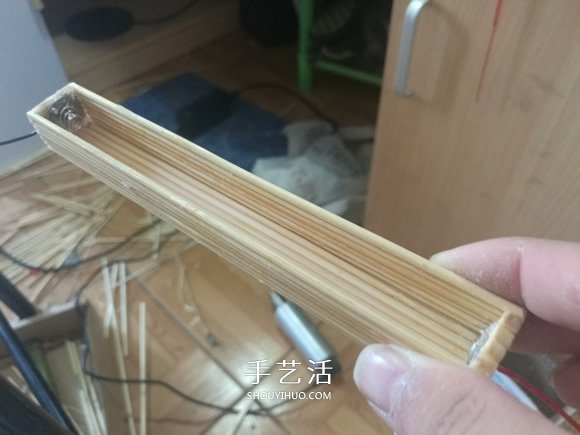

Step 1：加厚框架

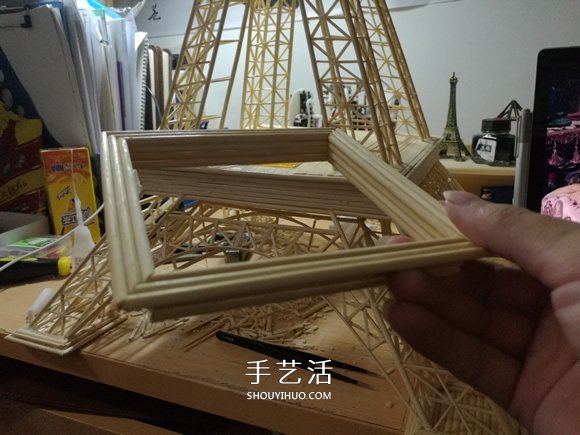

首先按照第二層上框架的尺寸制作出4個方形框，粘接在一起，然后在第四層外圍包邊兩層，如下圖

Step 2：切腳及包邊

先把包邊的四個角切去

?

切去后使用竹片進行包邊

Step 3：搭地板支架

加厚工作完成后，把其粘接到框架上，然后按照一層的思路，制作四根立柱，在立柱上搭兩根橫梁，用來支撐地板，這里橫梁的高度以與框架第四層相平齊為宜

今天先到這兒！

【DAY-18||2017-07-01】制作第二層米字格（1）

1.制作米字格（1）

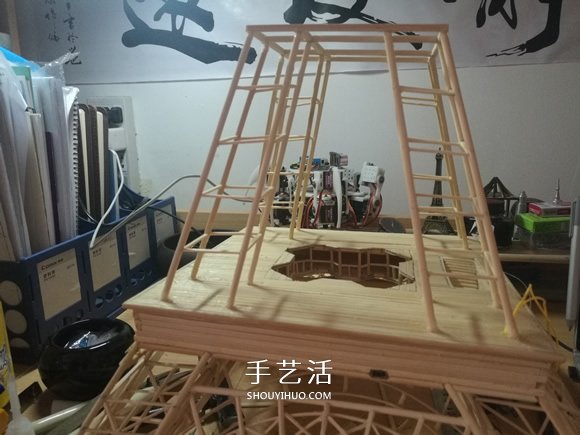

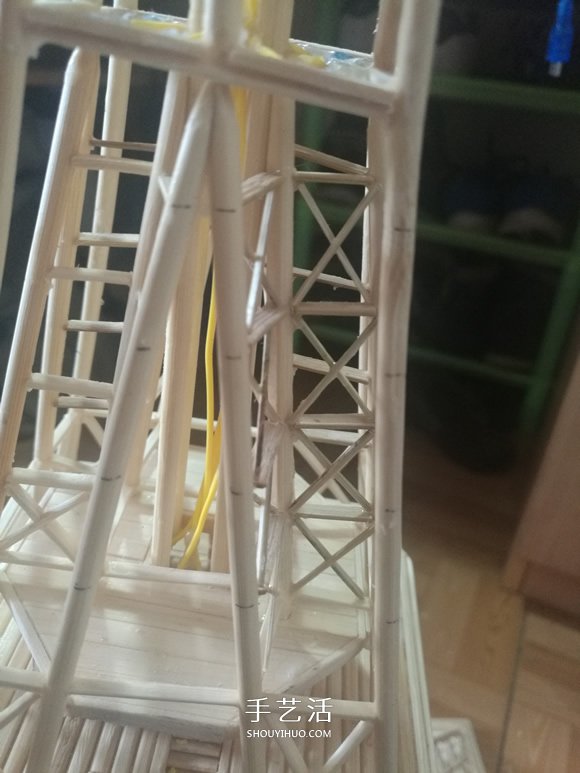

Step 1：裝橫梁

按照42mm的間距，從下往上劃分出四份，然后使用竹片搭橫梁

Step 2：制作米字格

按照第一層的制作方法，將其中兩根柱子的橫梁上米字格完成

【DAY-19||2017-08-02】制作米字格（2）及第二層電路設計

1.設計電路

Step 1：電路設計

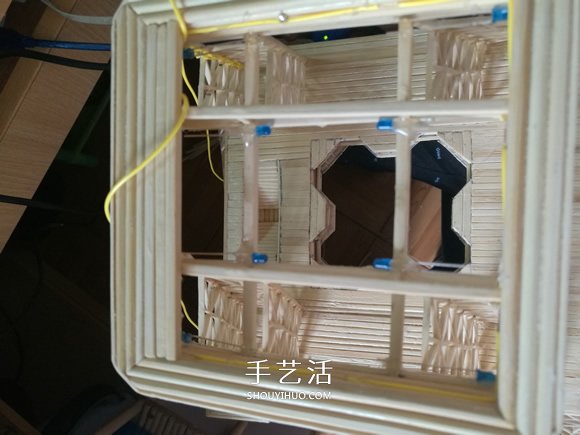

有了第一層的基礎，第二層就方便多了，樓主的做法是在八個角上放置8個藍燈，這里需要注意的是電路仍舊按照一藍一黃串聯的思路進行，而這里只有藍燈，因而需要把所有的燈留出一根線等待到上一層跟黃燈串聯

安裝完成后務必測試一下是否正常

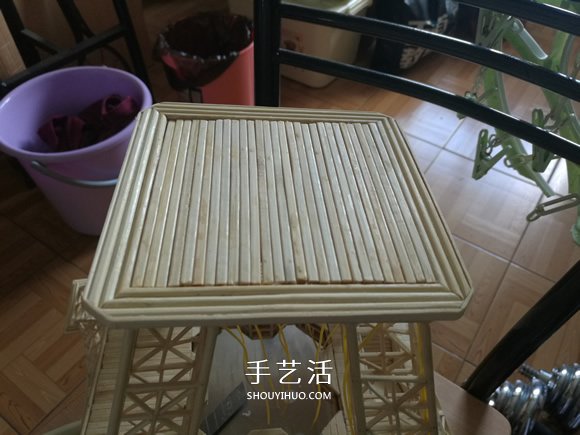

Step 2：鋪地板

接下把地板給鋪上

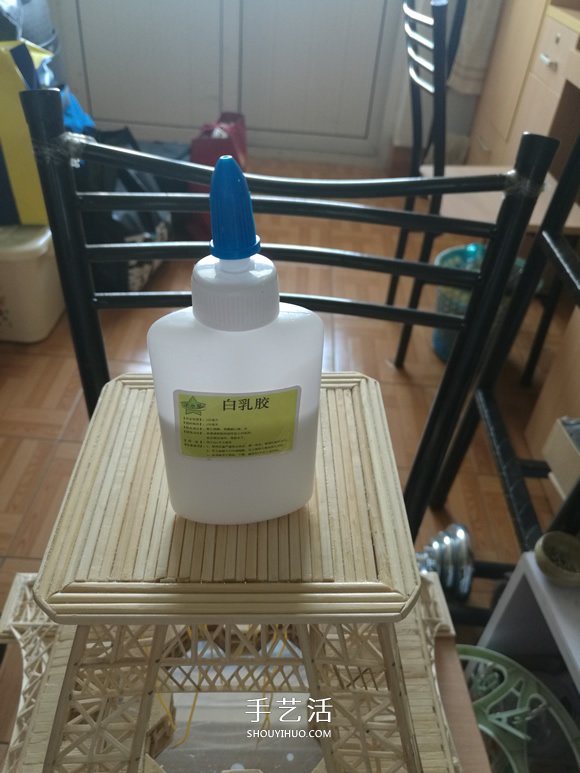

使用小刨子打磨平整，然后用白乳膠填補空隙

?

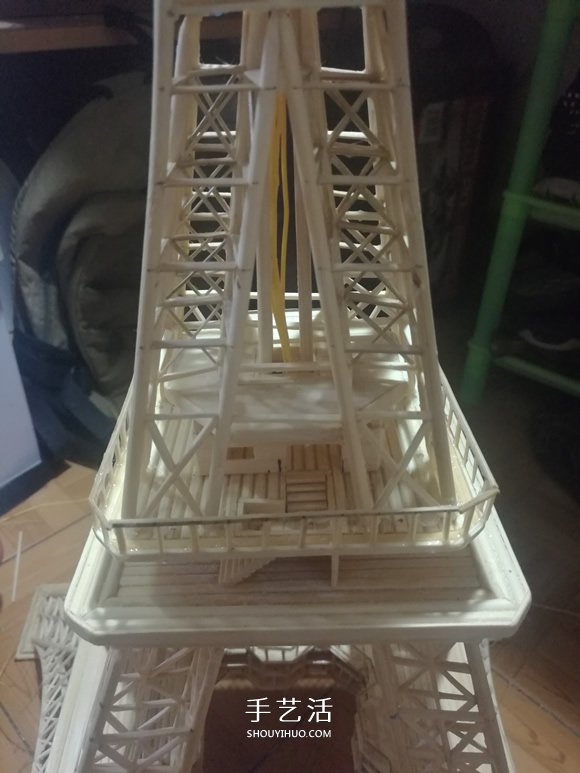

2.完善米字格

接下來按照前面的方法把第二層神諭的米字格完成，這部分比較簡單，但也很考驗?zāi)托?

今天就到這兒！

【DAY-20||2017-08-03】完善米字格（1）

【DAY-21||2017-08-04】完善米字格（2）

前面樓主雖然說把米字格完成了，但實際在制作過程中因?yàn)榧?xì)節問題及自己覺得不滿意，還是多多少少有部分拆了重做，因此額外花了兩個晚上，也算是放松一下!同時也對之前所做的一些細節進行修補。

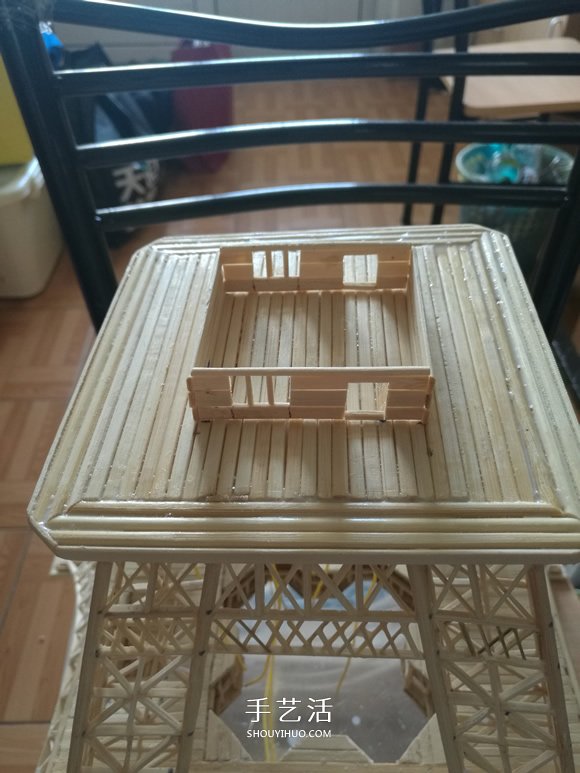

【DAY-22||2017-08-05】制作第二層第一個小房子及布置電路

1.搭房子框架

房子的高約為10mm，長寬為60mm

Step 1：制作框架

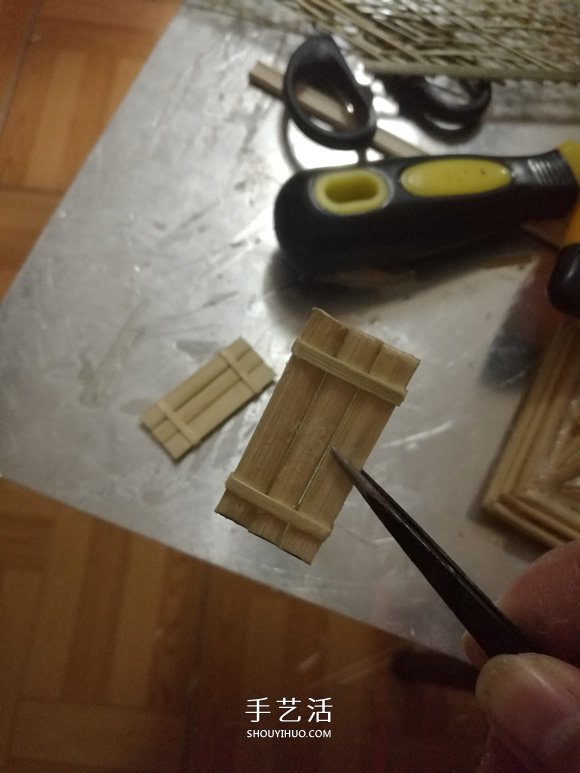

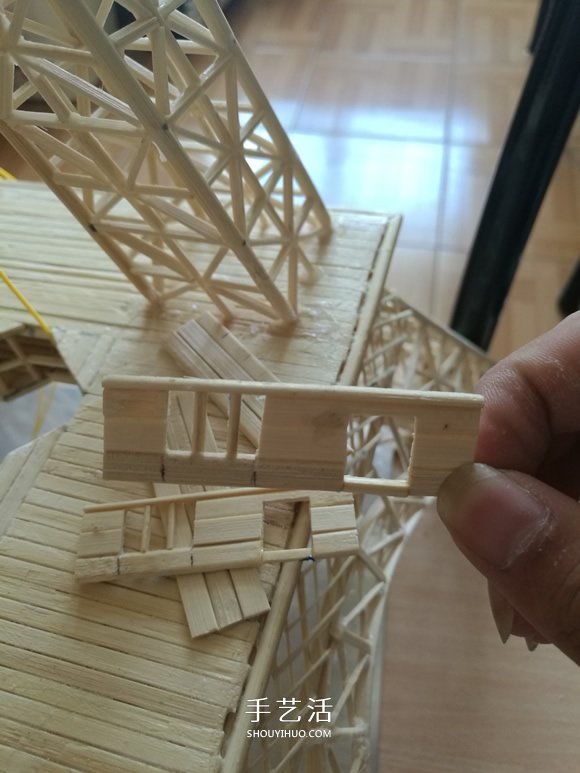

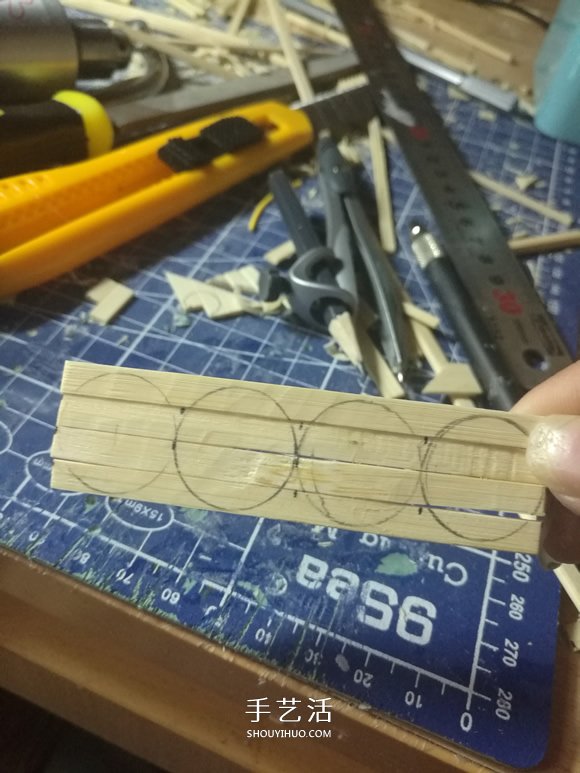

首先剪出5mm寬、60mm竹片一共8片，每兩片粘接起來，然后在其中兩片上分別做出門和窗

Step 2：粘接房子

把剛才做出來的房子框架粘上去，粘接的位置為正中即可

2.布置電路

Step 1：引線

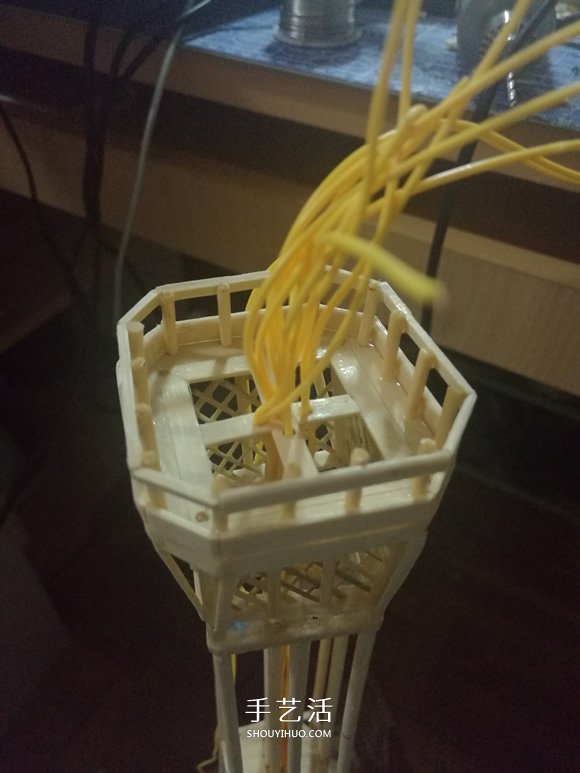

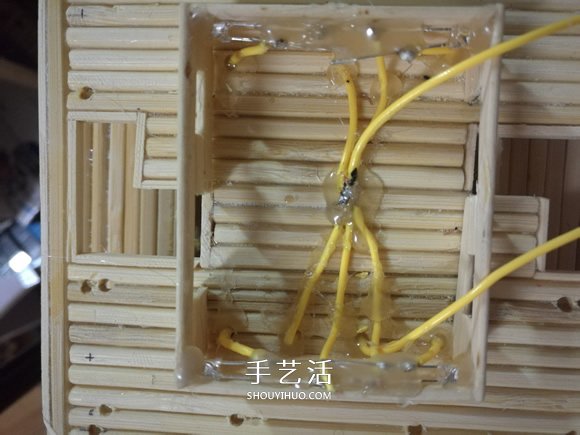

在房子的四角打孔，把其下面的8個藍燈的負極線和總線的正負極線引上來

Step 2：焊接黃燈

在房子的四角焊接四個黃燈，與剛才的藍燈的其中四個分別進行串聯再以并聯方式接入總線。藍燈的另外四根引線繼續留著

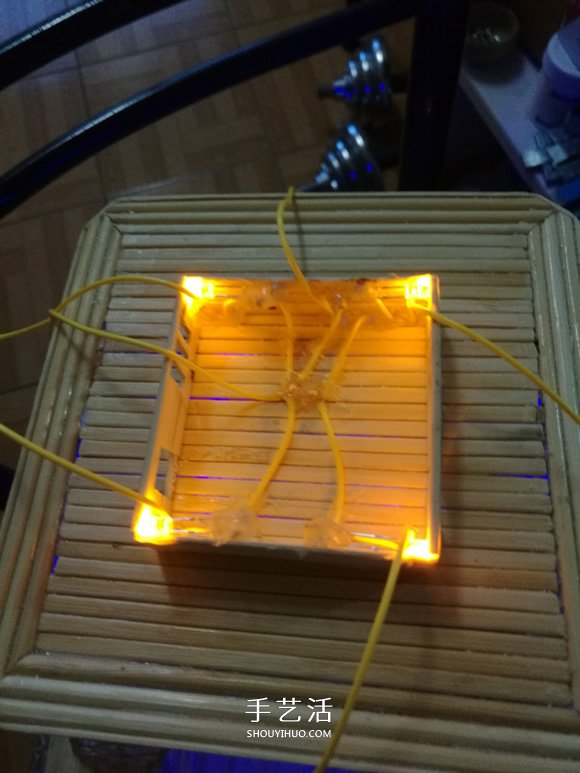

焊接好后測試一下效果

注意:這里的黃燈是與前面的四個藍燈串聯，因此測試時要同時看藍燈是否正常!

今天的內容就到這兒！

【DAY-23||2017-08-06】制作第二個小房子及布線

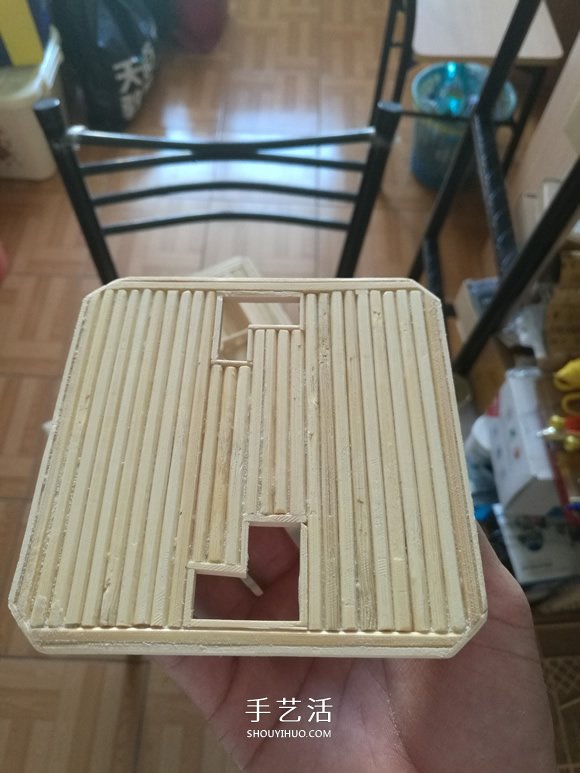

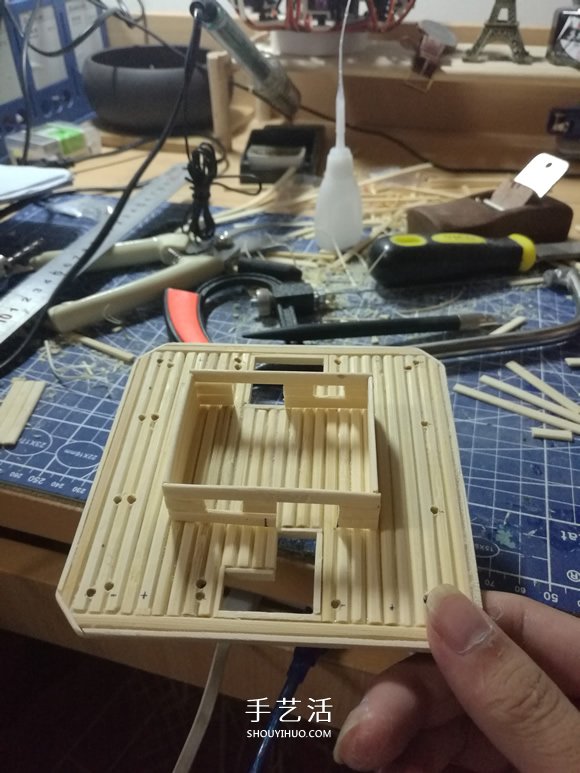

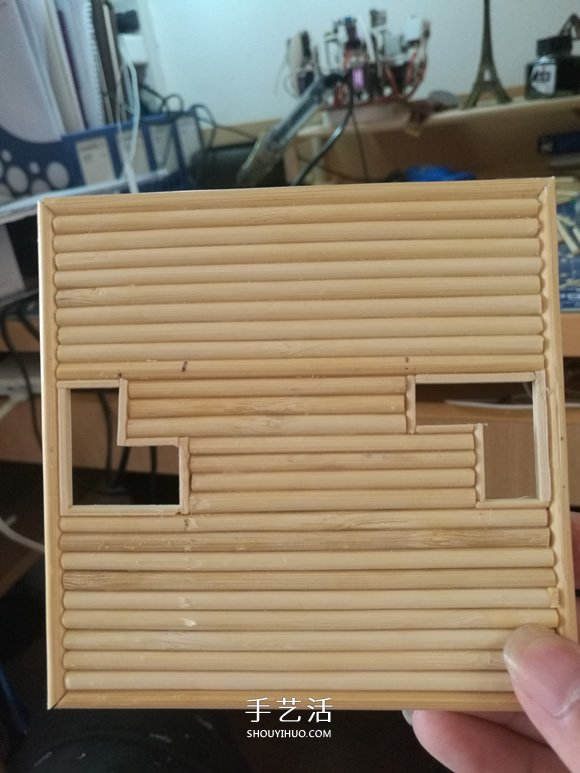

Step 1：制作地板

按照110mm的寬度制作出一個方形框，注意留出樓梯的位置，樓梯寬度大約15mm，兩個樓梯拐角為地板一半寬度處

Step 2：包邊并打磨平整

接下來把地板的四個角切除，然后為其包邊，同樣對樓梯處也進行包邊

使用砂紙和小刨子將地板打磨平整

?

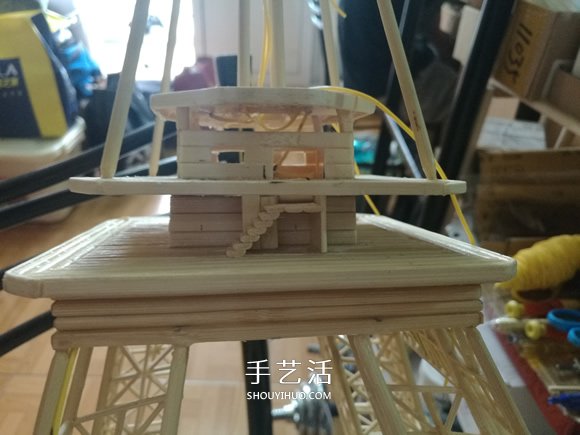

Step 3：制作2層小房子

按照寬45mm、長60mm的尺寸剪出5mm寬的竹片一共12根，然后做出門和窗，粘接到地板上

Step 4：布線

依舊按照前面的小房子一樣，在四腳位置打出四個孔，把前面留的四根藍色燈負極線和總線引上來

在房子四角焊接黃色的LED，這里使用前面引上來的四根藍色LED燈線分別與黃色LED燈串聯再與總線進行并聯，到現在為止，之前的8根藍色LED線已經用完，只剩下兩根總線

【DAY-24||2017-08-07】制作房頂及房頂燈布線和制作樓梯

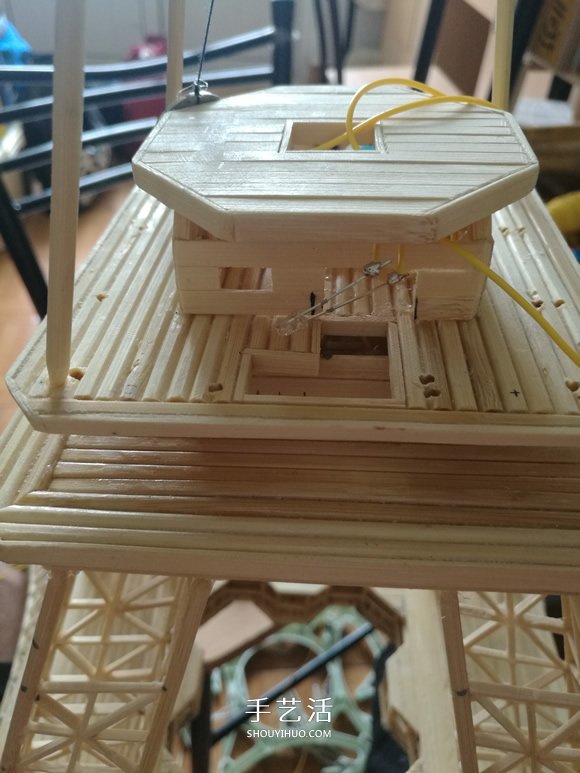

Step 1:制作八角房頂

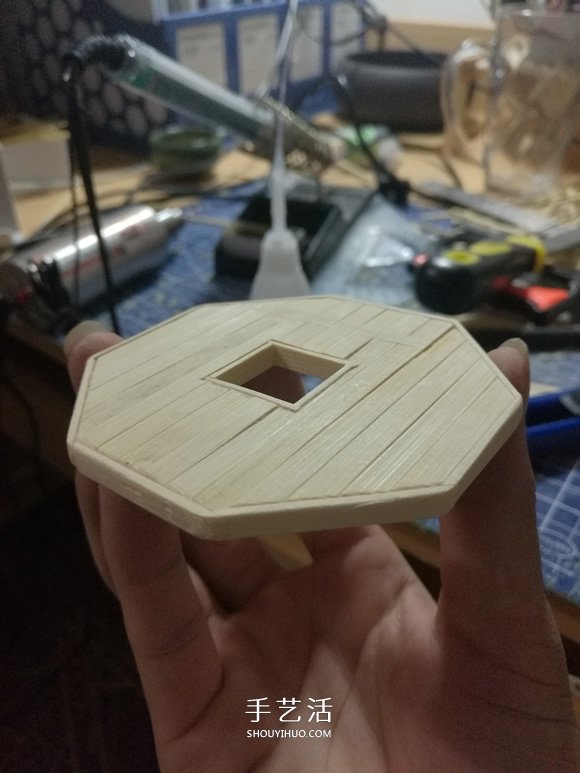

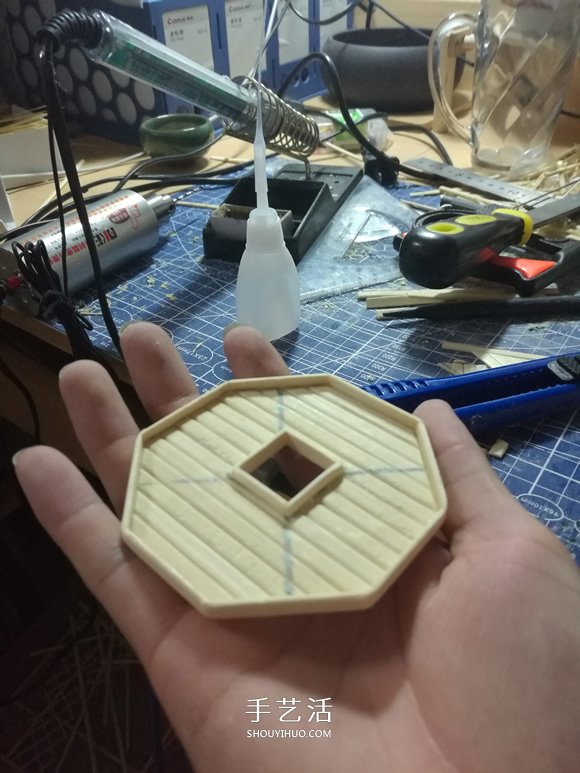

剪出長度75mm、寬5mm的竹片足量，然后按照75mm的尺寸粘接出方形蓋，在中心開一個20mm的方孔，接下來每邊切割20mm，然后包邊

使用砂紙打磨平整

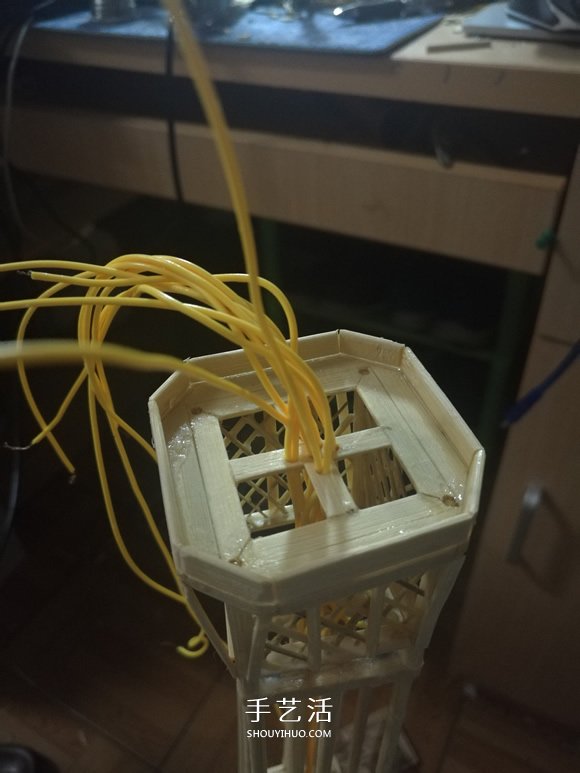

Step 2：房頂燈布置

在八角房頂接近樓梯的兩個邊上分別布置一個黃燈，用來作為樓梯的照明燈，注意，這里的黃燈仍舊采用一藍一黃串聯方式，因此需要把兩根負極線留出來引到后面使用

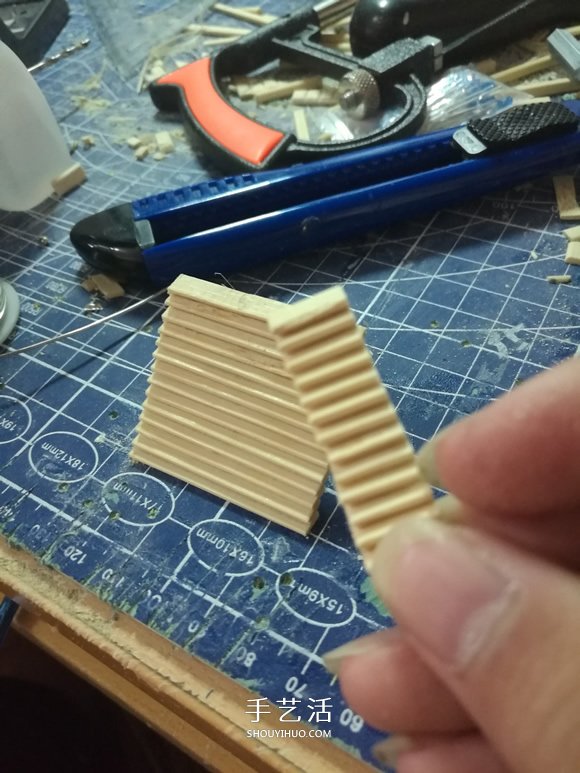

Step 3：制作樓梯

首先使用5mm寬的竹片搭出臺階，然后按照相應的寬度裁剪出來

把樓梯裝入.這里需要些技巧，也要有耐心，需多裝幾次方能裝得漂亮

今天先到這兒！

【DAY-25||2017-08-08】重設房頂燈及制作網格

1.重置房頂燈

昨天雖然說了焊接房頂燈的事宜，但后來樓主發現接線時可能有短路，因此一個燈被燒壞了，因此樓主只好再次焊接，這里因?yàn)槲恢脴O為不方便，因此焊接花費了不少時間

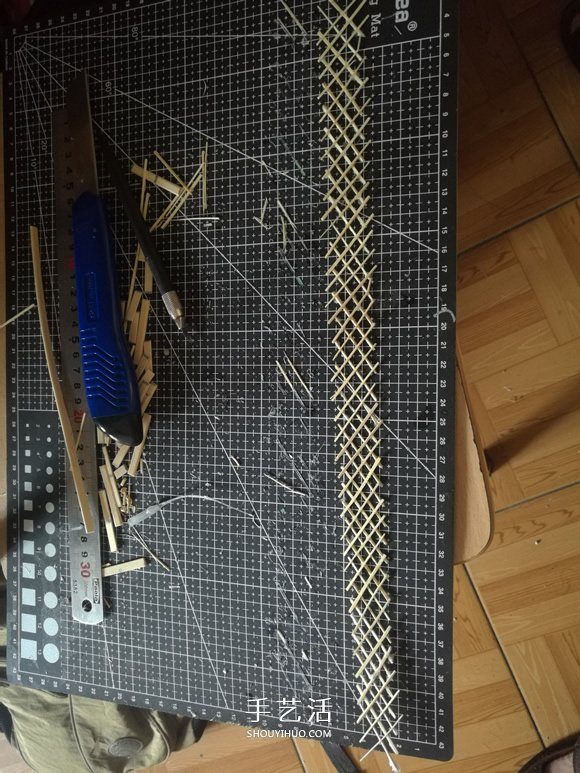

2.制作竹簽網格

趁著焊接完畢后的空隙時間，樓主又做了一片需要在一層中用到的網格。這個網格主要是用在一層的框架下方內部位置

Step 1：準備竹簽

首先需要把竹簽或者竹片劈成1mm左右的細棒

Step 2：粘接

按照45度的傾斜度把劈好的竹簽粘接起來，粘接時注意要保證每個位置都粘接到，不然之后使用時裁剪時會斷開

今天先到這兒！

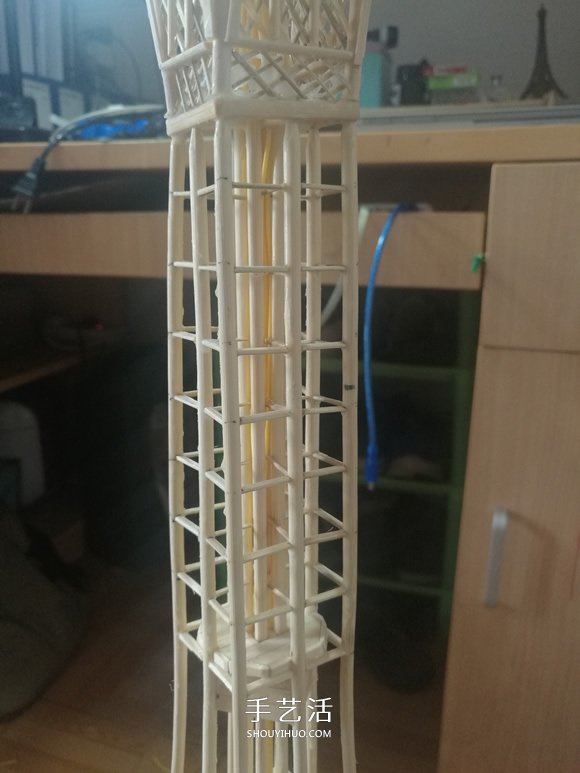

【DAY-26||2017-08-09】搭第三層立柱

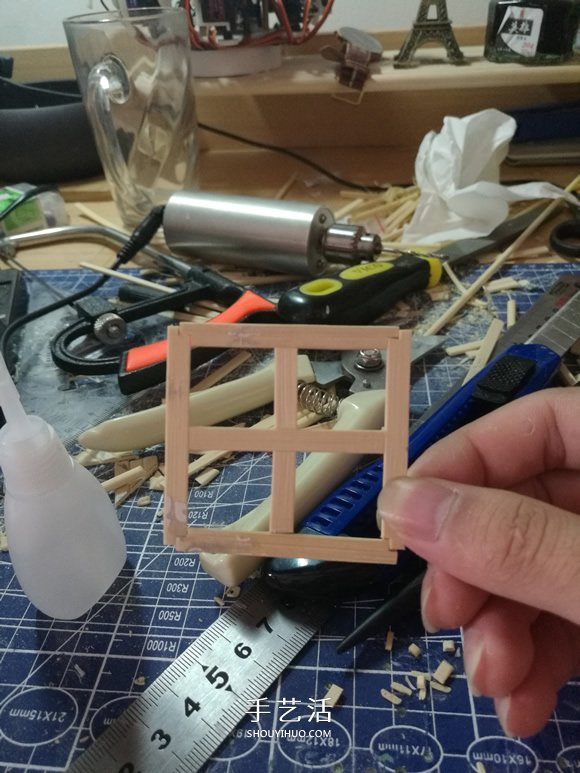

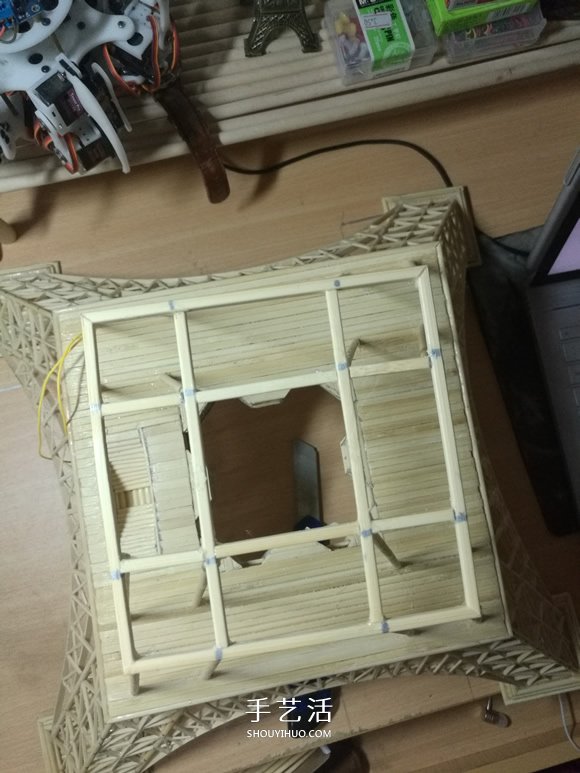

Step 1：制作框架

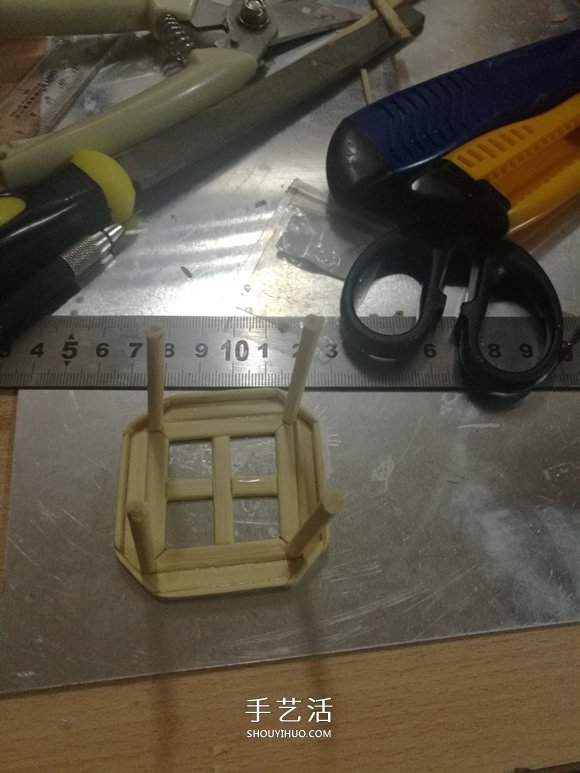

首先按照40mm的寬度剪出4mm邊長的方形竹簽4根，按照45度斜角相接，然后在中間加入橫梁，待粘接至牢固。

Step 2：制作限制框

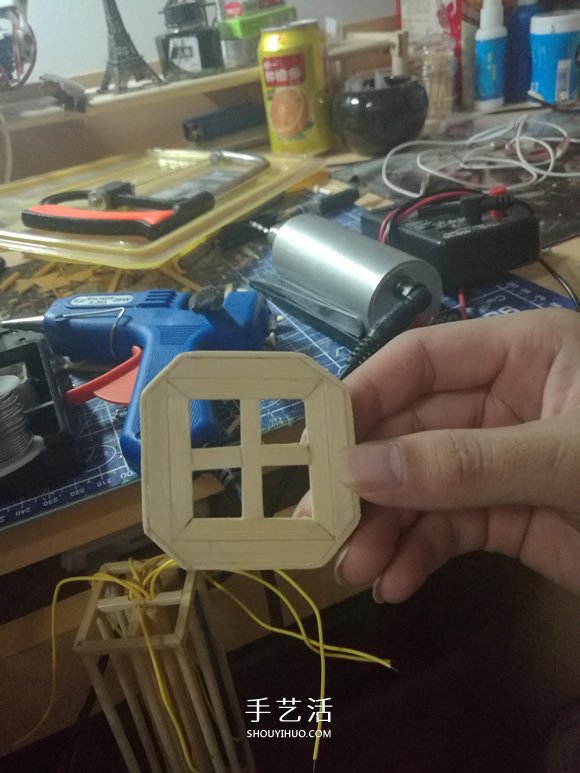

剪出長度50mm框5mm的竹片，然后按照外邊測量寬50mm的尺寸粘接，添加中間橫梁，然后在四個角上開四個小口

Step 4：搭立柱

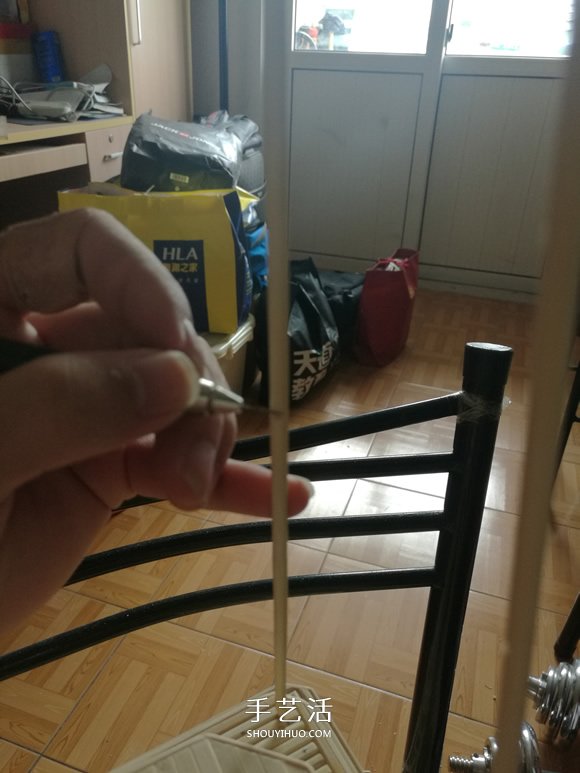

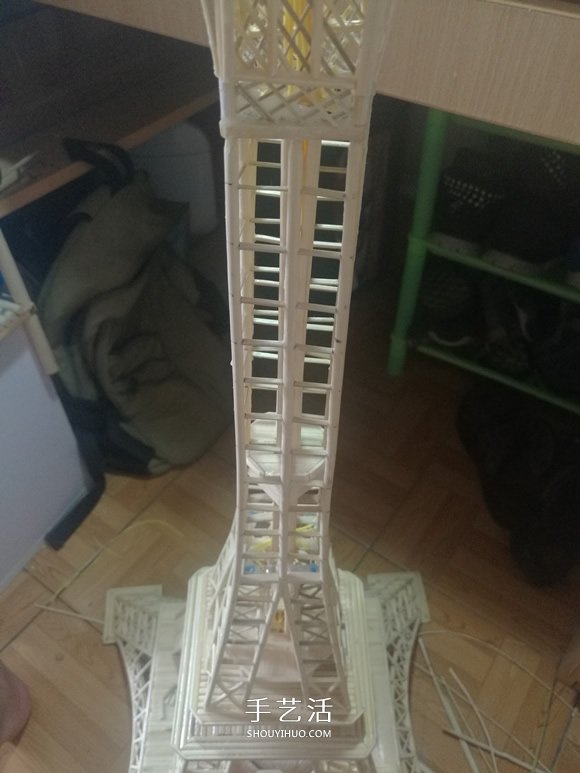

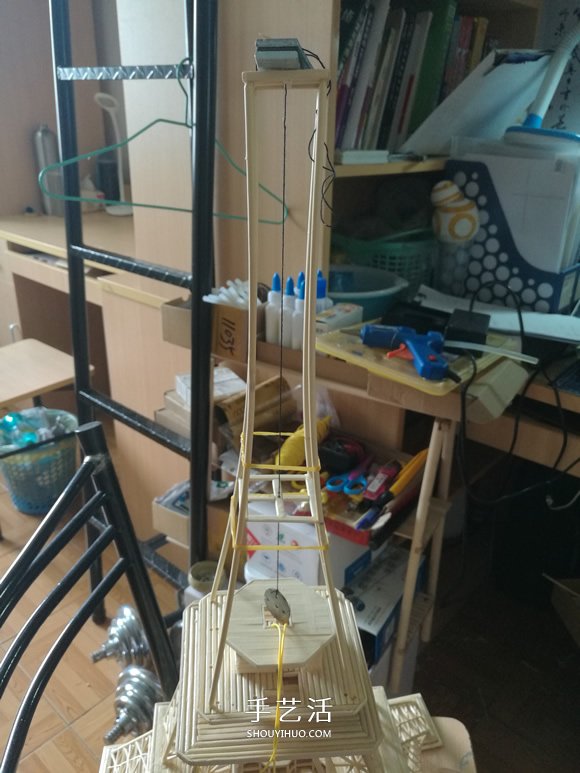

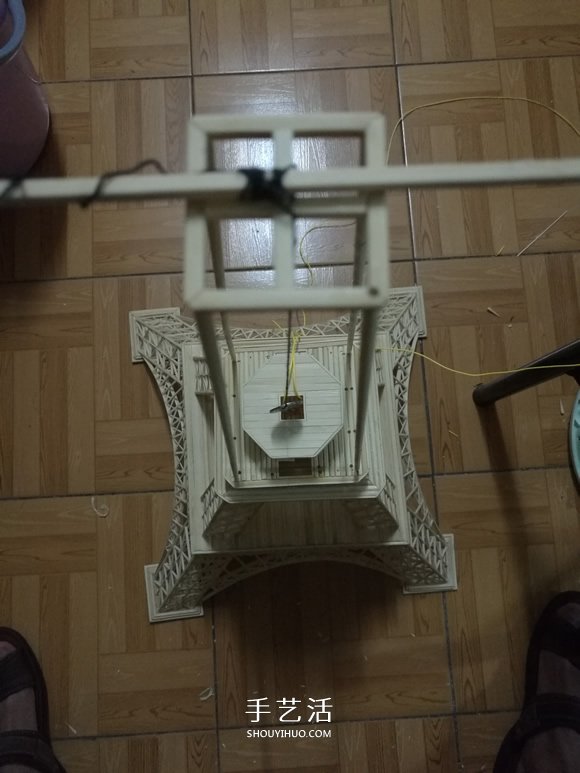

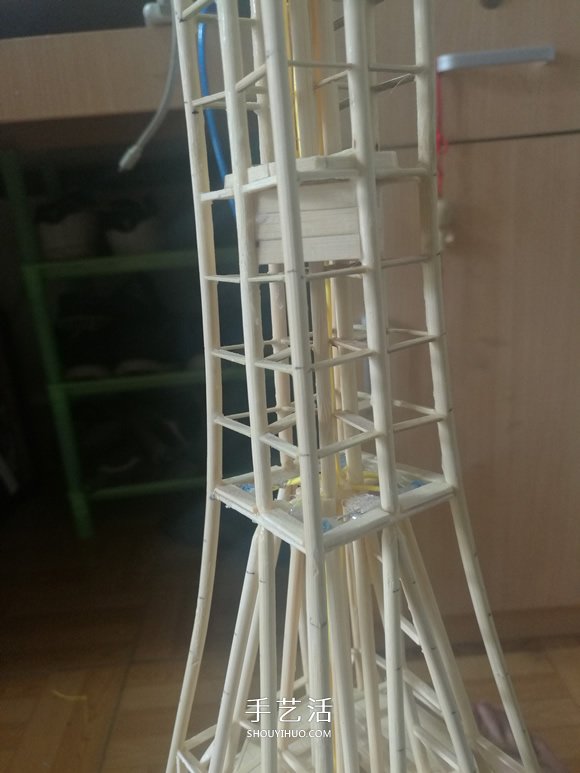

剪出長度為370mm的直徑4mm竹4根，將兩頭削尖。使用鉆頭在剛才做出的兩個框架上分別打出9個孔(不打穿)，在地板的距邊10mm處也打出孔。在立柱的130mm高度位置分別刻出刻痕。

然后進行粘接，使用鉛錘定位，保證位置正中

將固定的框架粘到刻痕位置，使用橡皮筋固定

依舊使用鉛錘定位

等待膠水粘牢！

今天先到這兒！

【DAY-27||2017-08-10】制作細網格及完善第二層細節（1）

今天樓主想讓膠水固定再牢一些，因此沒有接著往下進行，而是轉到完善前面的細節方面

1.制作細網格

按照前面粗網格的方法，準備好竹纖，然后使用502膠水粘接，只是，這里的竹簽要更細，密度也更高一些。這里制作的網格主要用在第二層的細節上

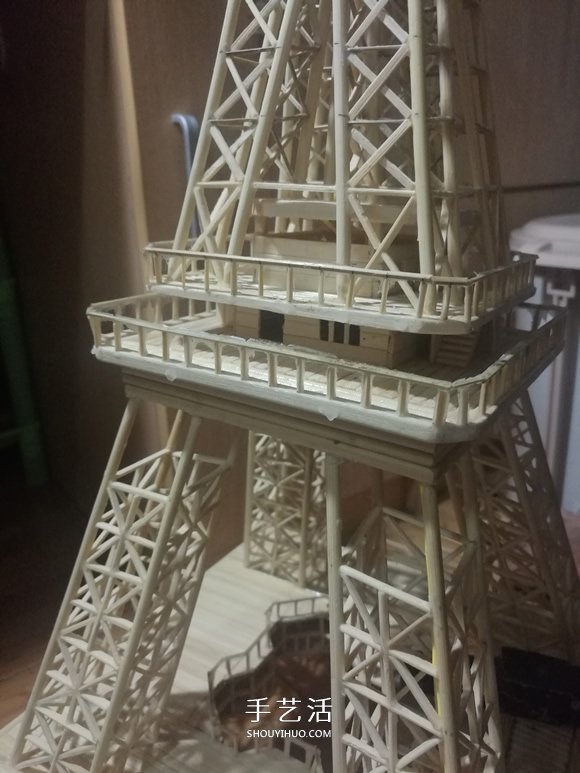

2.完善第二層細節（1）

剩余的時間樓主把第二層的有些細節完善了下

?

今天先到這兒！

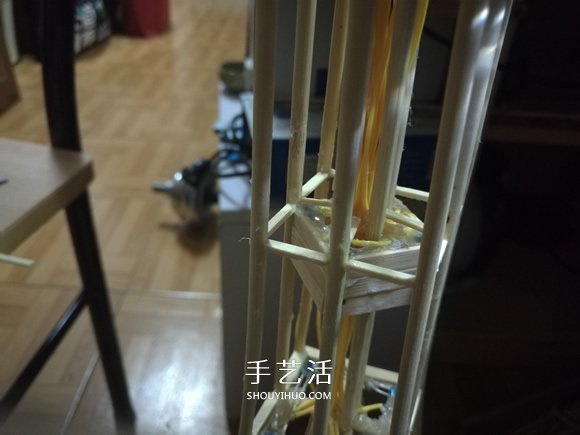

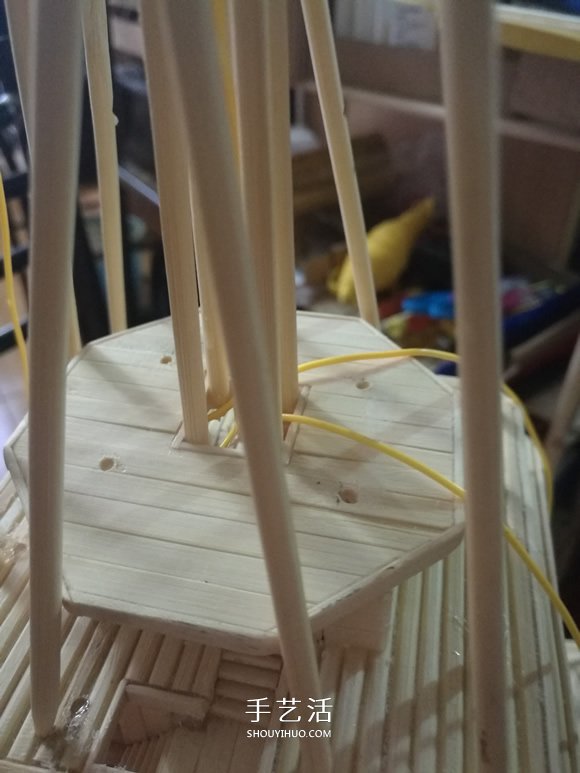

【DAY-28||2017-08-11】搭中間立柱及焊電路

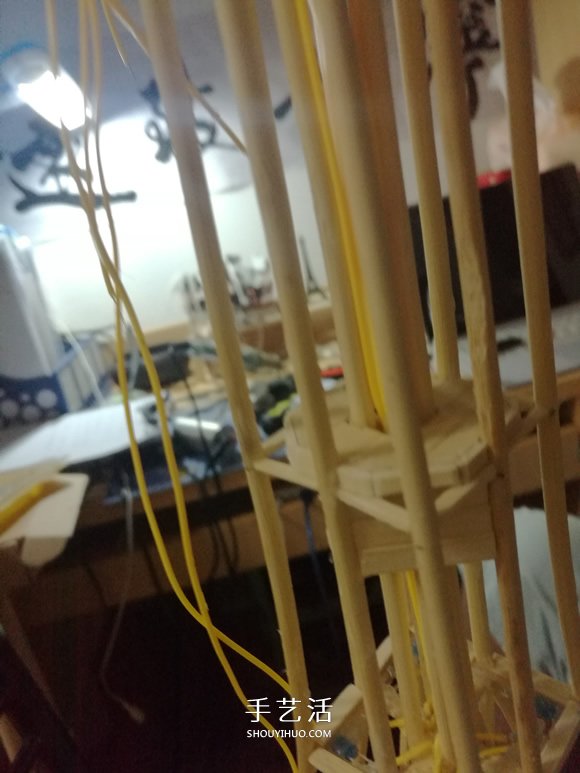

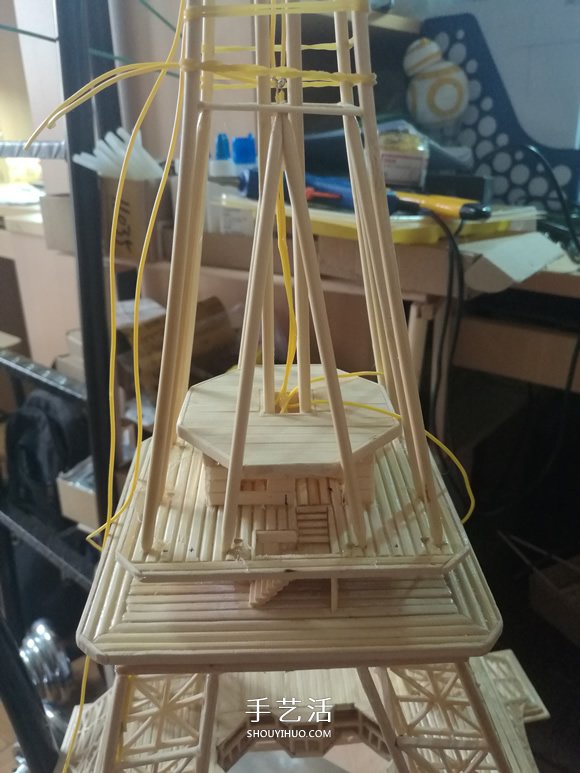

Step 1：搭中間立柱

在八角蓋上打出四個孔，在其下地板上也打出孔，然后搭立柱，如圖：

Step 2：焊接一級電路

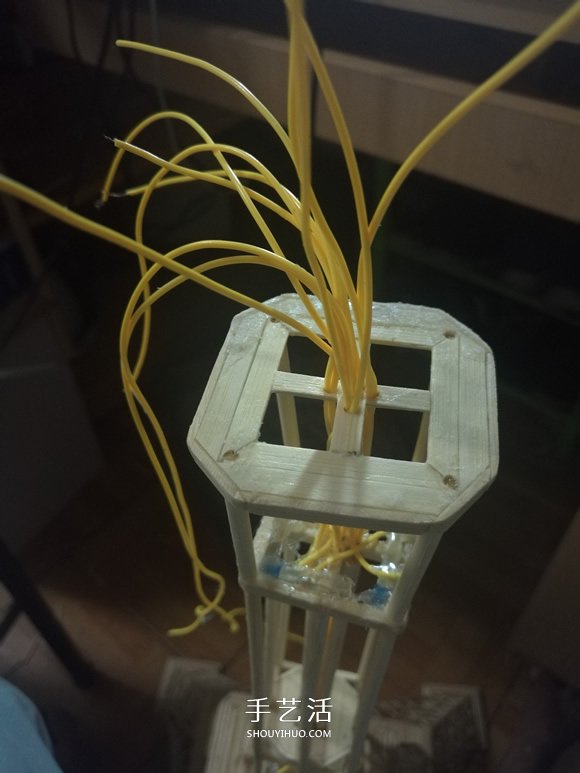

在固定角位置四角分別焊接一個藍色燈，電路邏輯同前面，留出負極接口

搭立柱雖然難度不大，但是因?yàn)槲恢迷絹碓姜M窄，焊接電路越來越困難，這里花費了不少時間，大家焊接時千萬注意不要把電焊太靠近LED，否則極易燒壞LED。焊接完形后使用熱熔膠固定

今天的內容先到這兒！

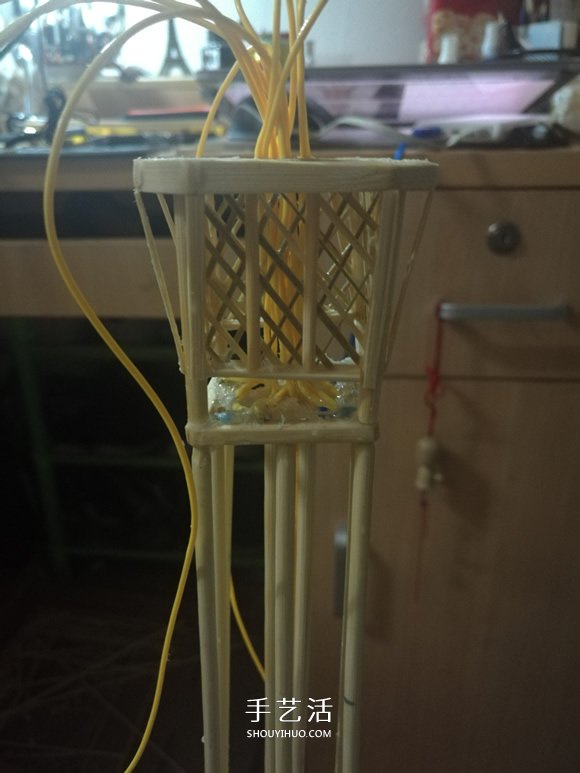

【DAY-29||2017-08-12】制作空中閣樓及焊接電路

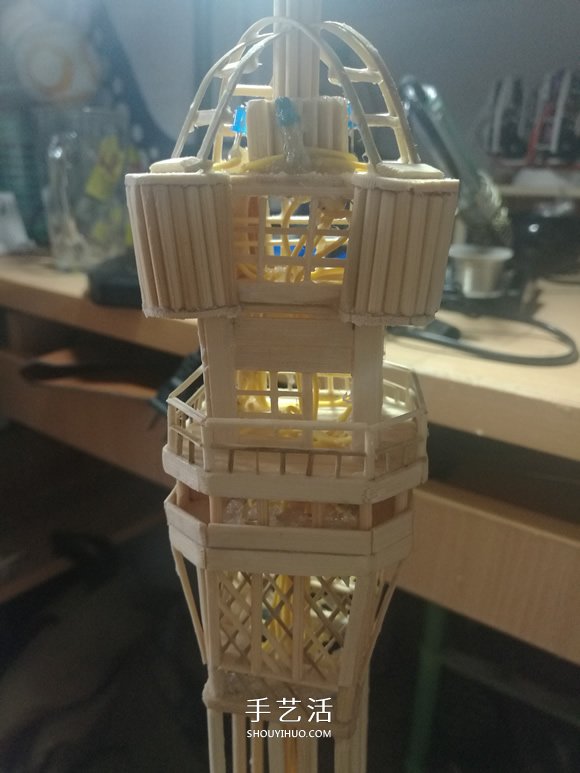

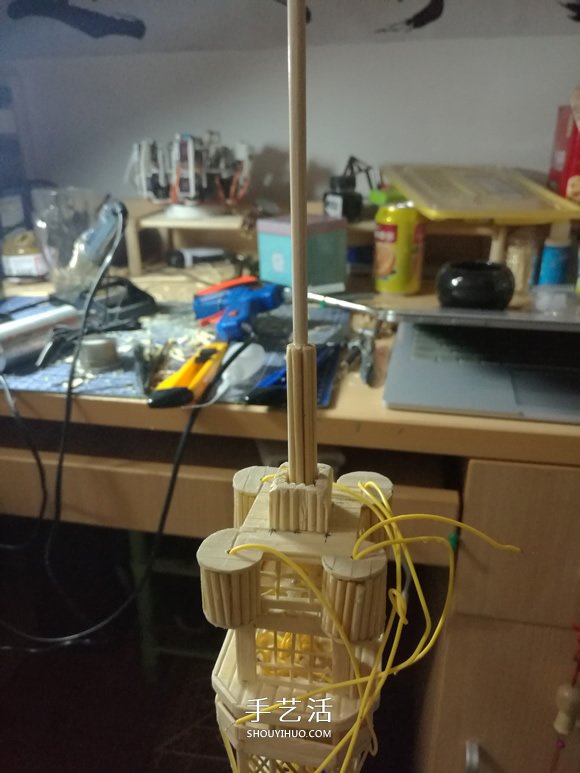

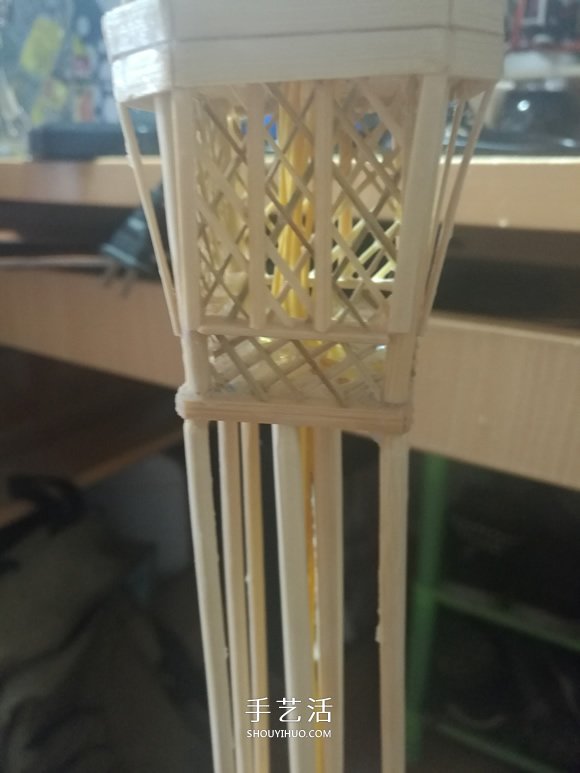

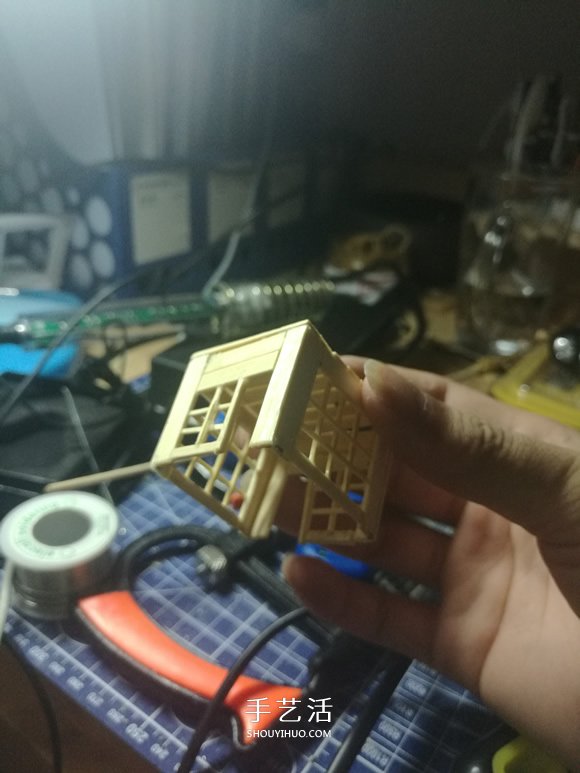

Step 1：搭樓身

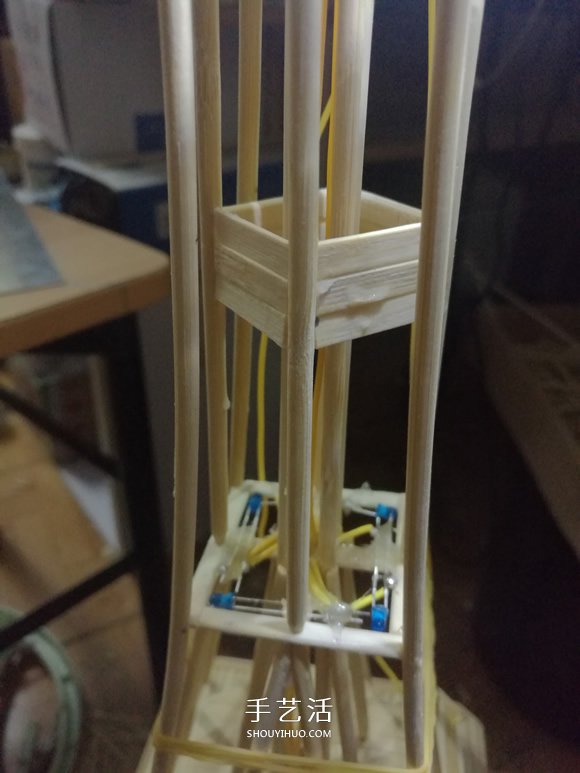

在限位框到頂部1/3位置處粘接樓身，樓身的高度以15mm左右為宜

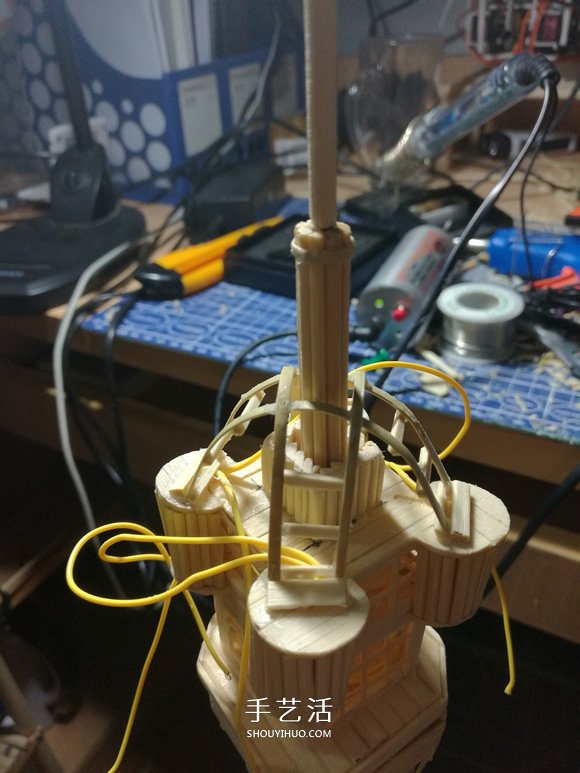

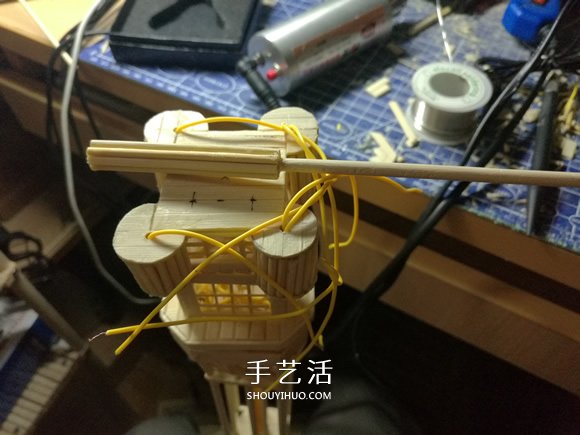

Step 2：焊電路

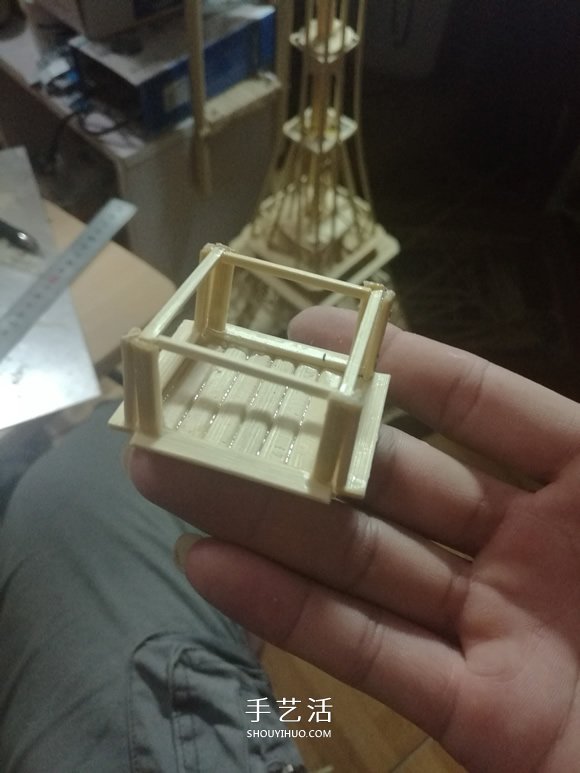

在樓身的內部四個角上焊接四個藍色LED，電路邏輯依舊是一藍一黃串聯再并聯，因此把四根負極線留出來

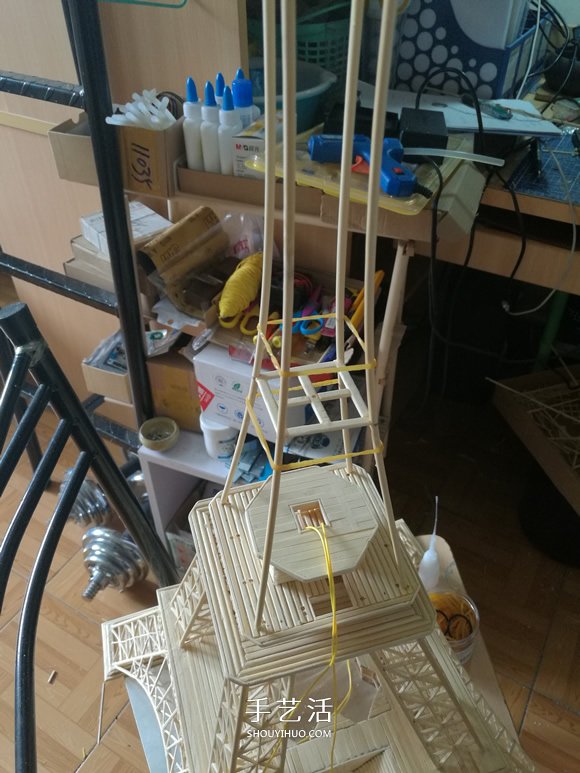

Step 3：搭橫梁

在樓身的上邊旋轉45度方向粘接橫向梁，用來作為支撐

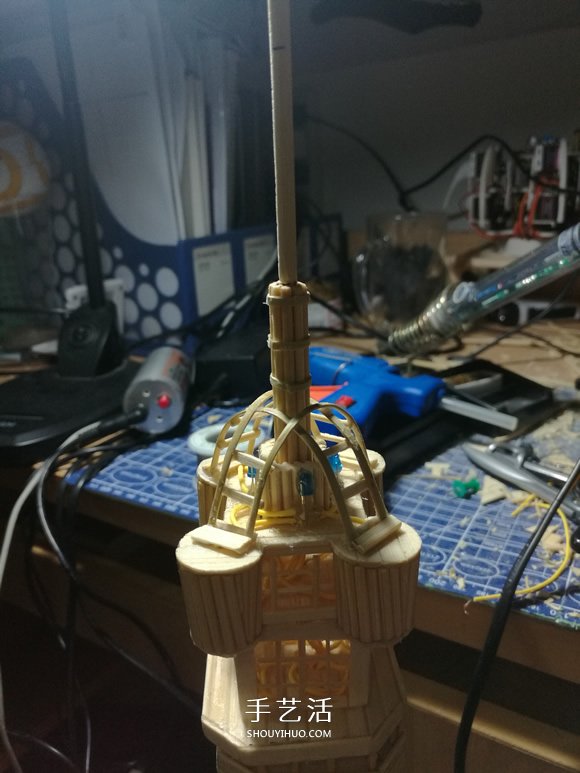

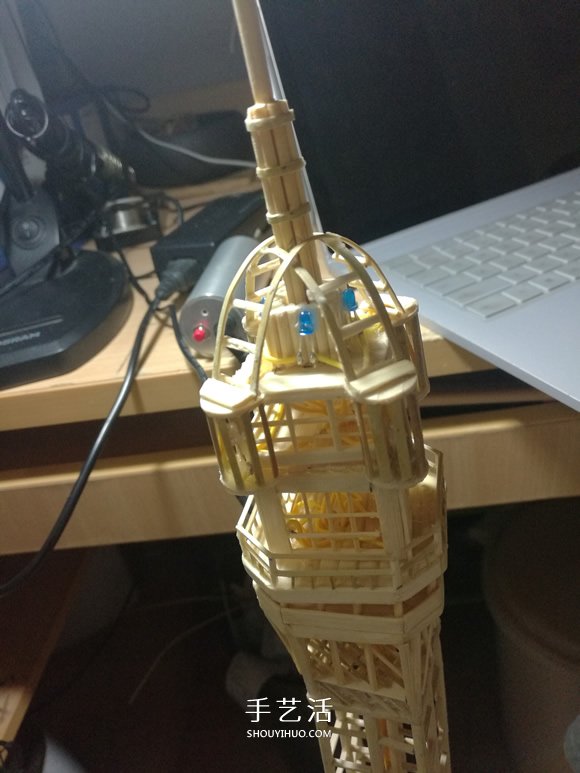

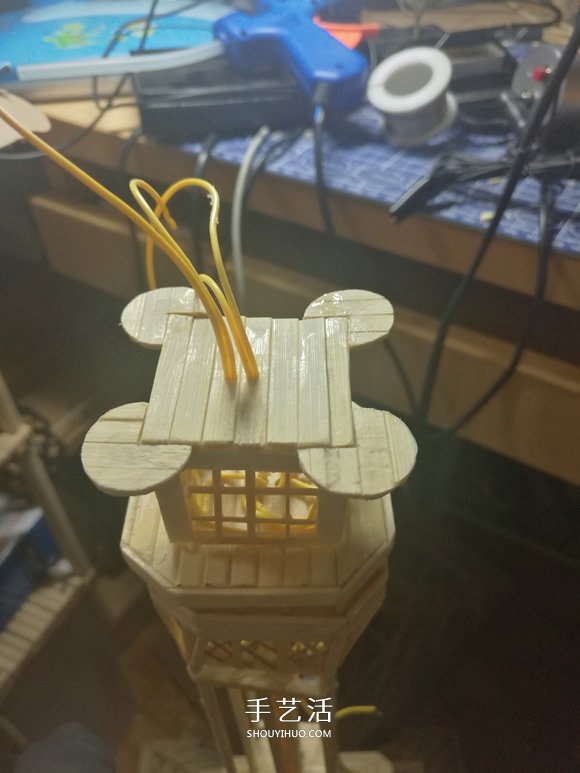

Step 4：制作樓頂

測量好樓頂尺寸，然后粘接出相應形狀

接下來把樓頂粘接上去并包邊

?

今天內容先到這兒！

【DAY-30||2017-08-13】制作頂部一級塔身

1.制作塔身

Step 1：粘接塔頂

首先按照40mm的長寬、使用5mm寬度的竹片粘接，然后在外邊加厚一層并包邊

Step 2：粘接柱子

剪出長度50mm，直徑4mm的竹簽4根粘到剛才的頂上

Step 3：粘接并穿線

把剛才做好的粘接到塔頂上，等待膠水干

在中間打出幾個穿線孔并把線從中間穿上來

2.制作邊上細節

Step 1：內層網格

首先使用之前制作的細網格填充內部細節，然后在邊上粘接幾根立柱

?

Step 2：搭塔頂外圍

剪出15mm高度2mm直徑的竹簽12根粘接到腳點位置作為支撐的柱子，然后粘接橫梁

3.焊接電路

這里焊接4個黃色的LED，注意跟之前留下來的藍色LED燈線串聯再接入總線

今天就到這兒！

【DAY-31||2017-08-14】制作第一層小房子

Step 1：框房子框架

按照長度38mm、高:30mm的尺寸制作出房子框架

Step 2：完善房子細節

搭建出門、窗戶等細節

Step 3：焊接LED

在四角頂部位置焊接四個黃色LED，電路邏輯同前面

Step 4：制作房頂裝飾

按照直徑20mm的尺寸做出一共8個小裝飾，并把其中四個裝到房頂四角

現在來測試一下電路效果

上圖我們發現有好多地方光過強，以后做一下遮光處理，現在先不管

今天先到這兒！

【DAY-32||2017-08-15】制作第二層小房子和完善細節

Step 1：制作房子框架

按照長寬38mm和高20mm的尺寸制作出框架

Step 2：完善細節并粘接

把房子的門窗完善并粘接到塔頂上，并把之前做好的四個裝飾裝上

Step 3：焊接四角LED

在裝飾位置四角引出線并焊接LED

Step 4：完善裝飾

焊接完LED并測試正常之后使用直徑2.5mm竹簽將LED位置封裝起來

今天先到這兒！

【DAY-33||2017-08-16】制作塔頂

Step 1:制作頂針

首先切出一根長度大于110mm的直徑4mm竹簽，然后切出直徑2.5mm、長度60mm竹簽若干進行包邊

注意：樓主這里的尺寸為：下邊部分60mm長度，上邊打算留50mm，但這里還留有比較長的余量，打算以后按需裁短！

Step 2：制作頂針固定裝置

按照長寬15mm、高20mm制作出固定裝置

Step 3：固定頂針

將頂針使用熱熔膠粘到固定位上

Step 4：制作弧拱

按照弧拱30mm左右的高度使用竹片搭出弧拱

Step 5：焊接LED

在如下圖位置焊接四個藍色LED，跟裝飾位置的四個黃色LED形成分別串聯，然后美化一下細節

到今天為止，所有需要安裝LED的地方都完成了，現在大家應該測試一下自己的LED是否有問題，這里還需要強調一點的是，所有的LED都是采用了一黃一藍串聯然后并聯接入總線的方式。樓主在頂部其實本來不打算加那四個藍色LED的，但發現使用兩個黃色LED串聯時LED發熱比較嚴重，而串聯3個則充電寶供電電壓不足，導致其壓根亮不起來，故為了電路穩定，樓主又特意在頂部加了四個藍色LED來和這四個黃色燈串聯！

【DAY-34||2017-08-17】完善細節（1）

1.制作窗格

制作網格

使用劈好的細竹條粘接出網格，然后按尺寸裁剪粘接

2.搭橫梁

按圖完成三層橫梁

來一張總覽圖：

【DAY-35||2017-08-18】完善細節（2）

1.制作一層內圈護欄

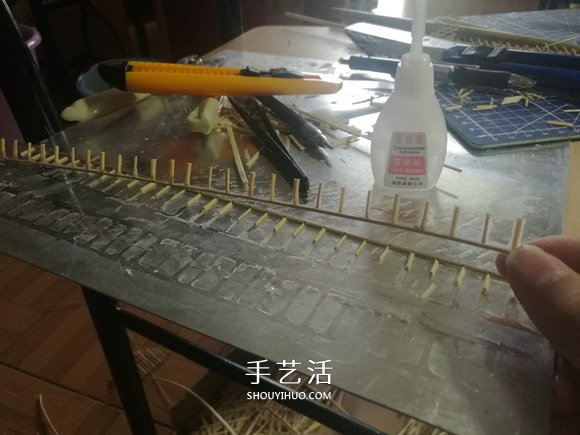

Step 1：準備材料

按圖粘接出材料，高度20mm

Step 2：粘接

將材料剪出，粘接

2.制作一層樓梯護欄

步驟同上，效果如下圖

3.制作第二層護欄

第二層上護欄

第二層下護欄

4.制作第一層外圍護欄

Step 1：高度與內部米字格中間一致，其余方法同上

Step 2：鋪板

樓主發現之前買的竹片不夠用了，因此去搞了幾根青竹來

將上面的竹子劈出來削成竹片然后鋪板

5.制作第三層護欄

方法同上，效果如下

【DAY-36||2017-08-19】完善細節（3）--制作電池盒及接開關

1.制作電池盒

雖說使用充電寶供電好像有那么一點兒逼格，不過更多時候也帶來了不方便，因此今天樓主打算給塔加上一個電池供電的方案，因?yàn)殡妷盒枰?V左右，因此使用3節5號電池串聯，樓主先前在網上買了一個三節電池盒

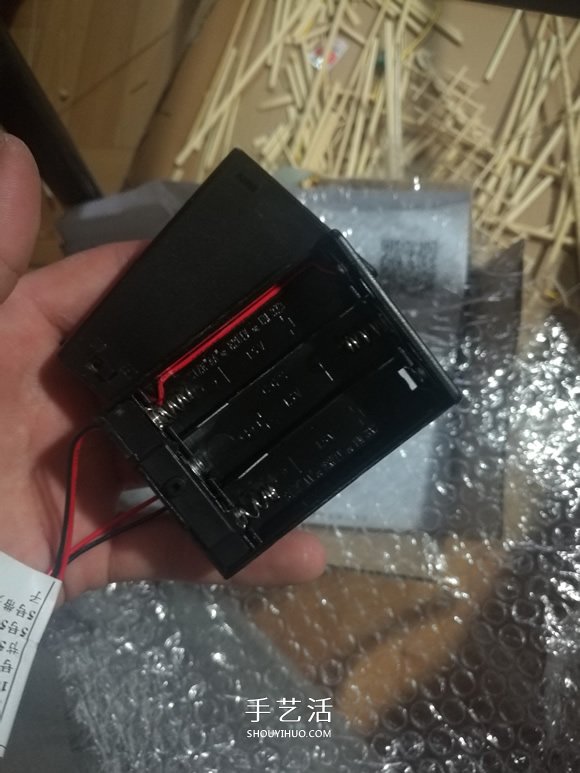

3節電池盒

然而無奈的發現這貨太大了裝不進去，沒辦法，裝不了就自己做一個唄。

Step 1：制作電池盒

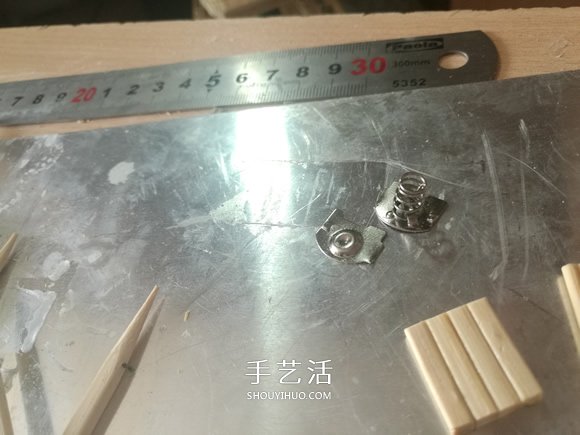

剪出剛才那個電池盒里面的兩個接線頭

Step 2：制作電池盒

粘接竹簽

粘接盒子并把接線端焊接上去

制作盒蓋

粘接到塔一層底部并把線接入總線，注意正負極

?

Step 3：焊接開關

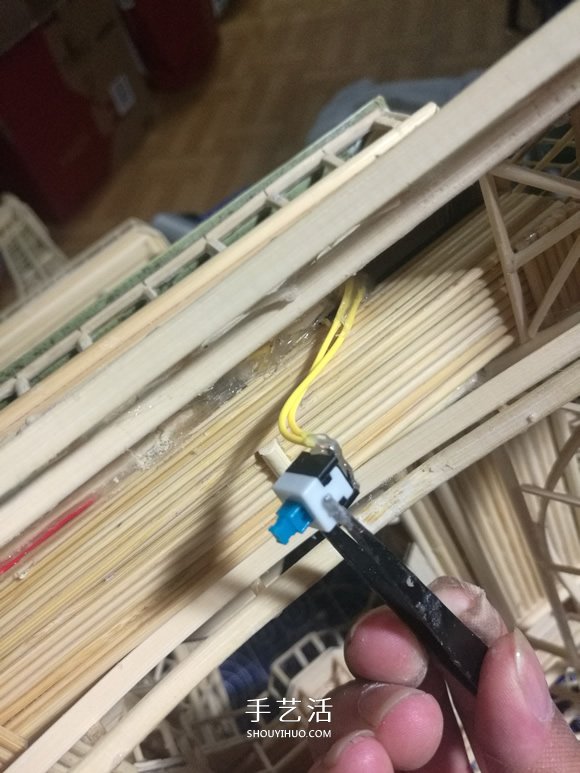

電池盒做好后在USB接口附近開一個口，然后把開關焊接上去

注意：樓主使用的這種開關叫自鎖開關，在天貓商店買的！

現在，這個塔就既可以使用電池供電，也能使用USB供電啦，當然，也可以正常使用開關通斷電了。

來測試一下效果吧

今天內容就到這兒!

【DAY-37||2017-08-20】完善細節（4）：制作第三層xx

【DAY-38||2017-08-21】完善細節（5）：制作第三層xx

這個沒有什么可說的，就是不斷重復的過程罷了，這里樓主花了兩個晚上的時間

【DAY-39||2017-08-22】完善細節（6）：修改頭部燈籠殼

在完成前面的內容后，樓主覺得之前頭部的燈籠位置太大了，特別丑，如下

因此樓主打算把他拆了重做一下。

拆的時候發現502粘得是真心牢固，大家拆要小心，不要弄壞了其他結構，也要擔心弄傷手 ，樓主就是在這里使用筆刀時不小心把手給劃破了三個傷口，都快做完了被劃傷，也真是醉了!!!

拆了之前的結構后把那個上下兩部分的270°缺圓削小一些，然后使用竹簽再粘接固定，如下圖：

現在來看是不是好看多了呢~~

今天這個是真的既考驗?zāi)托挠挚简?yàn)技術，整整花了大半個晚上才弄好，還弄傷了手，不開心，睡覺!

【DAY-40||2017-08-23】制作一層的椅子

今天的內容比較輕松，制作第一層的椅子，大家參考著做就行了

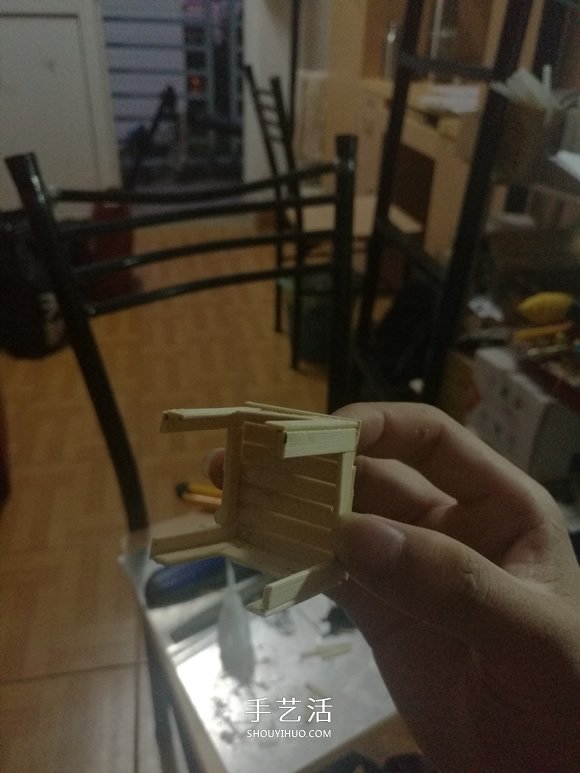

先做出椅子

再做弧拱

最后粘接上去

到現在，我們已經完成了需要制作的全部內容，至于有些地方需要完善或者修改，那就在之后再考慮吧。上幾張圖看看最終的效果吧：

【寫在最后】結語

經過40多個晚上的工作，這個作品終于完成了!總覺得DIY是一種樂趣，但這個過程中也不免有枯燥無聊的時候，比如制作這個塔的那些米字格和網格時就得不斷重復相同的內容。另外，使用工具難免會弄傷手，這次樓主就在快完成時不小心割傷了手，被熱熔膠燙到和滿手502這更是常有的事，只是，樂在其中，值!

這個埃菲爾塔教程算得上是自己寫過的DIY教程中比較詳細的一個了，也是本著希望想做的人能看懂的原則來寫，要是對大家有幫助，別忘了給樓主點個贊喔!

可惡的是，這兩個月來，白天上班，晚上就做塔，都沒鍛煉倆月了，腹肌都成一塊了~~伐開心!

最后，寶塔已就，時光正好，那么問題來了，如何把它合理而又愉快的送給我心儀的小姐姐呢？！

?
