一個磁力懸浮器的DIY教程，是電磁鐵和永久磁鐵配合的結果——這比簡單的將幾個永久磁鐵捆綁懸浮物體要高級多了。

我找來了一個微控制器(PLC或是單片機隨你便)和一個紅外傳感器來偵查懸浮物的懸停高度，然后通過微處理器來設定電磁鐵的電流值，從而讓它乖乖地懸停在空中～把物體放在磁鐵和傳感器之間時，我可以通過一個開關來偵測高度從而確定電流強度。

當物體懸浮時，物體的重力和磁鐵對物體產生的吸引力是相等的，所以我們選擇懸浮物體的時候一定要使用非工業電磁鐵，用較小的電磁力就可以擺平的物體啦～～而且這個小裝置還能夠進行動態調整以便物體保持完美的懸浮高度。

1 工具和材料

○ ATMega168微控制器

○ 1個16-20MHz 晶體管

○ 28針插座

○ 雙路全H橋集成電路卡

○ 1個NPN型功率三極管

○ 2個電磁鐵

○ 1個雙色發光二極管

○ 2個紅外發光二極管

○ 2個紅外光敏二極管

○ 1個5V穩壓器

○ 2個平行板電容

○ 1個SPST電路轉換開關

○ 1個NO按鈕

○ 1個470歐姆電阻

○ 1個5歐姆電阻

○ 1個面包板

○ 2個小盒

○ 有機玻璃

○ 焊錫

○ 熱熔膠

○ 鋼絲

○ 乙烯軟管

○ 3個以上稀土磁鐵，用于基座(規格：直徑1/4"×厚度1/4")

○ 2個以上稀土磁鐵，用于懸浮物(規格：直徑1/2"×厚1/8")

● 電烙鐵

● 熱熔膠槍

● 吸錫器

● 有機玻璃切割刀

● 帶有多個固定夾的支架(固定電路板)

2 制作基座

● 首先準備一個可以把各種線裝進去的盒子。我使用的是The Source收音機盒，再用一個戒指盒裝磁鐵以及裝配好的紅外傳感器。

● 首先在兩個盒子背面上鉆孔，以便讓那些凌亂的電線自由貫通。另外需要為電源開關，功率開關，高度調節按鈕，LED指示燈單獨開孔。戒指盒的底板需要大面積切除，僅留下盒子的一小點余邊就OK了。

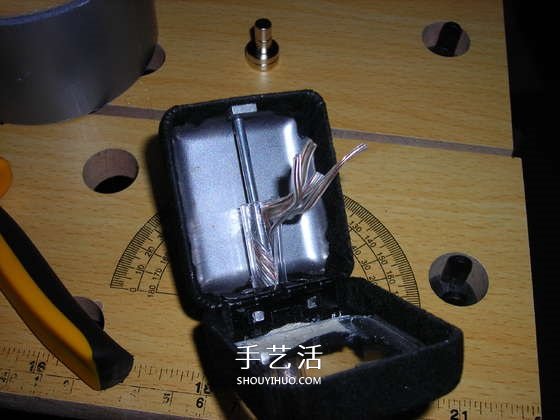

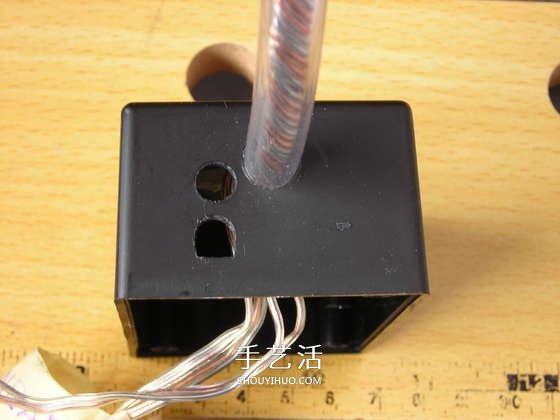

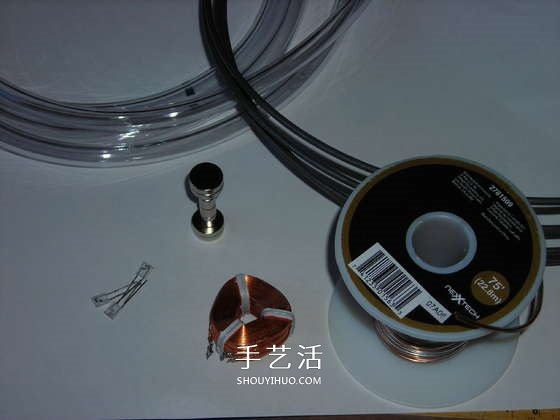

● 利用較粗的鋼絲將戒指盒和基座盒串接起來，然后折成你中意的形狀和高度。接下來就是把電線一圈一圈地纏繞在鋼絲支柱上，纏好之后用乙烯軟管套接這些纏繞好的電線。

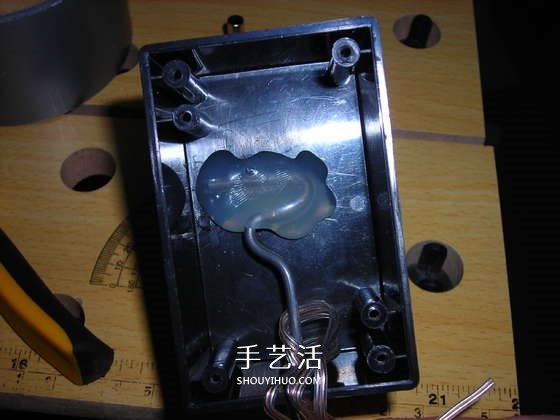

● 將鋼絲的后端折成之字形，用熱熔膠將端部粘接在盒子的上內壁。我用一塊磁鐵將戒指盒固定在鋼絲支柱的另一端，當然也可以用熱熔膠把戒指盒粘上去。

3 安裝磁鐵和傳感器

●首先將4根導線焊接到電磁線圈上。焊接這4根導線時，最好利用萬用表來尋找和標記對應導線的接頭，否則容易混淆。當然也不是特別重要，因?yàn)殡姶啪€圈圍繞著磁鐵，在后續步驟中也可以對應起來，可是至少要注意兩個電磁鐵都是按照同樣的方式連接起來的，否則，要是相互抵消沒懸住東西可不能賴我~~

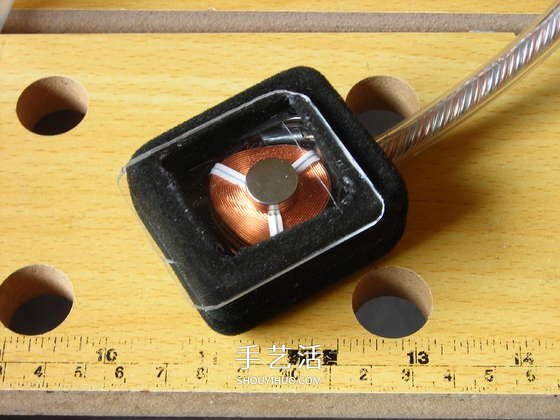

● 將電磁線圈放置在戒指盒后，將永久磁鐵放置在電磁線圈中。

● 四根導線的排布組合方式。

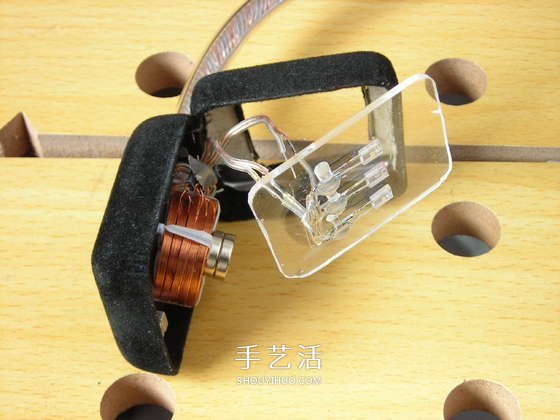

● 剪一塊有機玻璃來充當戒指盒的底部，利用底部余邊將它托住。

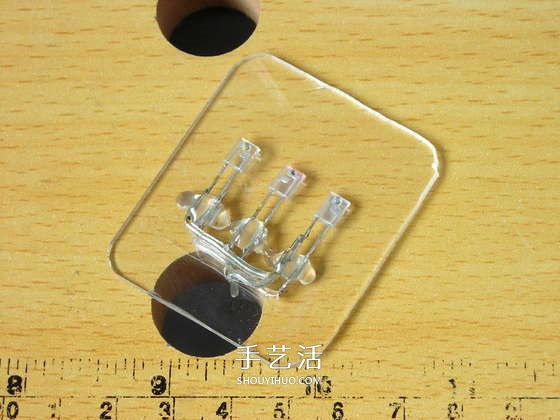

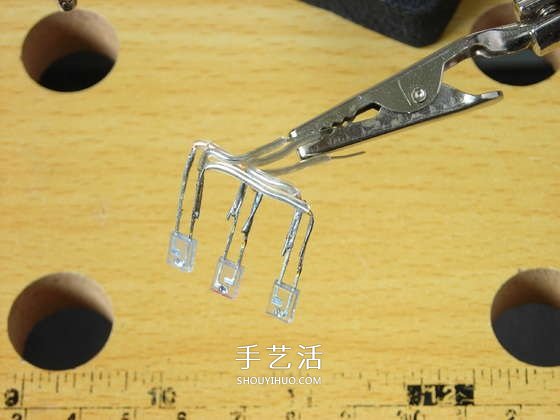

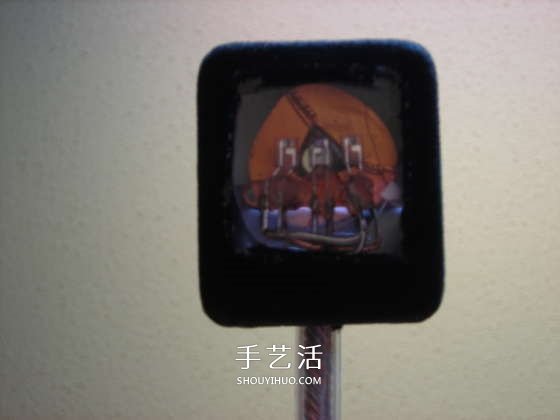

● 將你的紅外發射器和傳感器用熱熔膠粘在有機玻璃上。最后組裝好，并且標記號各種導線。

4 建立電路

● 在制作電路板之前，先將電子元器件按照電路原理圖組裝在面包板上，然后再將這些電子器件焊好。電路原理圖與hex文件一起放在附件中。Hex文件是微控制器加載的文件，在它的介紹里提供了Arduino-0007代碼，讀懂它之后，若你口味重，你都可以對這些代碼進行微調或者改變，以便做出你自己需要的效果。

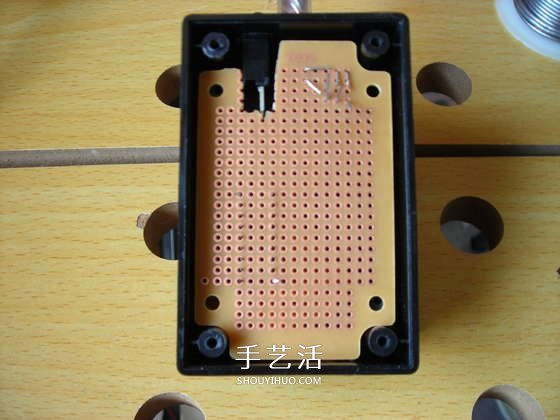

● 能匹配盒子大小的面包板。

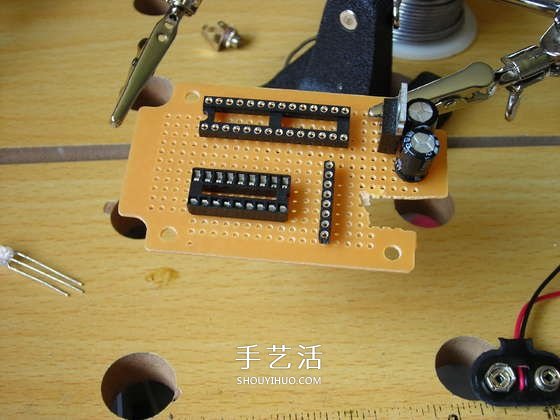

● 安裝和焊接芯片，電容等元器件。

● 電路原理圖

● 程序代碼

● HEX文件

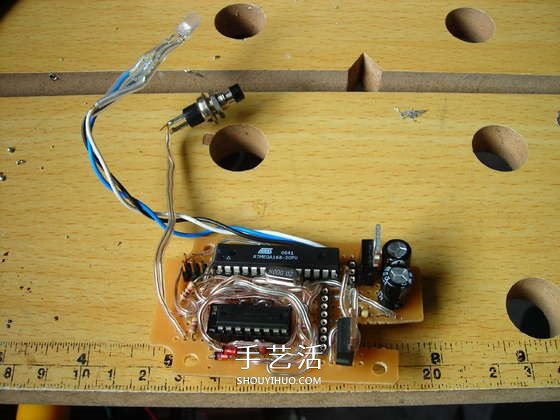

● 組裝完大致就是這幅光景，看似一團亂麻，但是你一定要心如明鏡!

● 特別提出，需要嚴格計劃各個部位的動作，以便所有的器件在第一時間配合戒指盒做出反應。要是你不乖不聽我勸告，輕則麻煩不斷，重則胎死腹中。

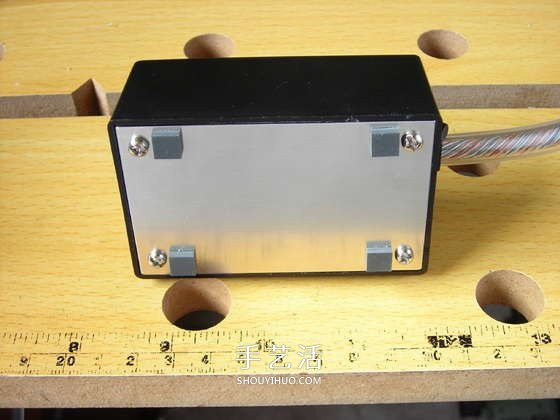

● 值得提出的是，NPN功率管會發熱滴，它要是憤怒起來足夠引發一場小型“火災”!我在基座的底部加了一塊鋁片充當熱沉散熱。你也可以增加一些類似的方法將盒子中多余的熱量導出去，例如加個風扇啊什么的……

● 電路板做好，程序中的一部分代碼會自動加載到微處理器芯片當中，然后測試線圈的極性是否安裝正確。它對電磁線圈增加脈沖電流，測試上升，下降，同時在LED燈中有對應指示。如果你在電磁鐵下面放置一個小磁鐵，但是它不按照既定路線辦事的話，則說明你把線接反了。

5 制作懸浮物

● 根據測試，太小或者太扁的物體好像都比較難懸浮起來。

● 需要一些膠帶和紙筒，粘起來形成一個開口的小容器。

● 然后把2個規格為直徑1/2"×厚1/8"稀土金屬磁鐵(在Digi-Key拍到的)裝進里面。

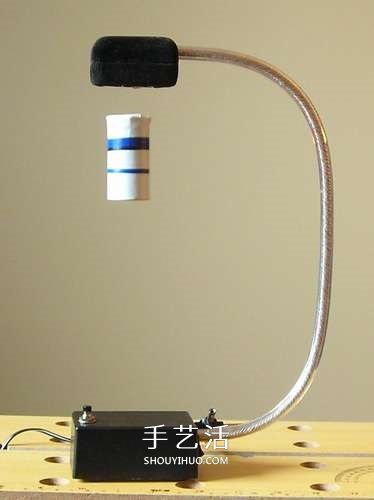

● 懸浮測試成功!

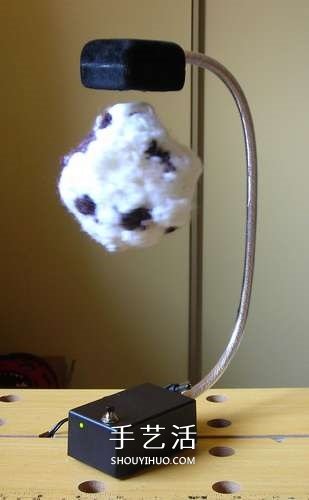

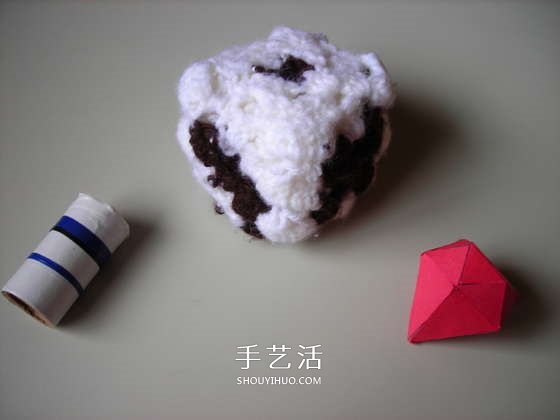

● 我也成功地將一個骰子懸浮起來，這是骰子我用毛線編織的，立方體，打的奶奶結(反向，并且不牢的結)。

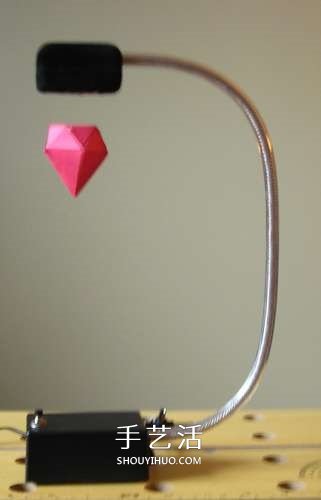

● 用彩色美術紙剪了個“紅寶石”，也飄起來了!

6 向大家炫耀吧

● 剩下的，就是把它擺出來!為避免炫耀時出狀況，咱還是先熟悉一下操作為好。手持物體置于磁鐵下面，緩慢的將物體抬升，當?shù)竭_(dá)將要浮起來的那個位置時按下按鈕，這樣就把當前位置設置成了默認的懸浮位置。

● 然后將懸浮物放低一點，LED指示燈會馬上打亮。先在手中托放一段時間，直到它慢慢從你手中緩緩升起。這是為什么捏?微處理器需要響應設定高度值，并且激發電磁鐵產生足夠力量懸浮一個物體。而這是一個緩慢的，需要耐心的過程。

● 有時候，你會反感電磁鐵發出的嗡嗡聲嚴重影響了炫耀時的心情——你可以在電磁鐵周圍加幾塊襯板隔聲，從而輕松地解決這個問題嘛。
